Твердотопливный котёл для отопления: виды, монтаж, дымоход и безопасная эксплуатация
Твердотопливный котёл используют для отопления частных домов, дач, мастерских и других объектов, где нет магистрального газа или требуется независимый источник тепла. В качестве топлива применяют дрова, уголь, топливные брикеты, пеллеты и некоторые виды древесных отходов. Конкретный перечень разрешённого топлива всегда указан в паспорте оборудования.
Получить расчет стоимости проекта
Эффективность системы зависит не только от мощности котла. Важны качество топлива, устройство дымохода, температура обратной воды, схема обвязки и наличие теплоаккумулятора. Ошибки при проектировании приводят к повышенному расходу топлива, образованию конденсата, загрязнению дымохода и сокращению срока службы теплообменника.
Монтаж отопительного оборудования должен соответствовать инструкции производителя, проекту и действующим требованиям пожарной безопасности. При проектировании учитывают положения СП 60.13330, СП 7.13130 и других применимых нормативных документов. Точные требования зависят от мощности котла, материала стен, типа дымохода и особенностей здания.
Виды твердотопливных котлов по типу топлива
Классический дровяной котёл рассчитан на сжигание поленьев. Продолжительность работы на одной загрузке зависит от объёма топки, влажности древесины, мощности отопления и интенсивности подачи воздуха. Обычный котёл требует регулярной загрузки топлива. При сильных морозах интервалы между загрузками заметно сокращаются.

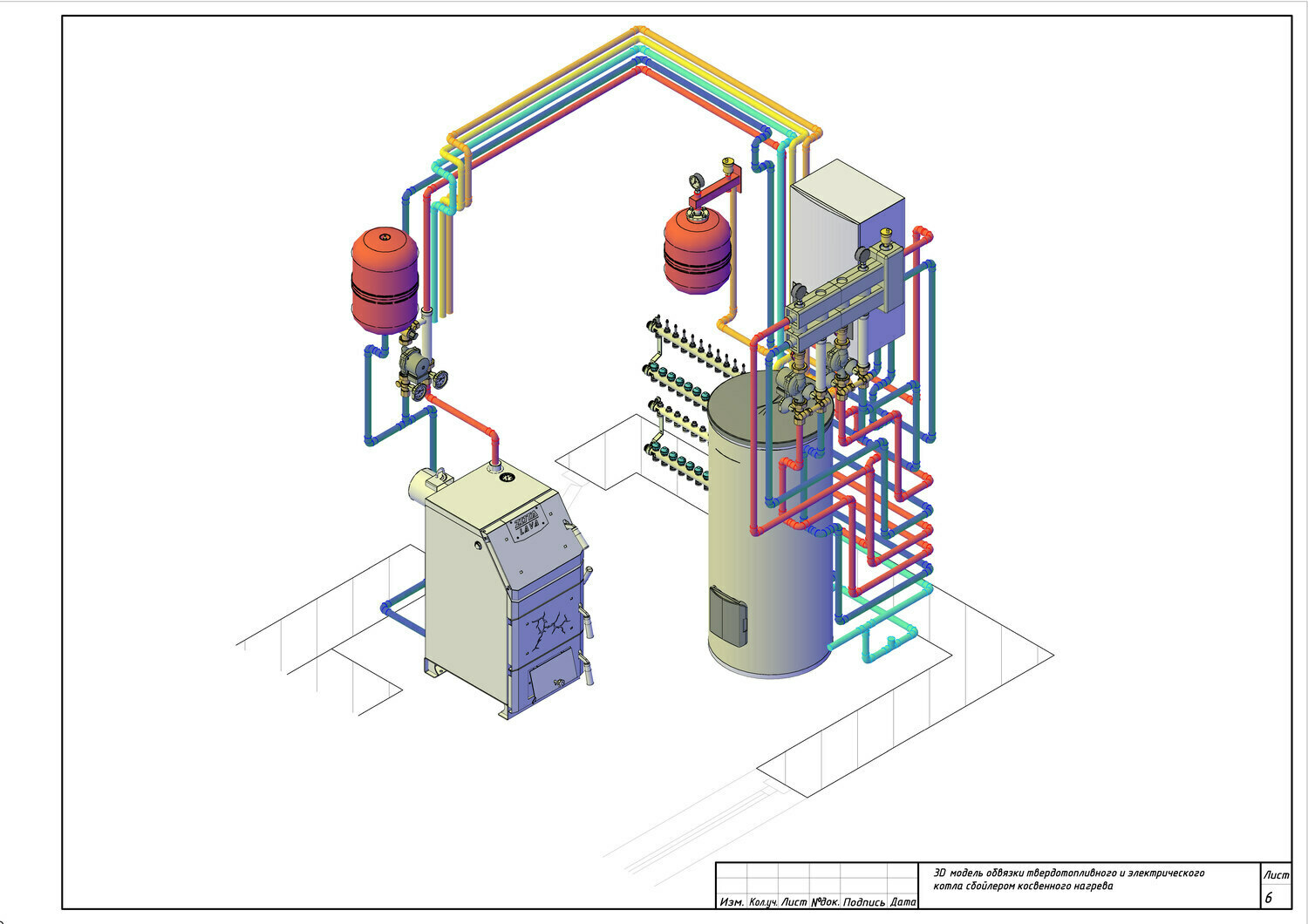

3D-модель обвязки твердотопливного и электрического котлов с бойлером косвенного нагрева, расширительными баками, коллекторами и трубопроводами
Для отопления требуется использовать сухие дрова. Свежая древесина содержит много влаги, поэтому часть энергии тратится на её испарение. Это снижает полезную теплоотдачу и увеличивает количество дыма, сажи и смолистых отложений. На практике хорошим ориентиром считается влажность дров до 20%, если производитель котла не указал другое значение.
Угольные котлы имеют топку и колосниковую решётку, рассчитанные на более высокую температуру горения. Использовать уголь в обычном дровяном котле нельзя без прямого разрешения производителя. Высокая тепловая нагрузка может вызвать деформацию колосников, перегрев теплообменника и повреждение корпуса. Марку и фракцию угля также выбирают по паспорту оборудования.
Пеллетный котёл работает на прессованных древесных гранулах. Пеллеты подаются из бункера шнеком, а горение регулирует автоматика. Такое оборудование способно поддерживать заданную температуру без постоянного участия владельца. Период автономной работы определяется объёмом бункера, расходом топлива и тепловой нагрузкой здания.
Котлы для брикетов используют топливные брикеты из опилок, торфа или других материалов. Однако совместимость зависит от конструкции конкретной модели. Нельзя сжигать в топке бытовой мусор, окрашенную древесину, пластик, резину и материалы с клеем. Их горение создаёт опасные выбросы, загрязняет теплообменник и может повредить дымоход.
Котлы длительного горения и пиролизные модели
Термин «котёл длительного горения» применяют к разным конструкциям. В одних моделях продолжительность работы увеличена за счёт большой топки и регулируемой подачи воздуха. В других используется послойное горение, при котором зона активного пламени постепенно перемещается по объёму загрузки. Реальное время работы зависит от топлива, погоды и режима отопления.
Заявленная производителем длительность обычно достигается при определённой мощности. Если дом требует максимальной теплоотдачи, одна загрузка сгорит быстрее. Поэтому обещания о работе в течение нескольких суток нужно оценивать вместе с данными о полезной мощности, объёме топки и рекомендованной влажности топлива.
Пиролизный, или газогенераторный, котёл работает по двухступенчатому принципу. Сначала древесина нагревается при ограниченной подаче воздуха. Образующийся древесный газ поступает в отдельную камеру, где смешивается со вторичным воздухом и догорает при высокой температуре. Такая схема требует сухого топлива, устойчивой тяги и температурного режима.
Пиролизный котёл плохо работает на сырых дровах и при постоянном сильном ограничении мощности. В этих условиях снижается температура в камере дожига, растёт количество смолы и ухудшается полнота сгорания. Для стабильной эксплуатации такого оборудования требуется теплоаккумулятор.
Требования к размещению твердотопливного котла
Котёл устанавливают на прочное и негорючее основание. Пол должен выдерживать массу самого оборудования, воды в теплообменнике и элементов обвязки. Перед топочной дверцей предусматривают защиту пола от выпадающих углей и искр. Размер защитной площадки определяют по проекту, инструкции производителя и требованиям пожарной безопасности.
Расстояния от котла до стен и других конструкций нельзя выбирать произвольно. Они должны обеспечивать пожарную безопасность, доступ для загрузки топлива, чистки теплообменника и ремонта. Если стена выполнена из горючего материала, может потребоваться негорючая изоляция с подходящими характеристиками. Точное решение принимают с учётом температуры поверхностей и указаний производителя.
В помещении необходим постоянный приток воздуха для горения. Недостаток воздуха вызывает падение тяги, задымление и неполное сгорание топлива. Нельзя закрывать вентиляционные отверстия даже зимой. Размер приточного канала рассчитывают по мощности котла, типу горелки и параметрам помещения.
Помещение должно иметь рабочую вентиляцию. При этом вытяжка не должна создавать разрежение, которое опрокидывает тягу в дымоходе. Особого внимания требуют дома с герметичными окнами, мощной кухонной вытяжкой и механической вентиляцией. Совместную работу всех систем нужно проверять при вводе котла в эксплуатацию.
Рядом с котлом не хранят легковоспламеняющиеся жидкости, растворители и большой запас топлива. Дрова или уголь, подготовленные для ближайшей загрузки, размещают на безопасном расстоянии от нагретых поверхностей и топочной дверцы. В помещении желательно установить автономный дымовой извещатель и датчик угарного газа.
Параметры дымохода для твердотопливного котла
Диаметр дымохода должен соответствовать выходному патрубку и требованиям производителя. Самовольное уменьшение сечения повышает сопротивление движению газов и ухудшает тягу. Слишком большой канал также не всегда полезен. В нём дымовые газы быстрее охлаждаются, что усиливает образование конденсата и отложений.

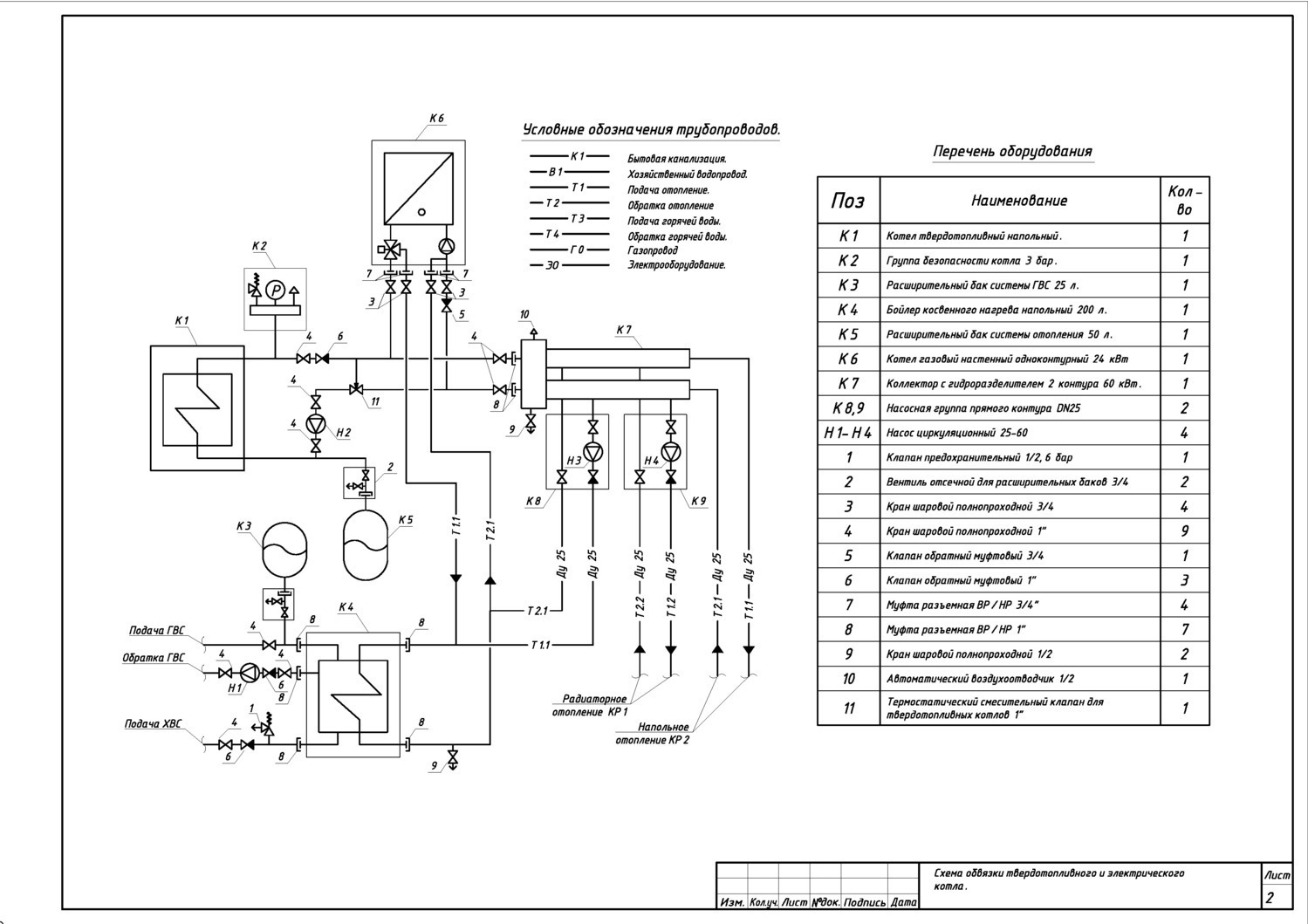

Принципиальная схема обвязки твердотопливного и электрического котлов с бойлером косвенного нагрева, насосами, расширительными баками и контурами отопления
Высоту дымохода определяют расчётом и требованиями к расположению оголовка относительно крыши, конька и соседних конструкций. Для многих бытовых котлов производители указывают минимальную высоту около пяти метров, но это не универсальное значение. Итоговая тяга зависит от температуры газов, диаметра канала, количества поворотов и высоты над кровлей.
Предпочтителен вертикальный дымоход с минимальным количеством поворотов. Горизонтальные участки увеличивают сопротивление и быстрее загрязняются. Если без изменения направления не обойтись, используют элементы, разрешённые изготовителем дымоходной системы. В нижней части предусматривают ревизию и, если это требуется конструкцией, сборник конденсата.
Дымоход должен выдерживать температуру продуктов сгорания и возможное возгорание сажи. Для твёрдого топлива применяют системы с подходящим температурным классом и стойкостью к конденсату и коррозии. Одностенная металлическая труба в холодной зоне быстро охлаждается. На улице и в неотапливаемых частях здания обычно используют утеплённый дымоход.
Проходы через деревянные перекрытия и кровлю выполняют с соблюдением противопожарных расстояний. Простое заполнение зазора монтажной пеной недопустимо. Применяют сертифицированные проходные узлы и негорючие материалы, предусмотренные проектом. После монтажа проверяют герметичность соединений и устойчивость всей конструкции.
Температурный режим работы котла
Твердотопливный котёл эффективнее и чище работает при достаточно высокой температуре теплоносителя. Для многих стальных моделей рабочая температура подачи находится примерно в диапазоне 70–85 °C. Однако точные минимальные и максимальные значения необходимо брать из паспорта конкретного котла.
Постоянная эксплуатация при низкой температуре приводит к неполному сгоранию. На стенках топки и теплообменника оседают сажа и смола. Теплопередача ухудшается, а расход топлива увеличивается. Из-за загрязнения также возрастает риск воспламенения отложений в дымоходе.
Опасен и перегрев. Твёрдое топливо нельзя мгновенно погасить после закрытия воздушной заслонки. Котел продолжает нагревать теплоноситель, поэтому система должна отводить избыточную энергию. Для защиты применяют группу безопасности, расширительный бак, циркуляционный насос, аварийный контур охлаждения или другие решения, предусмотренные производителем.
Между котлом и группой безопасности нельзя устанавливать запорный кран, способный отсечь котёл от предохранительного клапана. Рабочее давление и давление срабатывания клапана выбирают по допустимым параметрам теплообменника. Обвязку должен проектировать специалист, знакомый с особенностями твердотопливных систем.
Защита от холодной обратной воды и конденсата
Когда в теплообменник поступает слишком холодная вода, температура его стенок может оказаться ниже точки росы дымовых газов. Влага конденсируется на металле и смешивается с золой и продуктами горения. Образуется агрессивный налёт, который ускоряет коррозию и забивает каналы теплообменника.
Для многих котлов рекомендуемая температура обратной воды составляет не менее 55–60 °C. У отдельных моделей требования отличаются. Порог зависит от вида топлива, конструкции теплообменника и режима горения. Поэтому ориентироваться только на общие советы нельзя: приоритет имеют паспорт и схема производителя.
Защиту организуют с помощью малого котлового контура. Пока котёл прогревается, теплоноситель циркулирует между подачей и обраткой, не поступая в холодную систему отопления в полном объёме. После достижения нужной температуры термостатический смесительный клапан постепенно подмешивает воду из отопительного контура.
Вместо отдельного клапана может применяться готовый загрузочный узел с насосом, термостатическим элементом и обратным клапаном. Он поддерживает температуру обратки и обеспечивает заряд теплоаккумулятора. Правильно настроенная защита уменьшает количество конденсата, продлевает срок службы котла и улучшает качество горения.
Использование теплоаккумулятора
Теплоаккумулятор представляет собой утеплённую ёмкость с водой. Котёл нагревает её в режиме эффективного горения, после чего накопленное тепло поступает в радиаторы или систему тёплого пола. Это позволяет реже загружать топливо и уменьшает перепады температуры в доме.

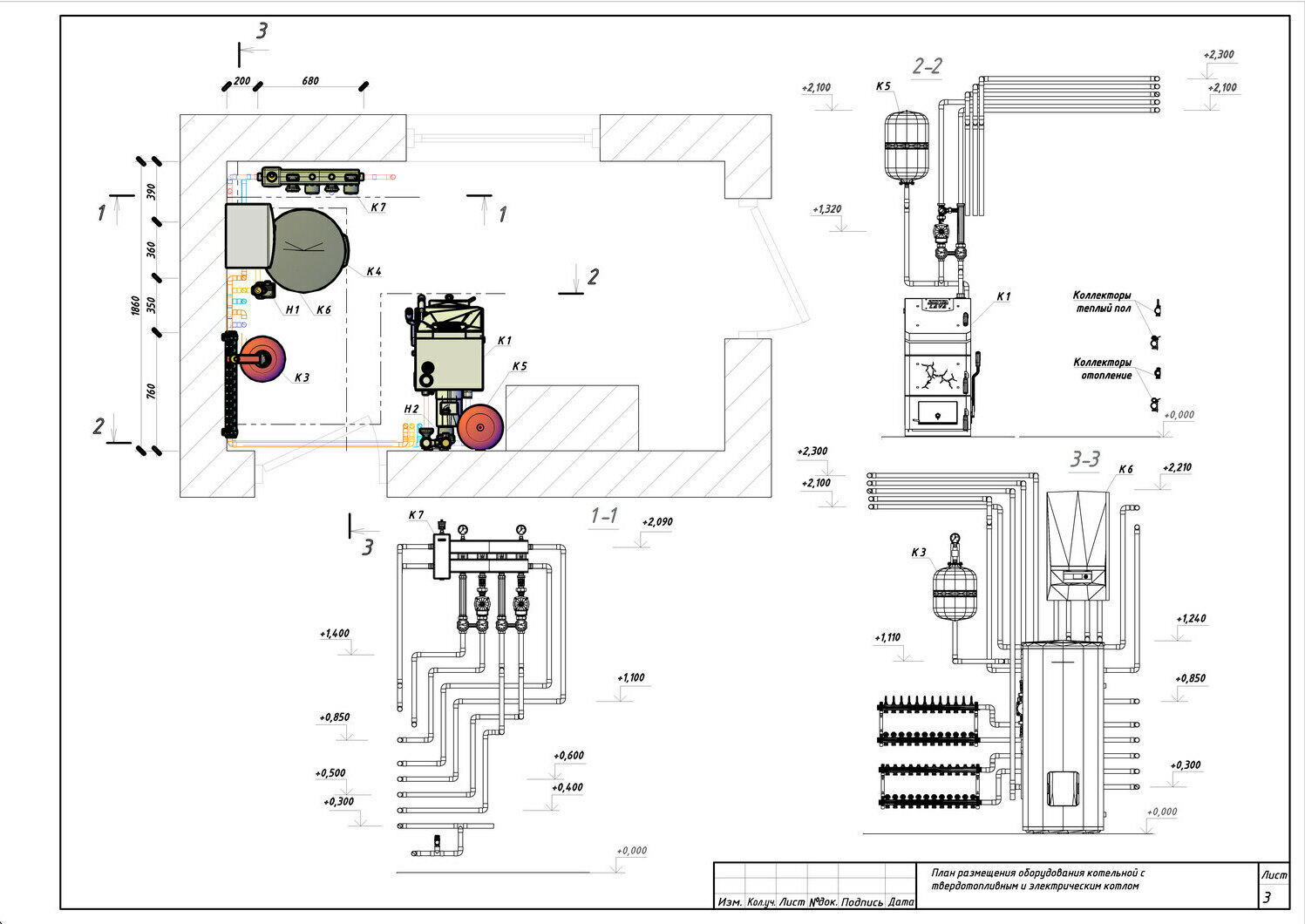

План размещения оборудования котельной с твердотопливным и электрическим котлами, бойлером косвенного нагрева, расширительными баками и отопительными коллекторами
Буферная ёмкость необходима для классических и пиролизных котлов. Без неё владелец часто ограничивает подачу воздуха, чтобы снизить мощность. Топливо начинает тлеть, а не полноценно гореть. В результате растёт количество дыма, сажи и смолистых отложений.
Объём теплоаккумулятора рассчитывают по мощности котла, массе одной загрузки, температурному диапазону и теплопотерям здания. Универсального объёма для всех домов не существует. На практике встречаются ориентиры в десятки литров на киловатт мощности, но окончательный выбор должен подтверждаться теплотехническим расчётом.
Ёмкость требует места и качественной теплоизоляции. Также нужны насосы, клапаны, датчики и правильно настроенная автоматика. Если система включает тёплые полы, их защищают смесительным узлом от подачи слишком горячего теплоносителя.
Хранение топлива и чистка топки
Дрова хранят под крышей в проветриваемом месте. Штабель не следует герметично закрывать плёнкой со всех сторон, так как влага не сможет выходить. Поленья защищают от осадков и контакта с грунтом. Для естественной сушки между рядами должен проходить воздух.
Пеллеты особенно чувствительны к сырости. При намокании они разбухают и рассыпаются, после чего могут заблокировать шнековый механизм. Мешки хранят в сухом помещении на поддонах. Уголь также желательно защищать от осадков и размещать отдельно от котельного оборудования.
Зольник очищают с частотой, которая зависит от топлива и режима эксплуатации. Избыток золы ухудшает подачу воздуха через колосники. Теплообменные поверхности очищают от сажи штатными инструментами. Даже тонкий слой загрязнения снижает передачу тепла воде и повышает температуру дымовых газов.
Перед чисткой котёл останавливают и дают ему остыть. Горячую золу помещают только в металлическую ёмкость с негорючей крышкой. Внешне холодная зола может сохранять тлеющие частицы в течение длительного времени. Поэтому её нельзя сразу пересыпать в пластиковый контейнер или оставлять рядом с деревянными конструкциями.
Дымоход осматривают и очищают регулярно. Периодичность зависит от топлива, конструкции канала и интенсивности работы. Если ухудшилась тяга, появился запах дыма или резко выросла температура уходящих газов, эксплуатацию прекращают до проверки системы.
Совместная работа твердотопливного и электрического котла
Электрокотёл удобно использовать как резервный источник тепла. После прогорания дров автоматика включает электрический нагрев и не позволяет дому остыть. Такая схема полезна ночью, во время отъезда владельцев и в межсезонье, когда растапливать основной котёл не всегда удобно.

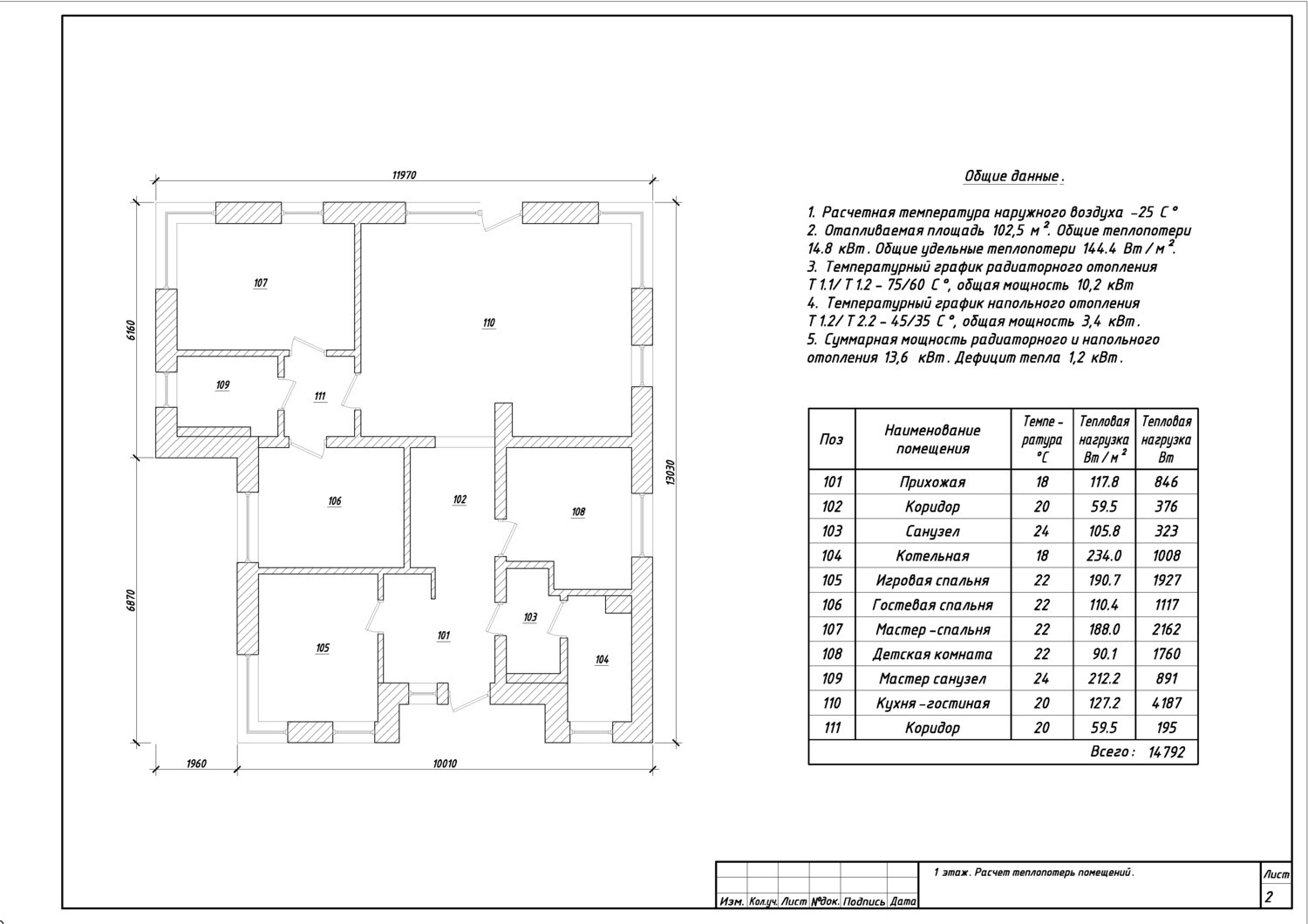

План этажа с расчетом теплопотерь помещений, размещением радиаторов и теплого пола; указаны площади, температуры и тепловая нагрузка
Оба котла могут работать на общий отопительный контур или через теплоаккумулятор. Для правильного распределения потоков используют насосы, обратные клапаны, гидравлический разделитель или коллекторную схему. Конкретное решение зависит от мощности оборудования и количества отопительных контуров.
Автоматика должна исключать нежелательную циркуляцию через неработающий котёл. Иначе часть тепла будет уходить в его теплообменник и дымоход. Электрокотёл обычно включают по температуре воды в буферной ёмкости или по комнатному термостату. При этом учитывают доступную электрическую мощность дома.
Электрическое подключение выполняют отдельной линией с подходящим автоматическим выключателем, защитой и заземлением. Мощные модели часто требуют трёхфазной сети. Сечение кабеля и защитные устройства определяют расчётом, а не только по номиналу котла.
Вывод
Твердотопливный котёл способен надёжно отапливать дом, если его правильно подобрать и установить. Тип топлива должен соответствовать конструкции топки, а мощность — расчётным теплопотерям здания. Покупать котёл с большим запасом мощности без теплоаккумулятора обычно невыгодно, поскольку оборудование часто работает в режиме тления.
Безопасность системы определяют подходящее помещение, устойчивый дымоход, постоянный приток воздуха и исправная группа безопасности. Не менее важна защита обратки от низкой температуры. Она снижает образование конденсата и замедляет коррозию теплообменника.
Теплоаккумулятор делает отопление стабильнее, а электрокотёл обеспечивает резервный нагрев после прогорания топлива. Регулярная чистка топки и дымохода, использование сухих дров и соблюдение инструкции производителя помогают уменьшить расход топлива и продлить срок службы всей системы. Окончательную схему котельной следует выбирать по проекту с учётом параметров дома, оборудования и действующих норм безопасности.
