Схема обвязки настенного газового и электрического котлов с бойлером косвенного нагрева
Устройство системы и принцип работы
Система предназначена для отопления одно- и двухэтажных домов и коттеджей площадью до 350 м².
Основным источником тепла служит настенный низкотемпературный или конденсационный газовый котёл К1. В качестве резервного источника используется электрический котёл К2. Его мощность подбирают так, чтобы он покрывал 50 % расчётной отопительной нагрузки.
Котлы подключены к коллектору К6 со встроенным гидравлическим разделителем, рассчитанным на подключение от двух до пяти отопительных контуров. Контуры радиаторного отопления оснащены насосами с электронным регулированием. Они поддерживают необходимый расход теплоносителя при изменении положения термостатических вентилей.
Бойлер косвенного нагрева К3 оборудован собственным электронагревателем и подключён к основному котлу К1 через трёхходовой клапан.
Для компенсации температурного расширения теплоносителя в системе предусмотрен дополнительный расширительный бак К5 с отключающим устройством 2. Обвязка бойлера включает расширительный бак К4, предохранительный клапан 1 и насос рециркуляции Н1.
Отопительная установка работает в трех режимах:
- Радиаторное отопление, теплый пол и другие потребители.
- Приготовление горечей воды в бойлере косвенного нагрева.
- Аварийный режим в случае отключения газового котла.
В режиме отопления теплоноситель от газового котла К1 оснащенный собственным циркуляционным насосом и группой безопасности подается в коллектор-распределитель К6. От коллектора теплоноситель насосными группами К7-К8 подается в отопительные контуры системы. Для приготовления горячей воды поток теплоносителя с помощью трехходового клапана направляется в змеевик бойлера косвенного нагрева К3. При достижении заданной температуры в бойлере трехходовой клапан возвращается в исходное состояние. В случае отключения газового котла автоматически включатся электрический котел К2 с подачей аварийного сигнала на мобильные устройства.
Калькулятор стоимости обвязки котла.
Калькулятор предназначен для быстрого расчета стоимости оборудования и монтажных работ. В левом поле необходимо ввести стоимость оборудования согласно его условному обозначению на схеме. Если необходимо выполнить проект обвязки с конкретным типом оборудования заполните правое поле, контактные данные и отправьте заявку.

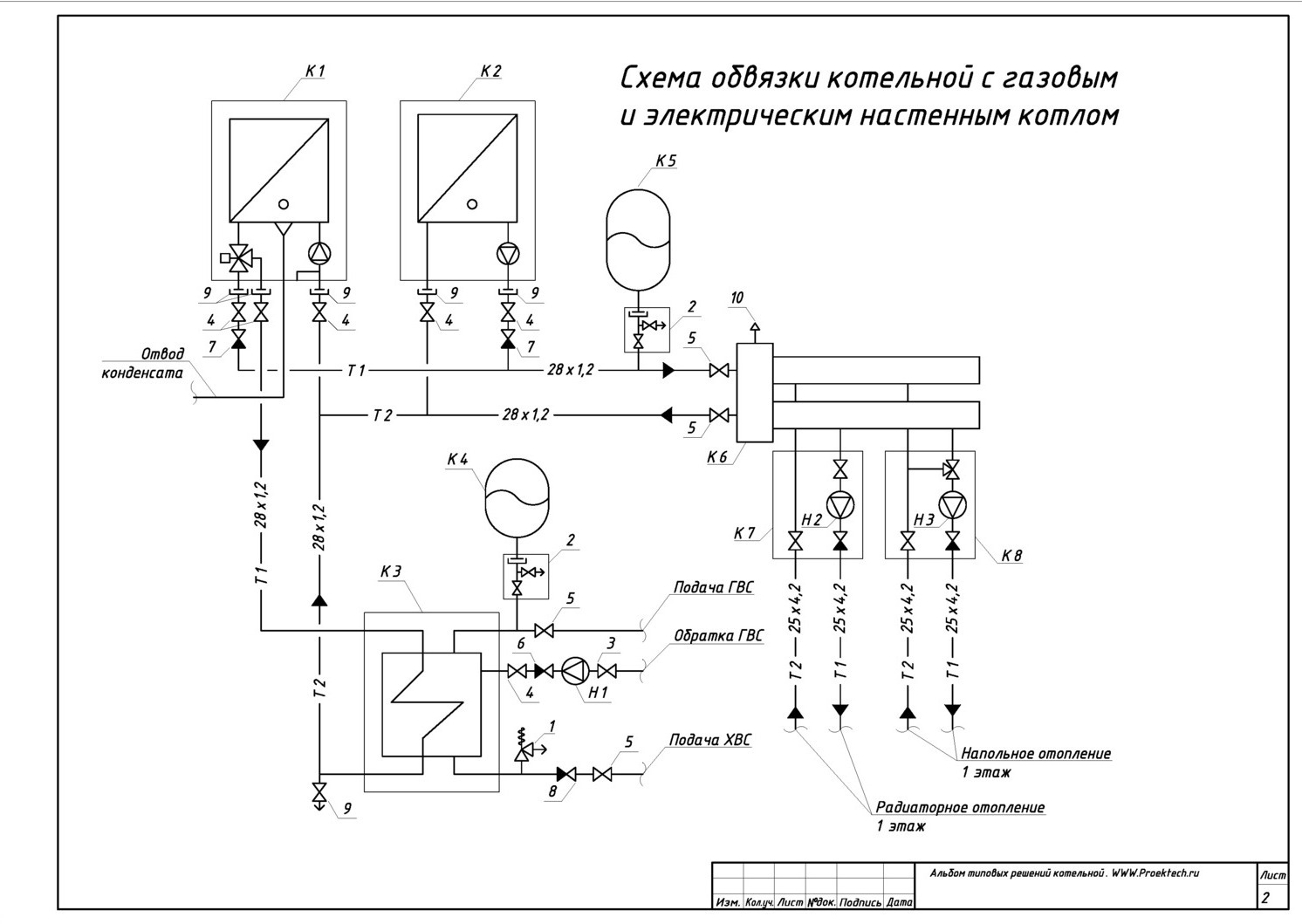

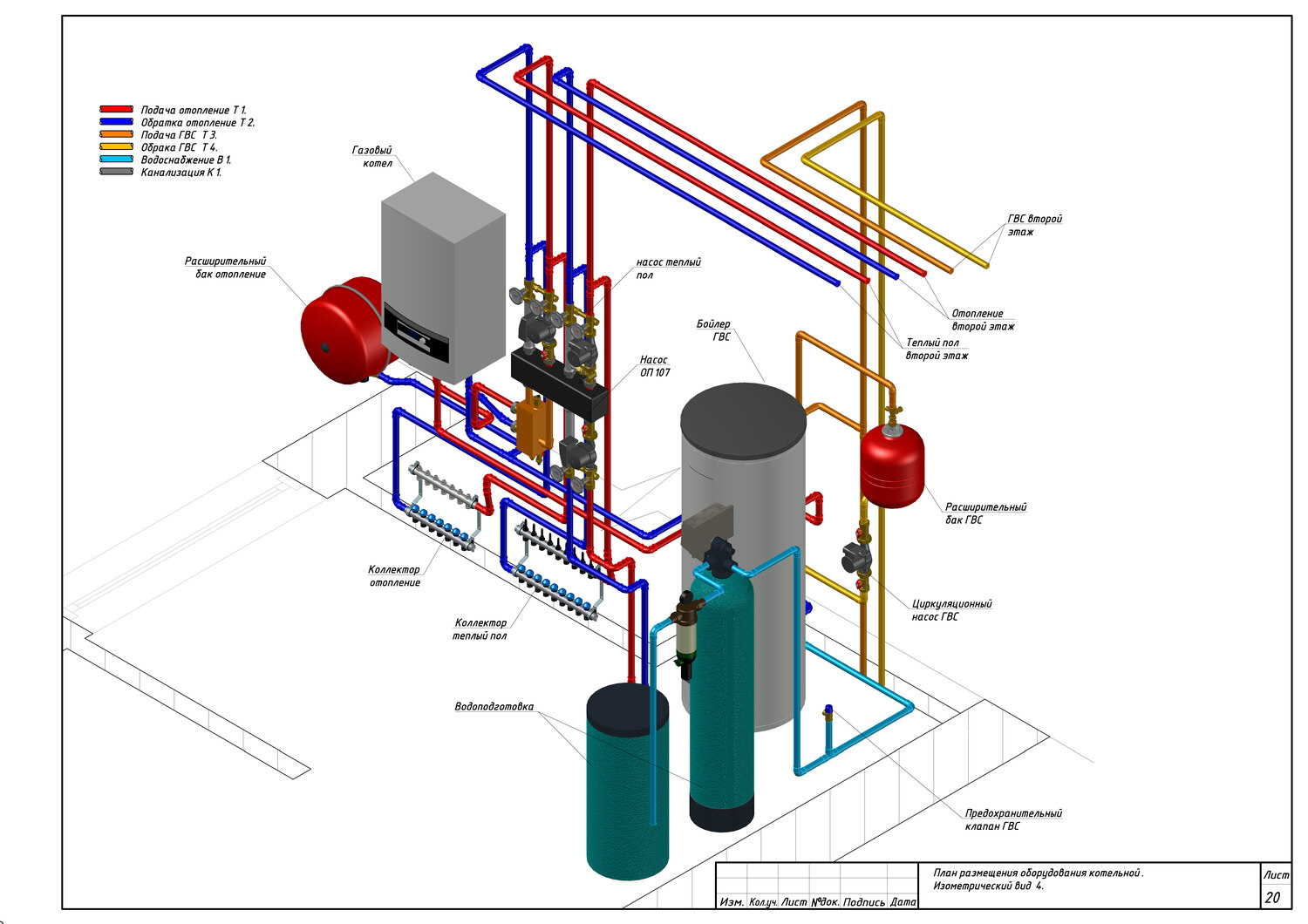

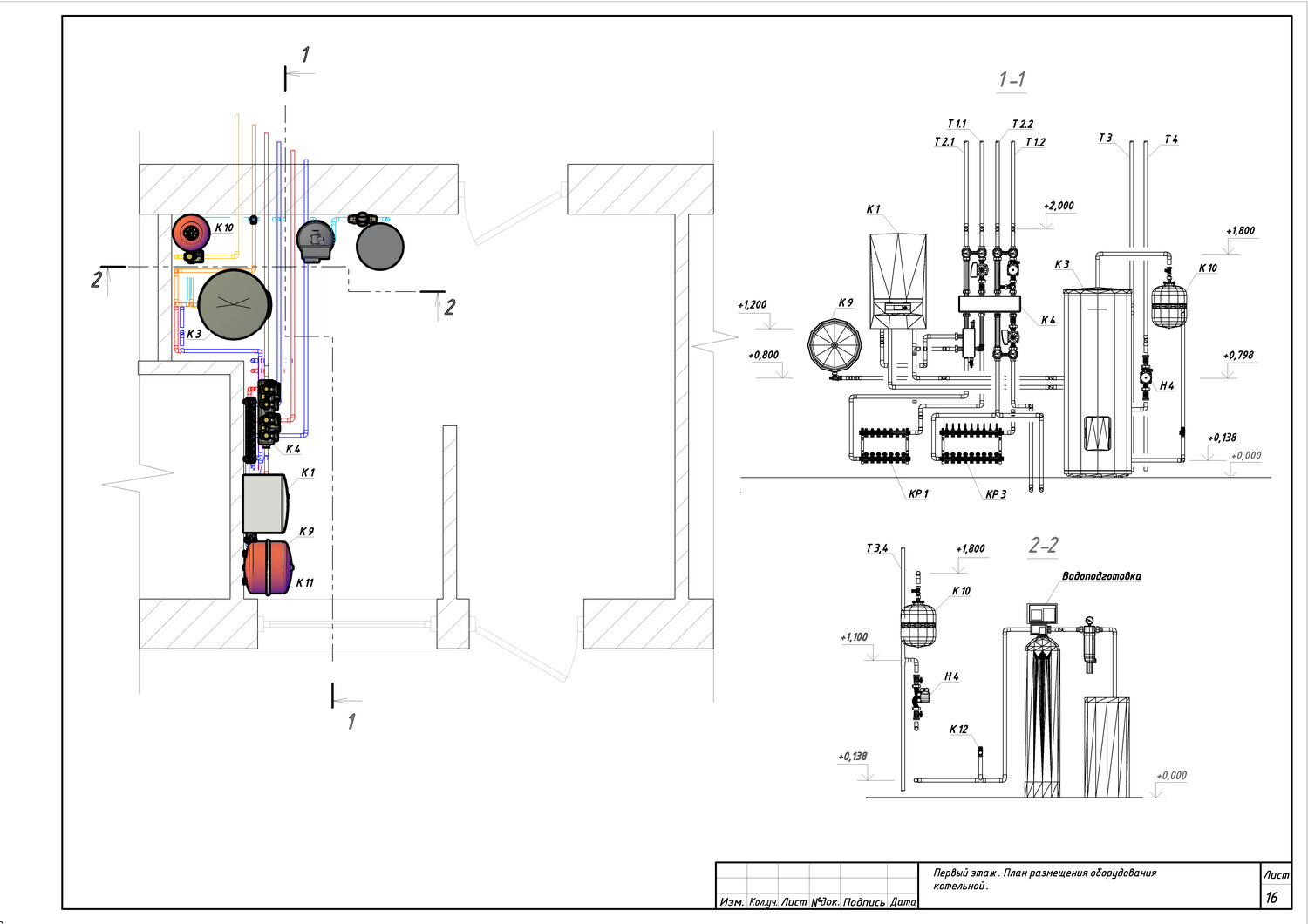

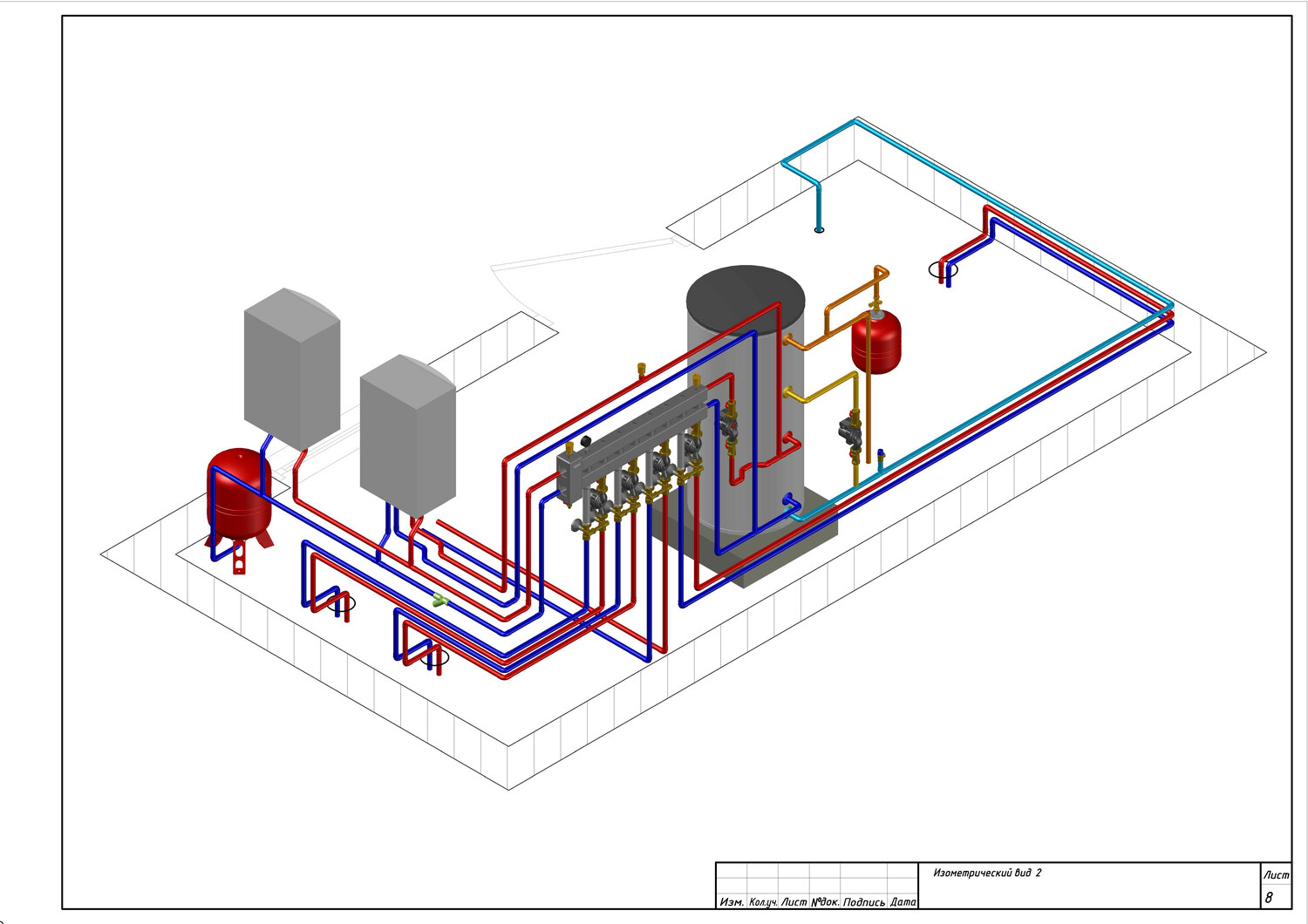

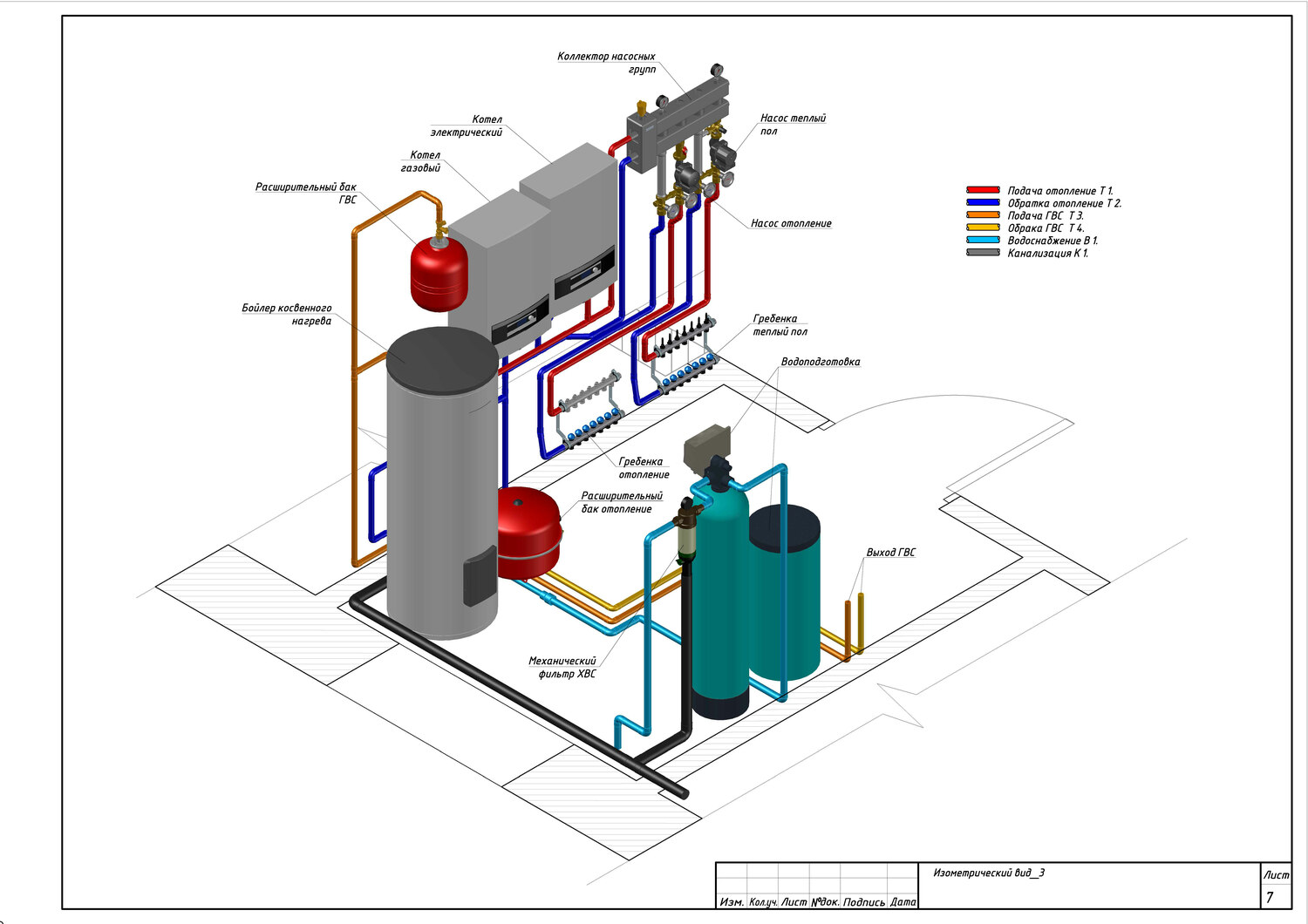

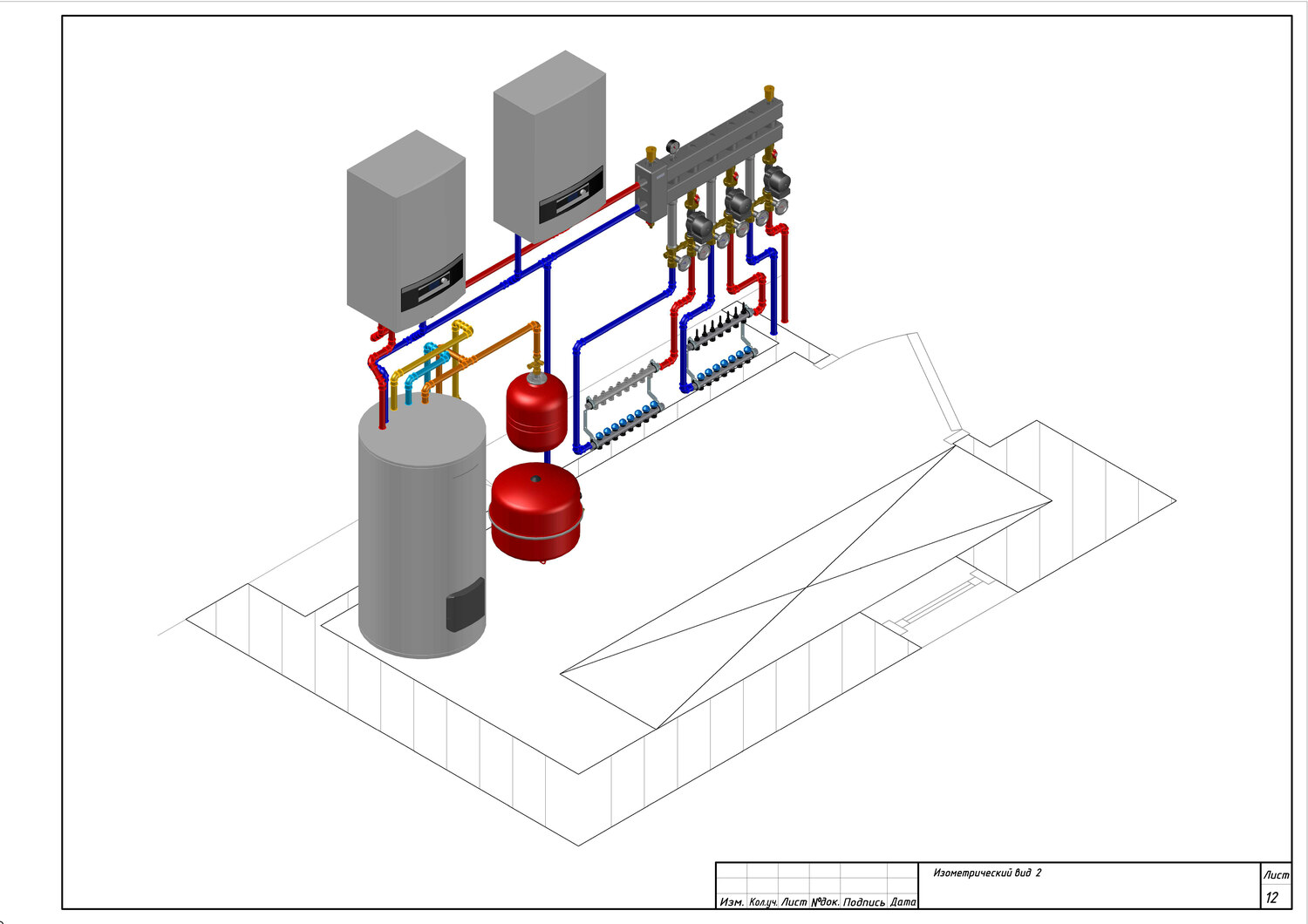

Схема №2 обвязка настенного газового и электрического котлов с бойлером косвенного нагрева

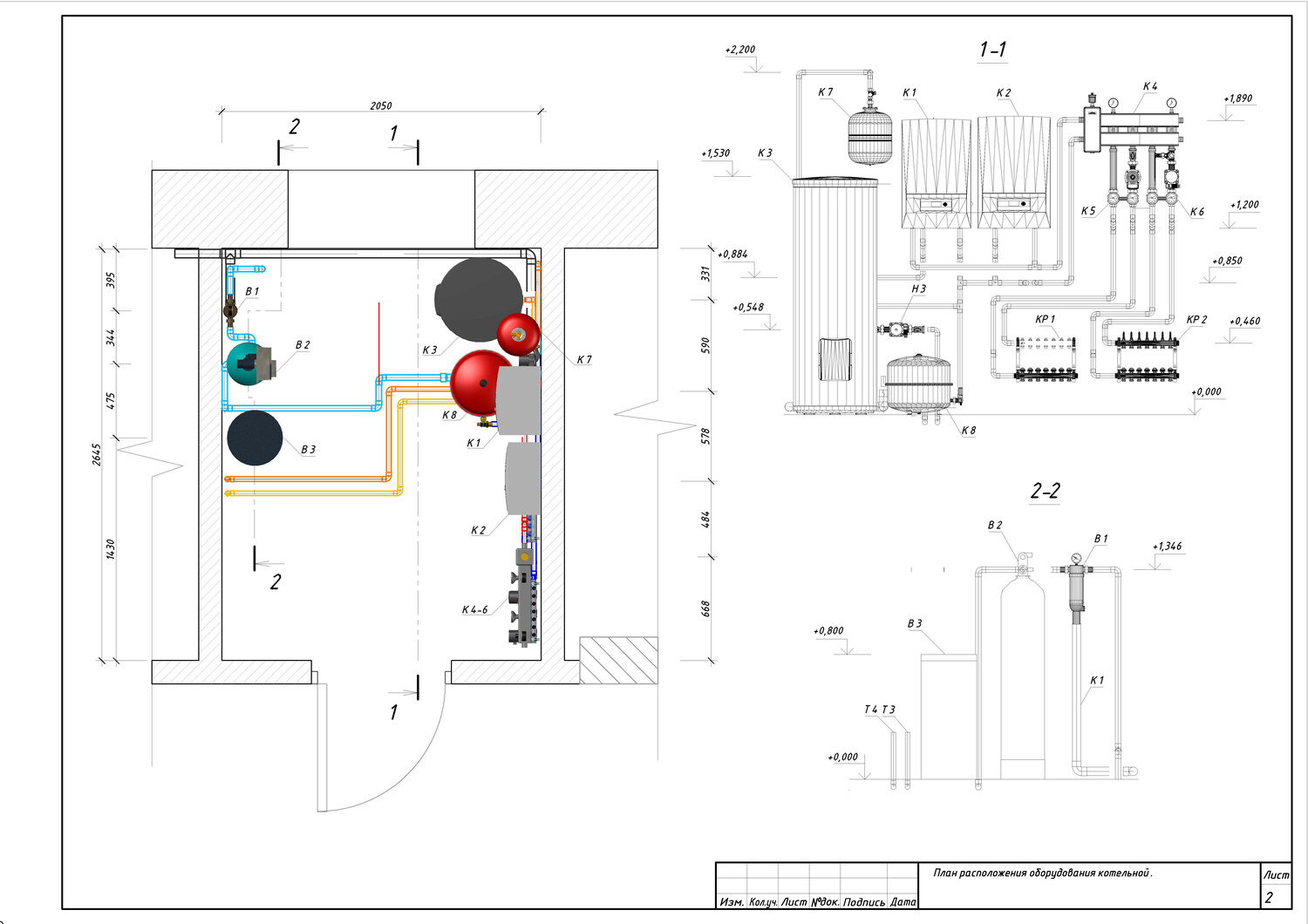

Перечень оборудования
| Поз. | Наименование | Назначение |
| К1 | Настенный газовый котел | Основной источник тепла |
| К2 | Электрический котел | Резервный источник |
| К3 | Бойлер косвенного нагрева | Приготовление горячей воды |
| К4,5 | Расширительные баки | Компенсация расширения теплоносителя |
| К6 | Коллектор | Распределение потоков |
| К7,8 | Насосные группы | Подача теплоносителя в отопительные контуры |
Технические данные отопительной установки
| Рекомендуемая отапливаемая площадь | до 350 м кв |
| Максимальное количество отопительных контуров | 5 |
| Радиаторное отопление | да |
| Напольное отопление | да |
| Вентиляционная установка | нет |
| Система снеготаяния | да |
| Бассейн | нет |
| Бойлер косвенного нагрева | да |
| Рециркуляция горячей воды | да |
| Независимое управление отопительными контурами | да |
| Дистанционное управление отопительной установкой | да |
