Конденсационные и низкотемпературные котлы на природном и сжиженном газе: устройство, выбор и монтаж
Газовые котлы остаются одним из самых удобных источников тепла для частных домов, коммерческих зданий и небольших производственных объектов. Они работают автоматически, поддерживают заданную температуру и могут обеспечивать не только отопление, но и приготовление горячей воды. В качестве топлива используют природный газ из магистрали или сжиженный углеводородный газ, который хранится в газгольдере либо баллонах.
Среди современных газовых теплогенераторов выделяют низкотемпературные и конденсационные котлы. Низкотемпературные модели рассчитаны на работу с пониженной температурой теплоносителя, но обычно не используют скрытую теплоту конденсации водяного пара в полной мере. Конденсационные котлы специально спроектированы так, чтобы охлаждать дымовые газы ниже точки росы и получать дополнительное тепло. Разница в конструкции влияет на эффективность, требования к отопительной системе, дымоходу и отводу конденсата.
Чем низкотемпературный котел отличается от конденсационного
Термин «низкотемпературный котел» обычно применяют к оборудованию, способному длительно работать при более низкой температуре теплоносителя, чем традиционные высокотемпературные модели. В обычной радиаторной системе старого типа расчетный режим мог составлять 80/60 или 90/70 °C. Низкотемпературное оборудование рассчитано на более мягкие режимы, например 60/40 или 55/45 °C. Точные допустимые значения определяет производитель.

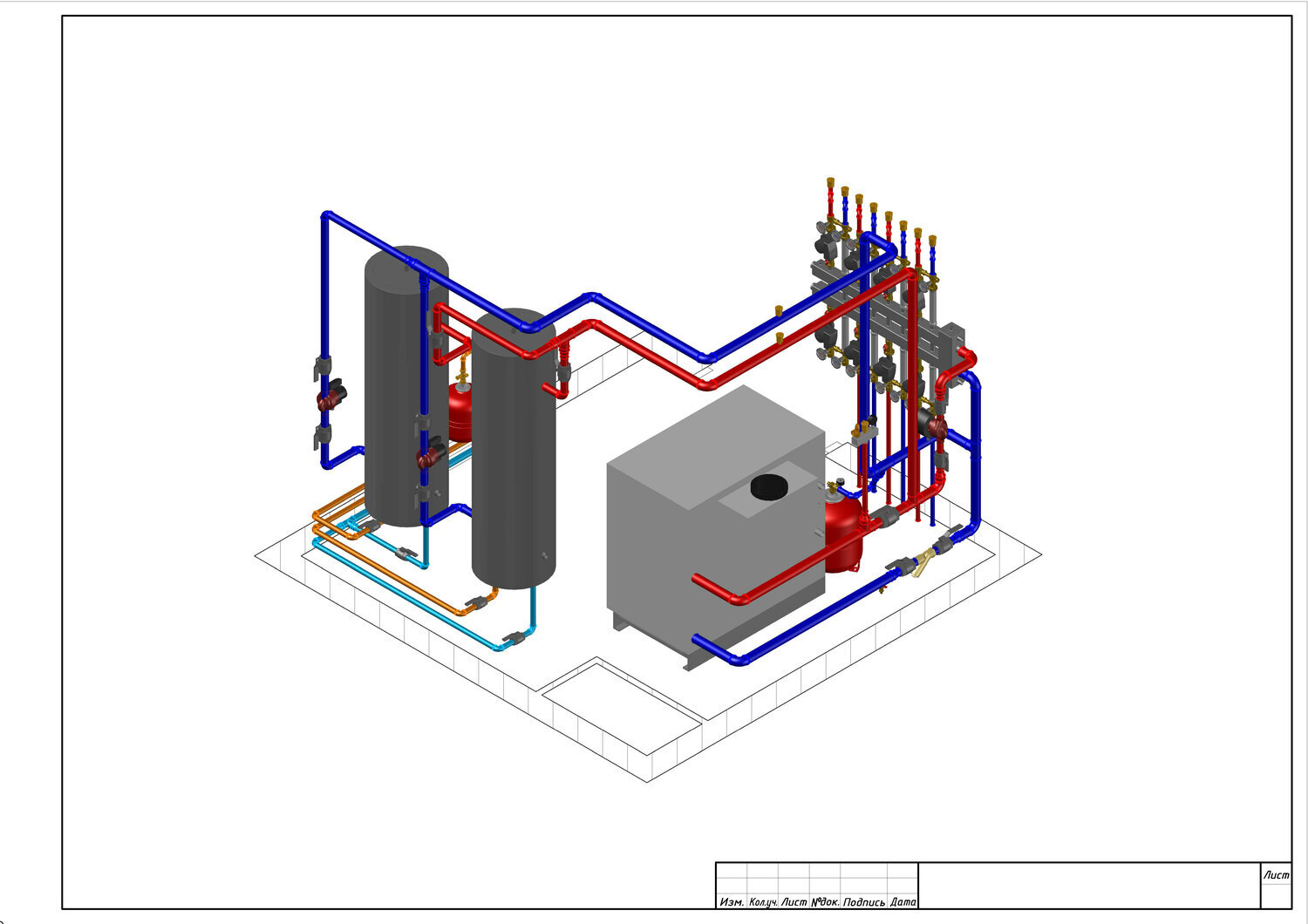

Изометрическая 3D-схема обвязки газового котла и трубопроводов системы отопления
Главная проблема обычного котла при слишком холодной обратной воде — образование конденсата на теплообменнике и в дымоходе. Конденсат имеет кислую реакцию из-за растворенных продуктов сгорания. Если материалы не рассчитаны на такие условия, ускоряется коррозия. Поэтому некоторые низкотемпературные котлы защищают теплообменник конструктивно или с помощью автоматики, но не предназначают для постоянной интенсивной конденсации.
Конденсационный котел, напротив, получает максимальную выгоду именно при образовании конденсата. Его теплообменник делают из коррозионно-стойких материалов, чаще из нержавеющей стали или алюминиево-кремниевого сплава. Чем ниже температура обратной воды, тем сильнее охлаждаются продукты сгорания и тем больше водяного пара переходит в жидкое состояние. Благодаря этому в систему передается энергия, которая в традиционном котле уходит через дымоход.
Устройство и принцип действия оборудования
Основу газового котла составляют горелка, газовая арматура, теплообменник, камера сгорания и система управления. В современных моделях обычно применяется закрытая камера сгорания. Воздух поступает с улицы с помощью вентилятора, а продукты сгорания удаляются по герметичному дымоходу. Такая схема не расходует воздух непосредственно из помещения и позволяет точно регулировать соотношение газа и воздуха.
В низкотемпературном котле газ сгорает в горелке, а образовавшееся тепло передается воде через основной теплообменник. Автоматика изменяет мощность в соответствии с текущей потребностью здания. При чрезмерном охлаждении обратной воды система управления может ограничивать работу горелки или использовать смесительную схему, чтобы защитить теплообменник от нежелательной конденсации.
В конденсационном котле дымовые газы проходят через теплообменник с увеличенной площадью контакта. Сначала теплоносителю передается явная теплота продуктов сгорания, затем водяной пар охлаждается и конденсируется. Выделившаяся при фазовом переходе энергия также поступает в систему отопления. Образовавшаяся жидкость собирается в специальной части котла и выводится через сифон в канализацию или систему нейтрализации.
Большинство современных конденсационных моделей оснащено модулируемой горелкой. Она не просто включается и выключается, а плавно изменяет мощность в определенном диапазоне. Это уменьшает число запусков, снижает температурные колебания и помогает экономить газ в межсезонье. Для стабильной работы особенно важна минимальная мощность: чем она ниже, тем дольше котел может работать без частого тактования.
Работа на природном и сжиженном газе
Природный газ из магистральной сети состоит преимущественно из метана. Для работы котла необходимо стабильное давление газа в пределах, указанных производителем. Подключение выполняет специализированная организация в соответствии с проектом и действующими нормами. Самостоятельное вмешательство в газопровод, арматуру или настройки горелки недопустимо.
Сжиженный углеводородный газ представляет собой смесь пропана и бутана. Его характеристики отличаются от параметров природного газа, поэтому для перевода котла могут потребоваться другие форсунки, настройка газового клапана или изменение параметров в сервисном меню. У части современных моделей механическая замена деталей не нужна, но регулировку состава газовоздушной смеси все равно должен выполнять квалифицированный специалист с газоанализатором.
При использовании сжиженного газа важно учитывать испарительную способность газгольдера или баллонной установки. Она зависит от объема емкости, температуры воздуха, состава топлива и текущего расхода. Недостаточное испарение приводит к падению давления и нестабильной работе горелки. Для постоянного отопления дома обычно применяют газгольдер с редукторной группой, защитной арматурой и правильно рассчитанным наружным размещением. Баллонные рампы больше подходят для временного снабжения, небольших объектов или резервного источника топлива.
Расход сжиженного газа следует рассчитывать заранее. Он зависит от теплопотерь здания, температуры наружного воздуха, режима горячего водоснабжения и фактической эффективности котла. Теплоизоляция стен, кровли, пола и окон напрямую влияет на частоту заправки газгольдера. Для дома с высокими теплопотерями установка самого экономичного котла не устранит главную причину большого расхода топлива.
Основные технические характеристики газовых котлов
Ключевым параметром считается номинальная тепловая мощность. Ее подбирают по расчетным теплопотерям здания, а не только по площади помещений. Упрощенный ориентир «1 кВт на 10 м²» может дать заметную ошибку. На потребность в тепле влияют климат, высота потолков, утепление, площадь остекления, вентиляция, наличие теплого подвала и другие особенности объекта.

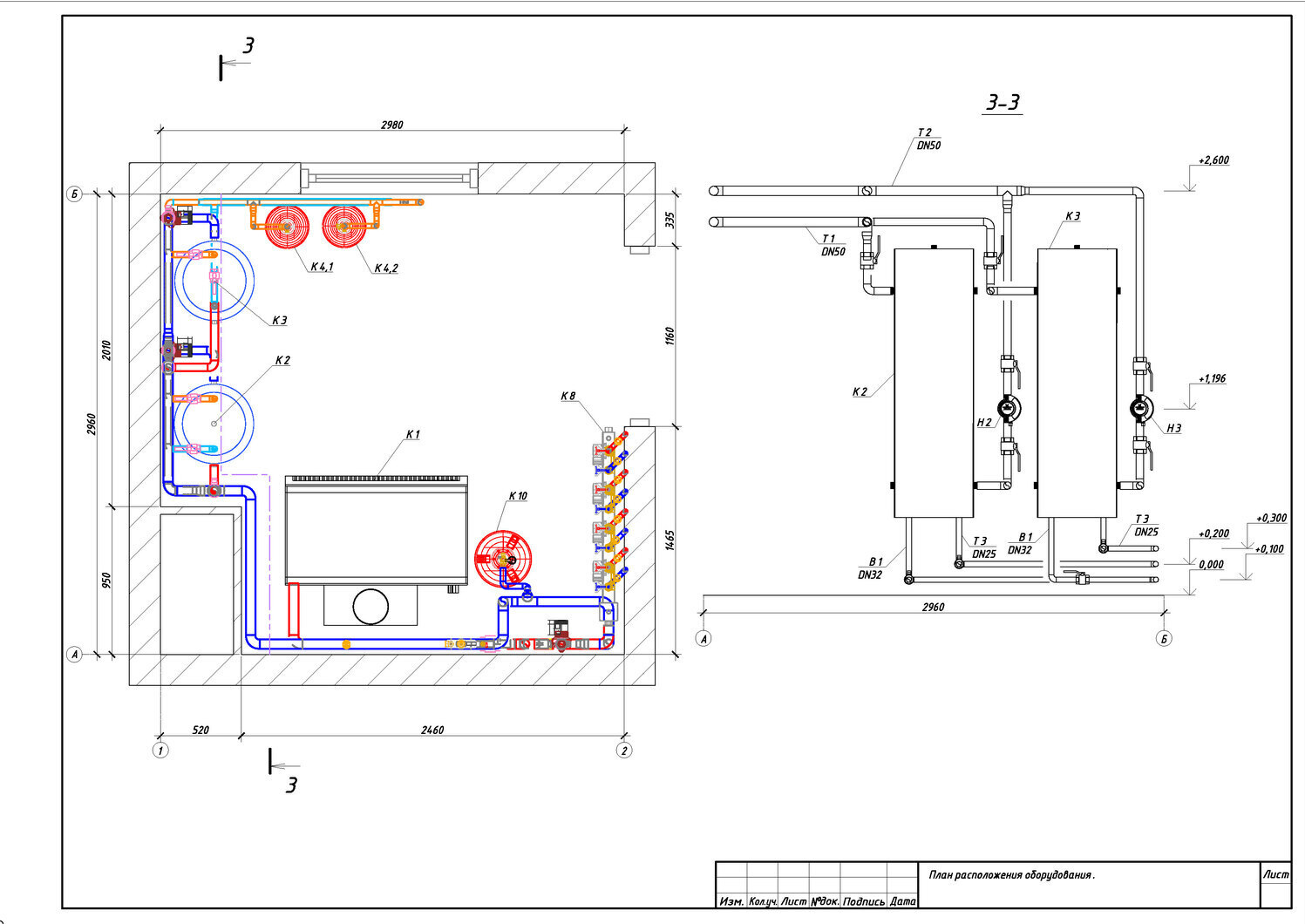

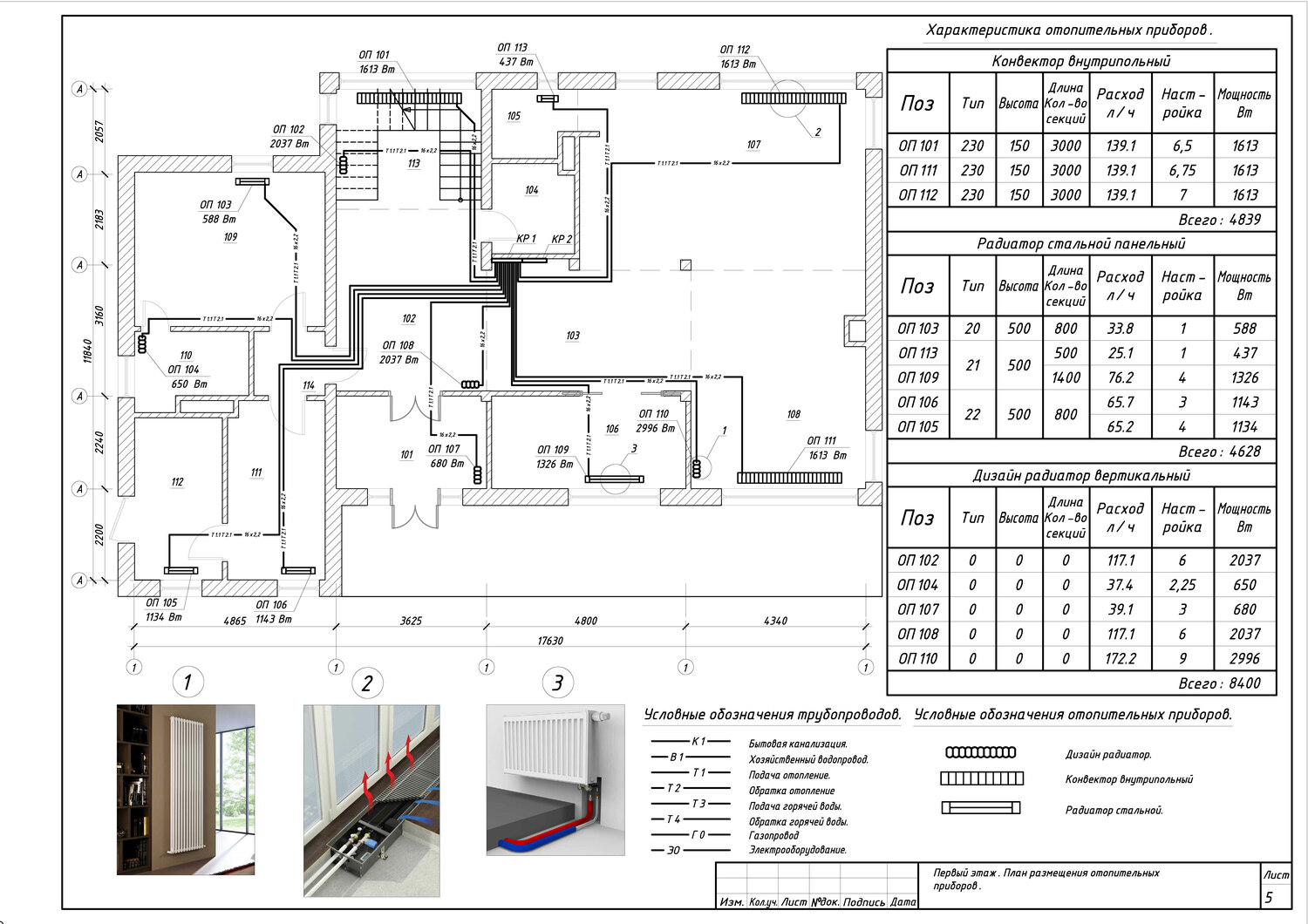

План и разрезы размещения оборудования системы отопления с трубопроводами и коллекторами
Для отопления хорошо утепленного дома часто достаточно относительно небольшой мощности. Однако при выборе двухконтурного котла нужно учитывать и потребность в горячей воде. Нагрев проточной воды требует более высокой мощности, чем поддержание температуры в отопительном контуре. Поэтому двухконтурный настенный котел может иметь мощность 24 кВт и более даже для дома, где расчетная нагрузка на отопление составляет 8–12 кВт.
Не менее важен диапазон модуляции. Например, котел с диапазоном от 3 до 20 кВт лучше адаптируется к малой нагрузке в теплую погоду, чем модель, которая не может снизить мощность ниже 8 кВт. Если минимальная мощность слишком высока, котел начинает часто включаться и выключаться. Это снижает комфорт, увеличивает износ отдельных узлов и может ухудшить экономичность.
К техническим характеристикам относят КПД, максимальное рабочее давление, объем расширительного бака, производительность циркуляционного насоса, тип теплообменника и класс электрозащиты. У конденсационных котлов производители иногда указывают КПД свыше 100 %. Это не означает создание энергии. Такой расчет ведется по низшей теплоте сгорания топлива, без учета теплоты конденсации водяного пара. При расчете по высшей теплоте сгорания реальный КПД всегда остается ниже 100 %.
Следует также проверить возможность работы с погодозависимой автоматикой, комнатным термостатом, каскадным управлением и внешним бойлером. Эти функции влияют на удобство эксплуатации и фактический расход газа. Для большого дома с несколькими санузлами часто практичнее выбрать одноконтурный котел и бойлер косвенного нагрева. Такая схема обеспечивает более стабильный запас горячей воды при одновременном использовании нескольких точек водоразбора.
Требования к системе отопления для конденсационного котла
Конденсационное оборудование дает наибольший эффект при низкой температуре обратной линии. Для природного газа точка росы дымовых газов находится примерно в диапазоне 55 °C, но точное значение зависит от состава газа и режима горения. Если обратная вода имеет температуру ниже этого уровня, условия для конденсации становятся более благоприятными.
Лучшим вариантом для конденсационного котла считаются водяные теплые полы. Обычно они работают с подачей около 30–45 °C, поэтому обратная линия остается достаточно холодной. Также хорошо подходят радиаторы с увеличенной площадью теплоотдачи, внутрипольные конвекторы и низкотемпературные панельные системы. При проектировании радиаторов важно рассчитывать их мощность именно для выбранного режима, например 55/45/20 °C, а не для устаревшего режима 90/70/20 °C.
Конденсационный котел можно установить и в существующую радиаторную систему. Однако экономия будет зависеть от того, удастся ли снизить температуру подачи без потери комфорта. Если радиаторы малы, а дом имеет высокие теплопотери, котлу придется чаще работать при повышенных температурах. В таком режиме он продолжит надежно отапливать здание, но доля конденсации и потенциальная экономия газа сократятся.
Низкотемпературные котлы также требуют правильно настроенной системы. Нельзя без проверки снижать температуру подачи, если отопительные приборы не рассчитаны на такой режим. В мороз помещения могут прогреваться недостаточно. До модернизации желательно выполнить теплотехнический расчет, определить реальные теплопотери и оценить мощность каждого радиатора.
Качество теплоносителя имеет большое значение для любого котла. В старых системах часто присутствуют шлам, ржавчина и механические примеси. Они загрязняют теплообменник, насос, трехходовой клапан и датчики. Перед подключением нового оборудования систему промывают, а на обратной линии устанавливают фильтр. Магнитный грязевик особенно полезен в системах со стальными радиаторами и трубами, где могут появляться частицы магнетита.
Основные элементы обвязки котла
Обвязкой называют комплект трубопроводов, арматуры, приборов контроля и защитных устройств, которые обеспечивают безопасную работу котла и распределение тепла по контурам. Ее состав зависит от мощности оборудования, числа отопительных зон, наличия теплых полов, бойлера, гидравлического разделителя и других элементов.

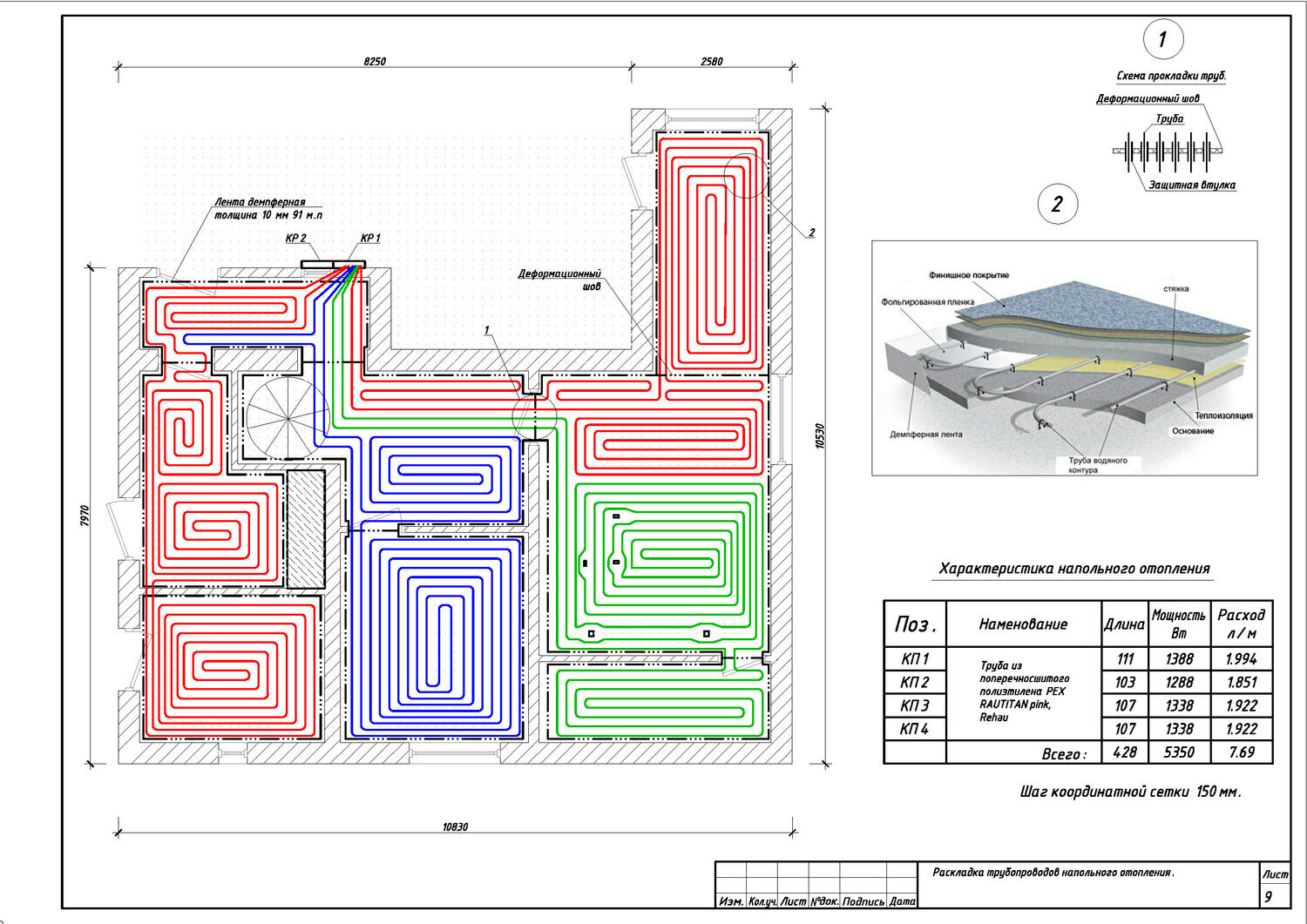

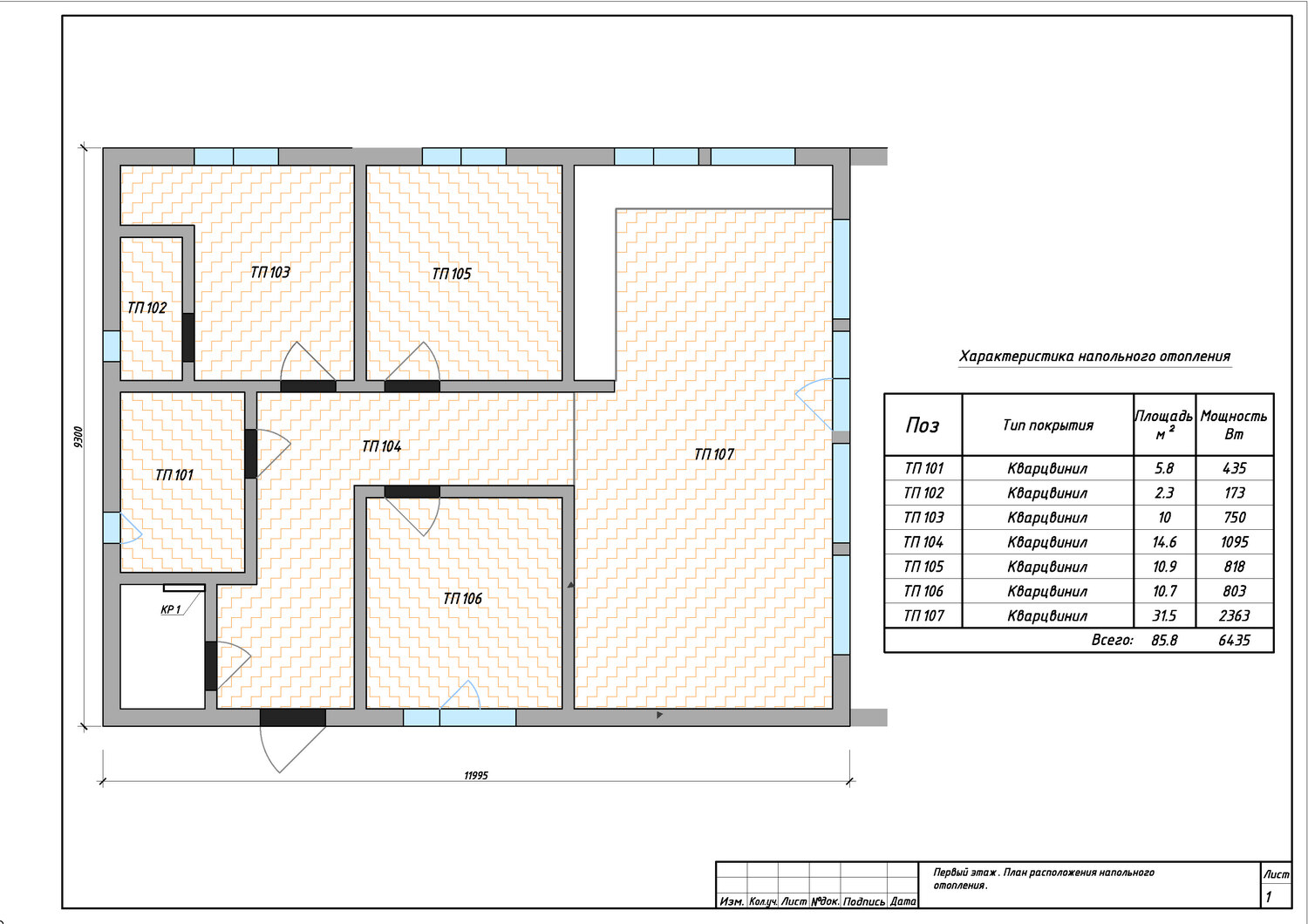

План раскладки контуров водяного тёплого пола с коллектором и таблицей характеристик
В настенных котлах часть оборудования уже встроена в корпус. Как правило, там предусмотрены циркуляционный насос, расширительный бак, предохранительный клапан, воздухоотводчик, датчик давления и автоматика. Но даже в этом случае необходимо установить запорные краны для обслуживания, фильтр на обратной линии, сливной кран и подпиточный узел. Запорная арматура позволяет снять котел или очистить фильтр без полного слива воды из всей системы.

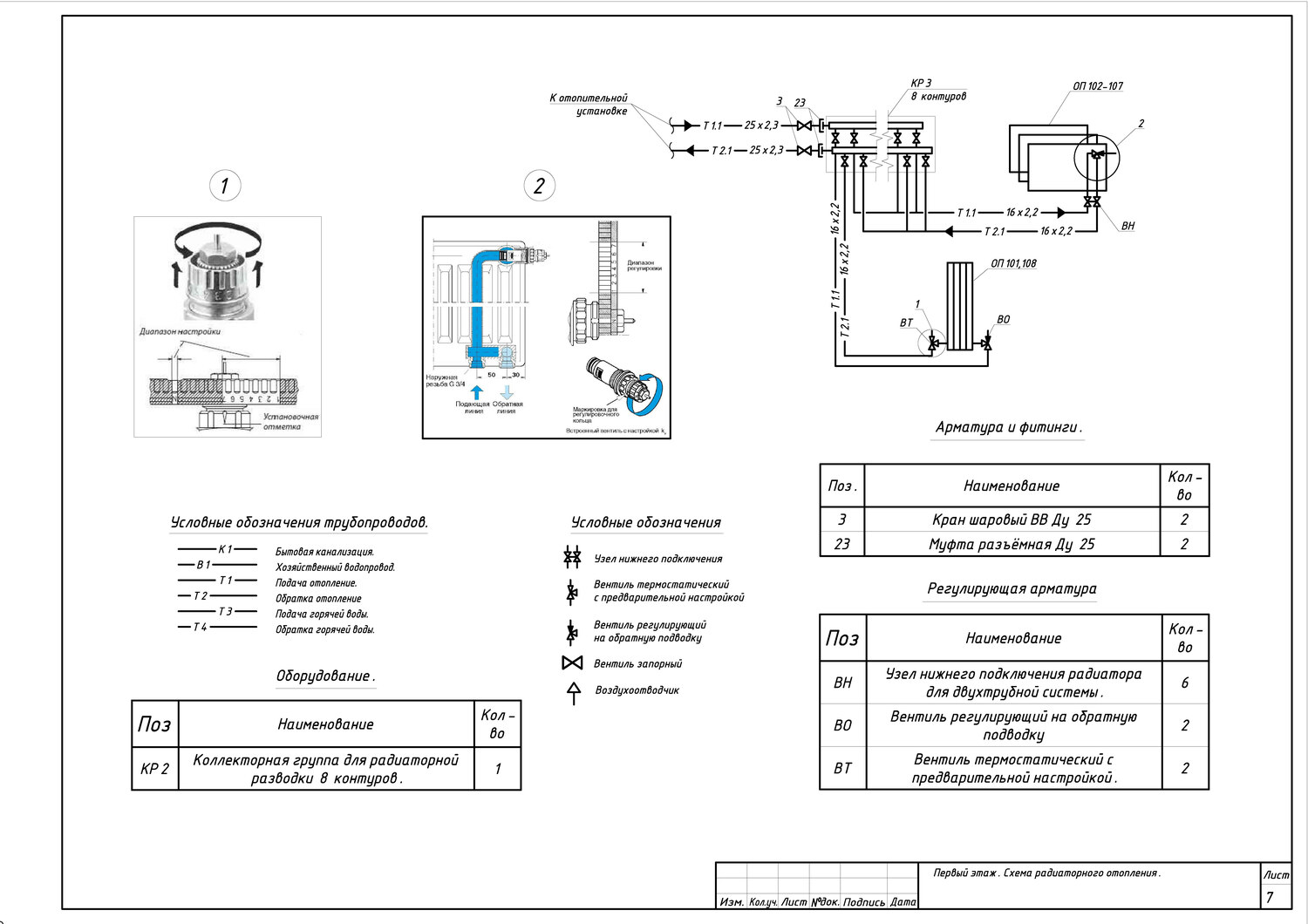

Для системы с несколькими контурами может потребоваться гидравлический разделитель или распределительный коллектор. Гидравлический разделитель помогает согласовать расход воды через котел и независимые контуры с собственными насосами. Это актуально, если одновременно работают радиаторы, теплые полы, вентиляционный нагреватель и бойлер косвенного нагрева.
Теплые полы обычно подключают через смесительный узел, если температура в основном контуре выше допустимой для напольного покрытия и труб. Смесительный клапан смешивает горячую воду из подачи с более холодной водой из обратной линии. В результате в петли пола поступает теплоноситель заданной температуры. Для конденсационного котла при полностью низкотемпературной системе смесение может не потребоваться, но решение принимают по проекту.
Отдельного внимания требует группа безопасности. В закрытой системе отопления она включает предохранительный клапан, манометр и автоматический воздухоотводчик. Давление в расширительном баке и давление заполнения системы должны соответствовать высоте здания и требованиям производителя. Некорректная настройка приводит к сбросу воды через клапан, завоздушиванию или скачкам давления при нагреве.
Дымоход, вентиляция и отвод конденсата
Для котлов с закрытой камерой сгорания применяют коаксиальные или раздельные дымоходные системы. Коаксиальная труба имеет два канала: по одному удаляются продукты сгорания, по другому поступает воздух с улицы. Раздельная система использует отдельные трубы для воздуха и дымовых газов. Допустимая длина, число поворотов и диаметр дымохода всегда указаны в технической документации конкретной модели.
Конденсационный котел требует дымохода, устойчивого к влаге и кислой среде. Обычный кирпичный канал без защитной вставки для этой задачи не подходит. Внутренние поверхности быстро разрушаются от конденсата. При подключении к существующему вертикальному дымоходу обычно используют сертифицированную трубу из подходящего полимерного материала или нержавеющей стали, разрешенную производителем котла.
Конденсат отводят через сифон, который препятствует попаданию дымовых газов в помещение. Сливная линия должна иметь необходимый уклон и быть защищена от замерзания. Если конденсат направляется в канализацию, способ подключения выбирают с учетом местных требований. В отдельных случаях используют нейтрализатор конденсата, особенно для котельных с высокой мощностью или при наличии ограничений по составу сточных вод.
Помещение котельной должно соответствовать требованиям проекта, нормам газоснабжения и инструкции изготовителя. Важно обеспечить доступ для сервисного обслуживания, не перекрывать вентиляционные каналы и не размещать рядом с котлом легковоспламеняющиеся материалы. Электропитание рекомендуется подключать через отдельную линию с заземлением. При нестабильном напряжении может потребоваться стабилизатор, подобранный по мощности и пусковым токам оборудования.
Особенности монтажа и первого запуска
Монтаж газового котла начинается не с покупки оборудования, а с подготовки проекта отопления и оценки условий подключения газа. Нужно определить теплопотери, схему контуров, место установки, способ удаления дымовых газов, расположение газгольдера при автономном снабжении и потребность в горячей воде. Ошибки на этом этапе часто приводят к лишним расходам при эксплуатации.
Котел устанавливают на прочное основание или стену, способную выдержать его массу с водой. Расстояния до стен, потолка и соседнего оборудования соблюдают по инструкции производителя. Они нужны не только для пожарной безопасности, но и для свободного доступа к теплообменнику, вентилятору, горелке и другим сервисным узлам.
Подключение к газовой сети, настройку газового клапана и первый пуск выполняют уполномоченные специалисты. Для регулировки используют газоанализатор, который позволяет проверить содержание кислорода, угарного газа и другие показатели в дымовых газах. Настройка «на глаз» недопустима, особенно после перевода котла с природного на сжиженный газ или обратно.
После заполнения системы проверяют герметичность, удаляют воздух, выставляют рабочее давление и настраивают автоматику. Погодозависимое управление особенно полезно для конденсационного котла. Оно автоматически снижает температуру подачи при потеплении на улице, уменьшает расход газа и поддерживает более ровную температуру в помещениях.
Обслуживание и контроль работы
Газовый котел нуждается в регулярном техническом обслуживании. Обычно его проводят не реже одного раза в год, предпочтительно до начала отопительного сезона. Специалист очищает горелку и теплообменник, проверяет электрические соединения, работу вентилятора, герметичность газового тракта, состояние сифона и параметры горения.
Для конденсационной модели особенно важна очистка тракта отвода конденсата. Если сифон или сливная трубка засорятся, котел может перейти в аварийный режим. Также проверяют дымоход, так как наледь, мусор или неправильный уклон трубы способны нарушить отвод продуктов сгорания. При наружном участке дымохода необходимо учитывать риск замерзания конденсата в сильные морозы.
Пользователю стоит регулярно контролировать давление в системе, отсутствие протечек, показания дисплея и необычные звуки. Частое падение давления обычно указывает на утечку, неисправность расширительного бака или работу предохранительного клапана. Постоянно добавлять воду без поиска причины нельзя: свежая вода вносит кислород и соли, что ускоряет коррозию элементов системы.
Заключение
Конденсационные и низкотемпературные газовые котлы подходят для эффективного отопления на природном и сжиженном газе, но требуют грамотного подбора и профессионального монтажа. Конденсационная техника наиболее выгодна в системах с низкой температурой обратной воды, включая теплые полы и увеличенные радиаторы. При выборе следует учитывать реальные теплопотери, минимальную мощность котла, схему горячего водоснабжения, тип топлива, дымоход и состав обвязки. Правильная настройка, чистый теплоноситель, надежный отвод конденсата и ежегодное сервисное обслуживание обеспечивают экономичную, безопасную и стабильную работу оборудования.
