Схема водяного тёплого пола: расчёт и проектирование

Схема водяного тёплого пола для монтажа и закупки материалов
Рассчитаем тепловую нагрузку, выполним раскладку контуров, подберём шаг трубы и коллектор, подготовим схему для монтажа и спецификацию материалов.
Подходит для частных домов и коммерческих помещений, нового строительства и реконструкции.
Что входит в проект:
схема раскладки труб по помещениям;
разделение на контуры;
расчёт длины труб и расходов теплоносителя;
подбор шага укладки;
схема коллектора;
расчёт или проверка тепловой нагрузки;
спецификация труб, коллектора и оборудования;
рекомендации по монтажу и балансировке;

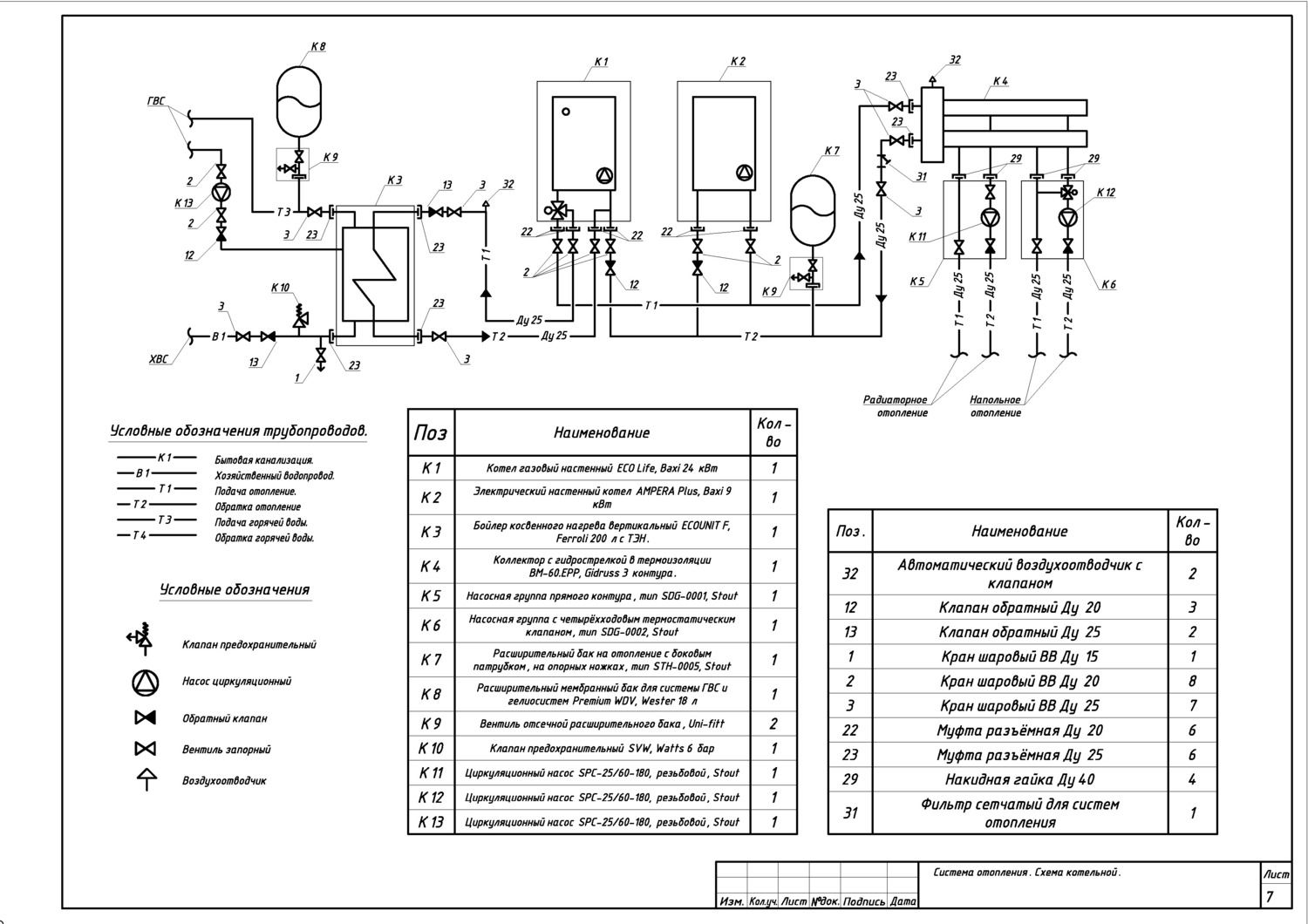

увязка с отоплением и котельной при необходимости.
Тёплый пол давно перестал быть роскошью — сегодня это полноценная система отопления, способная полностью заменить радиаторы или работать совместно с ними. Однако за кажущейся простотой монтажа скрывается точная инженерная логика. Чтобы система работала эффективно и экономично, необходимо правильно разработать схему укладки, рассчитать мощность и грамотно настроить коллектор. Разберём каждый из этих этапов подробно.

Бетонная стяжка как главный греющий элемент
Многие воспринимают трубу тёплого пола как основной источник тепла, но это не совсем верно. Труба лишь передаёт энергию теплоносителя в бетонную стяжку, а уже стяжка, обладая высокой теплоёмкостью и теплопроводностью, равномерно прогревает поверхность пола и излучает тепло в помещение.

Именно поэтому толщина, состав и качество стяжки напрямую влияют на эффективность всей системы. Стандартная толщина стяжки над трубой составляет 45–65 мм. При меньшей толщине поверхность прогревается неравномерно — на полу проступают «зебровые» полосы тепла точно над трубами. При большей толщине система становится инертной: она долго разогревается и медленно реагирует на изменение температуры в помещении.

Мощность, которую система передаёт в помещение, зависит от двух ключевых параметров: площади нагреваемой поверхности и температуры этой поверхности. Нормативная температура поверхности пола в жилых комнатах не должна превышать 29 °C, в ванных и санузлах допускается до 33 °C.

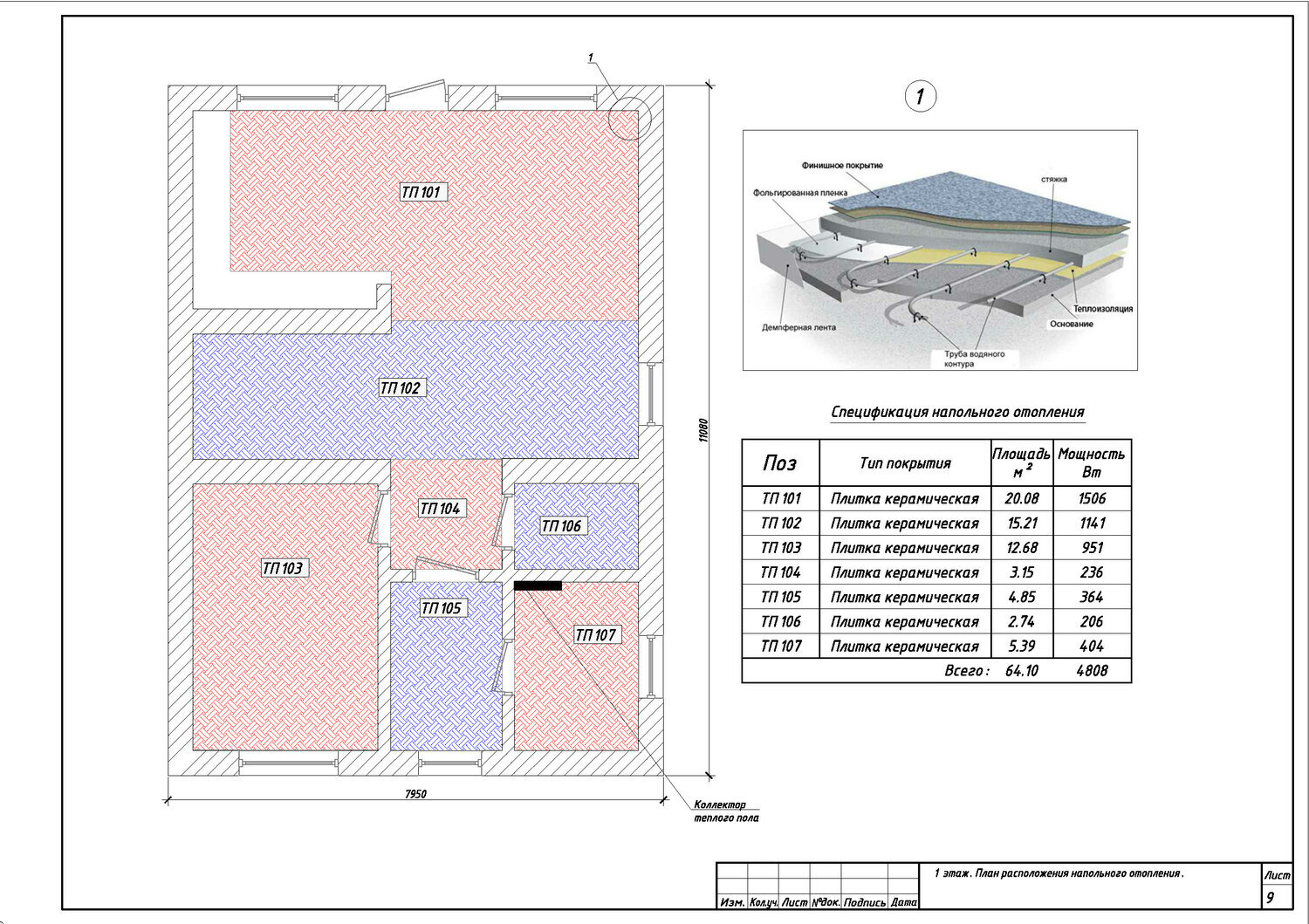

Что должна содержать схема расположения тёплого пола
Схема расположения — это не просто рисунок с трубами. Это технический документ, на основании которого выполняется монтаж и производится балансировка системы. В ней отражается несколько принципиально важных элементов.

Прежде всего, на схеме указывают площади нагреваемых поверхностей по каждому помещению. Это необходимо для расчёта тепловой нагрузки: зная площадь и удельную мощность, можно определить, сколько тепла система должна выдавать в каждую комнату. Суммарная нагрузка по всем помещениям определяет требования к котлу и насосно-смесительному узлу.

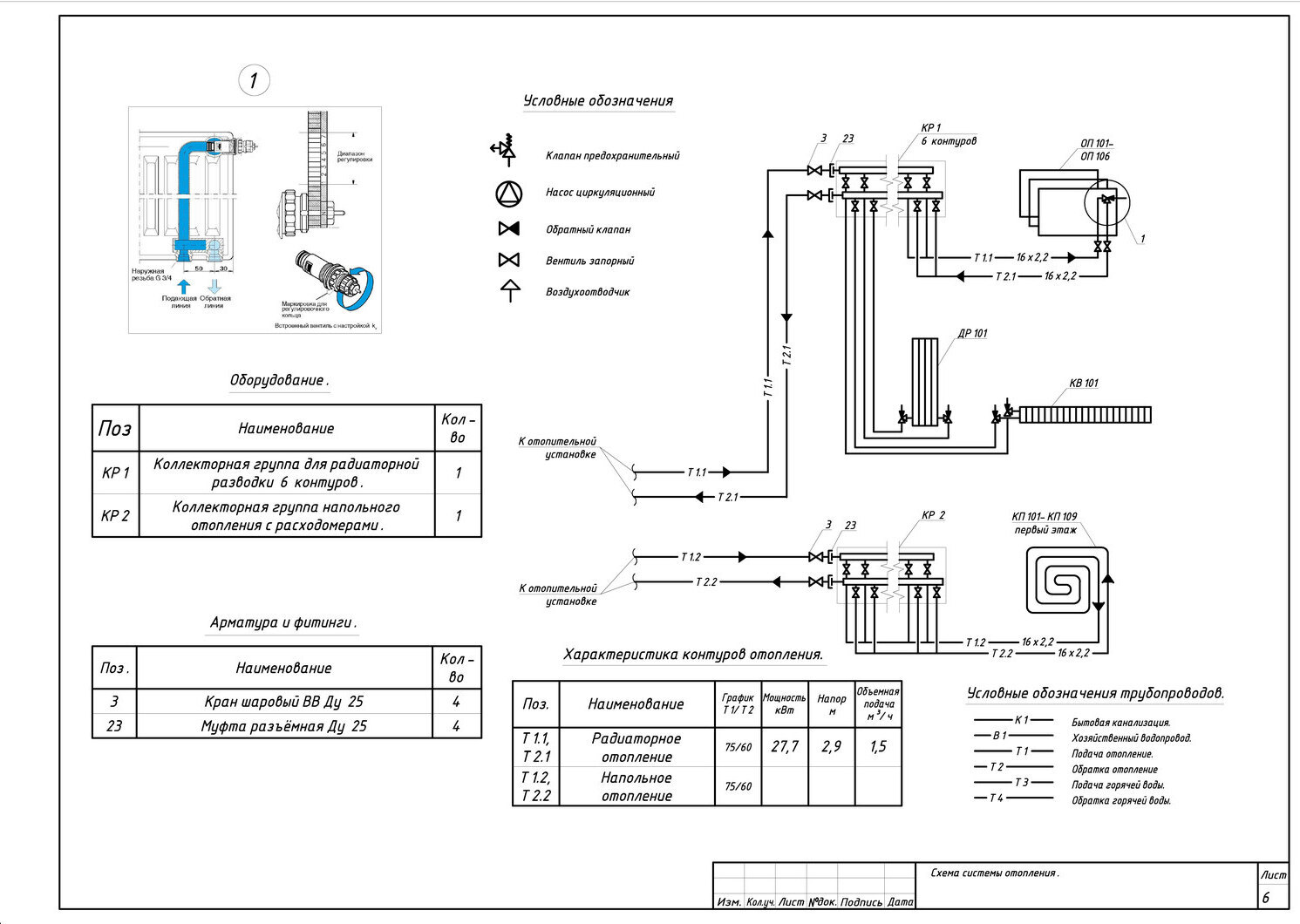

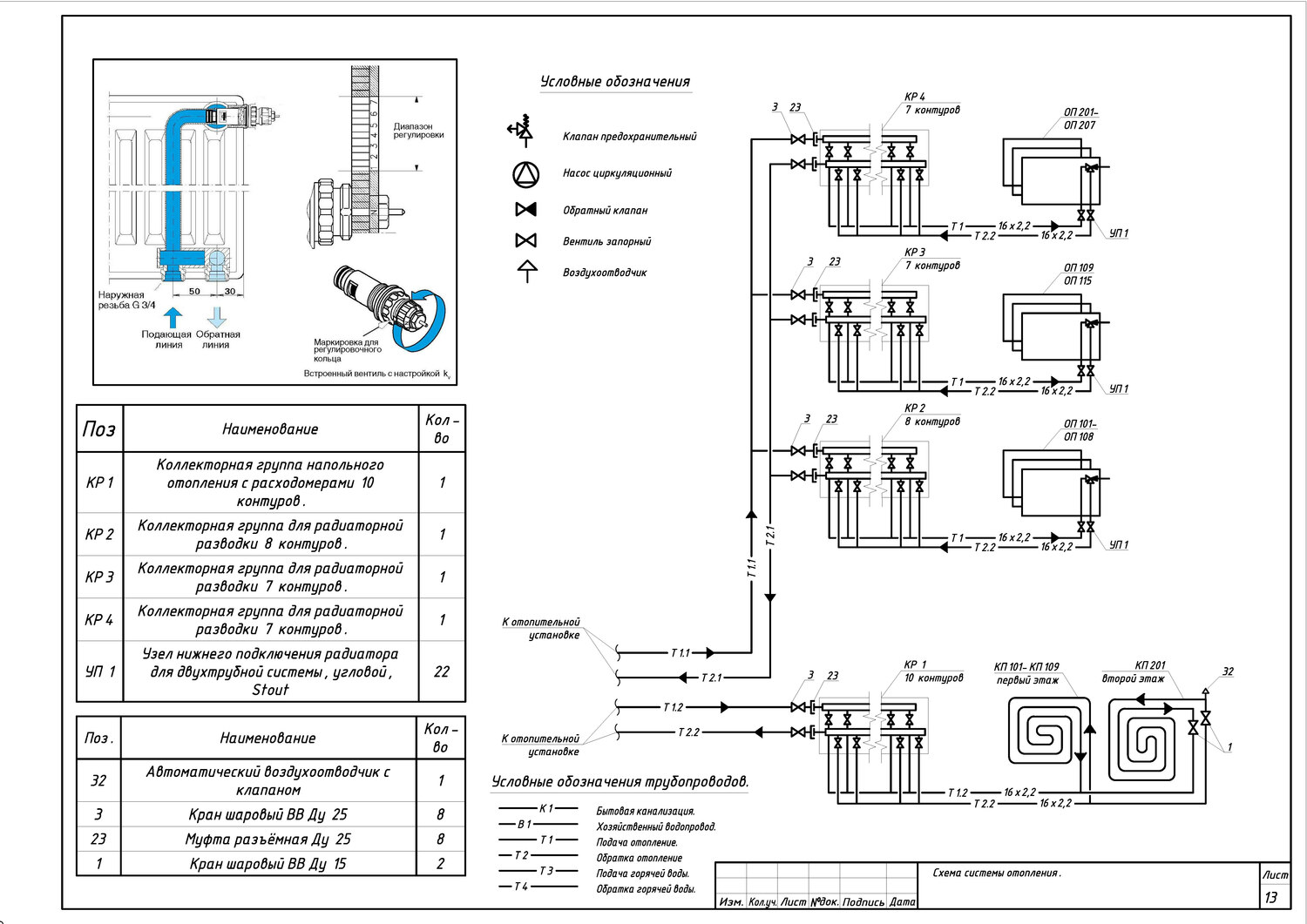

На схеме также отмечают расположение коллектора тёплого пола. Коллектор лучше размещать в центре обслуживаемой зоны, чтобы минимизировать длину подающих и обратных магистралей. Шкаф коллектора встраивают в нишу или устанавливают накладным способом — важно, чтобы к нему был свободный доступ для регулировки и обслуживания. Правильно выбранное место для коллектора снижает гидравлическое сопротивление системы и упрощает балансировку контуров.
Основные схемы раскладки трубы
Способ укладки трубы определяет равномерность прогрева поверхности пола. Существует несколько проверенных схем, каждая из которых применяется в зависимости от конфигурации помещения и расположения наружных стен.

Спираль (улитка) — наиболее популярная схема. Труба укладывается по периметру помещения с постепенным смещением к центру, а затем возвращается обратно в промежутках между подающей трубой. Подающий и обратный трубопроводы чередуются, что обеспечивает равномерное распределение температуры по всей поверхности: горячий теплоноситель всегда соседствует с остывающим. Это главное преимущество спирали перед змейкой, где одна половина пола всегда горячее другой.

Спираль с отдельной краевой зоной применяется в помещениях с большими панорамными окнами или значительными теплопотерями через наружные стены. В этом случае вдоль холодной стены выделяется отдельная зона с уменьшенным шагом трубы. Остальная площадь помещения обогревается стандартной спиралью. Такой подход позволяет точнее управлять тепловым балансом в помещении без перегрева центральной зоны.

Спираль с уменьшенным шагом у наружной стены — упрощённый вариант предыдущей схемы. Отдельный контур не выделяется, но шаг трубы в краевой зоне уменьшается вдвое по сравнению с основной зоной. Это увеличивает удельную мощность именно там, где теплопотери максимальны.
Змейка как схема укладки сегодня используется редко — только в коридорах и помещениях с выраженной одной холодной стеной, где неравномерность прогрева не критична.
Оптимальный шаг укладки трубы и выбор трубопровода
Шаг укладки трубы - один из ключевых параметров проектирования теплого пола. Слишком большой шаг снижает удельную мощность и ухудшает равномерность прогрева. Слишком маленький — увеличивает длину контура, гидравлическое сопротивление и стоимость материалов. Для трубы из сшитого полиэтилена диаметром 16×2,0 мм оптимальный шаг укладки составляет 150 мм с учётом минимального радиуса изгиба трубы. Для металлопластиковой трубы 16×2,2 мм минимальный шаг составляет 100 мм при условии применения специального инструмента для изгиба трубы.

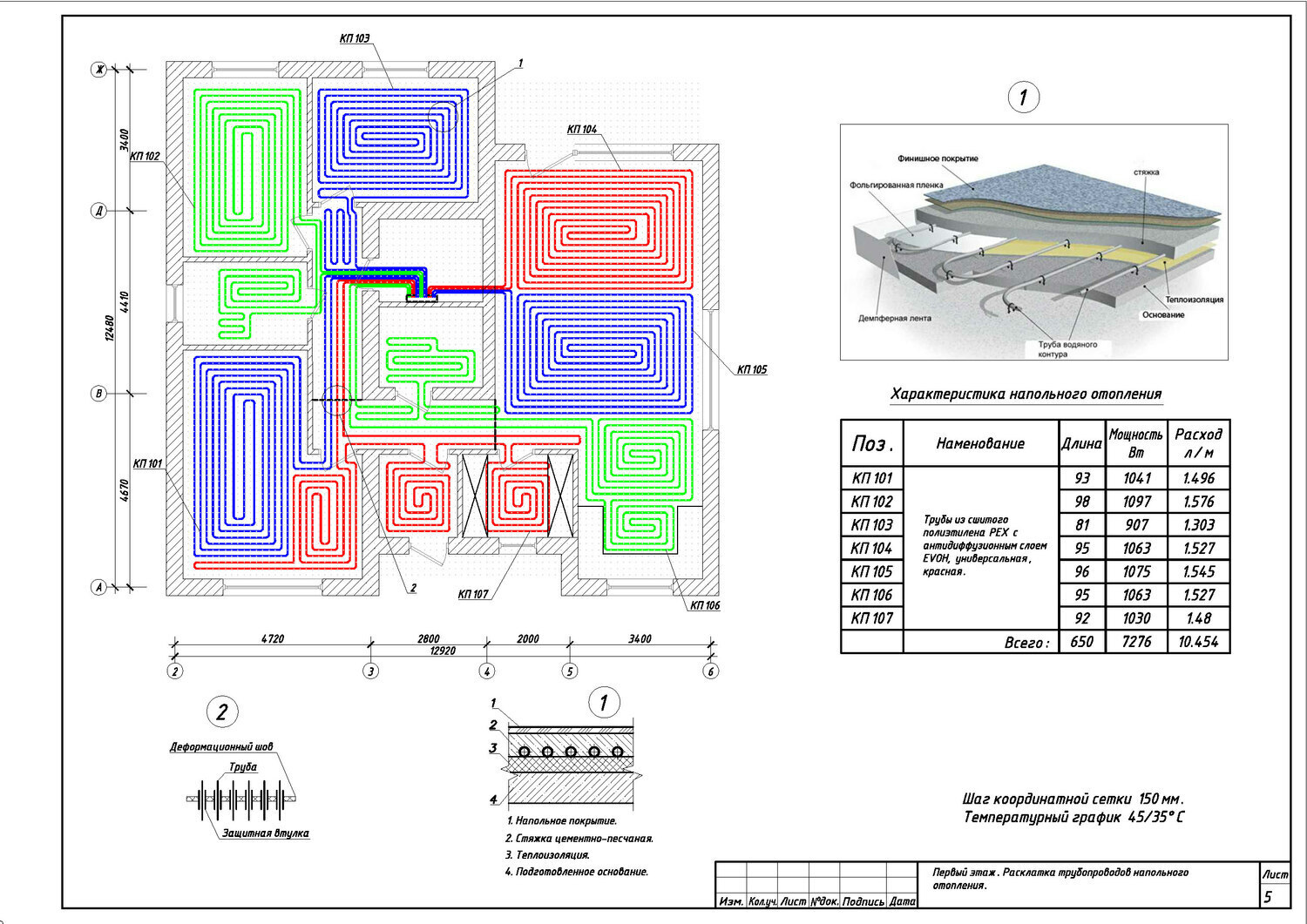

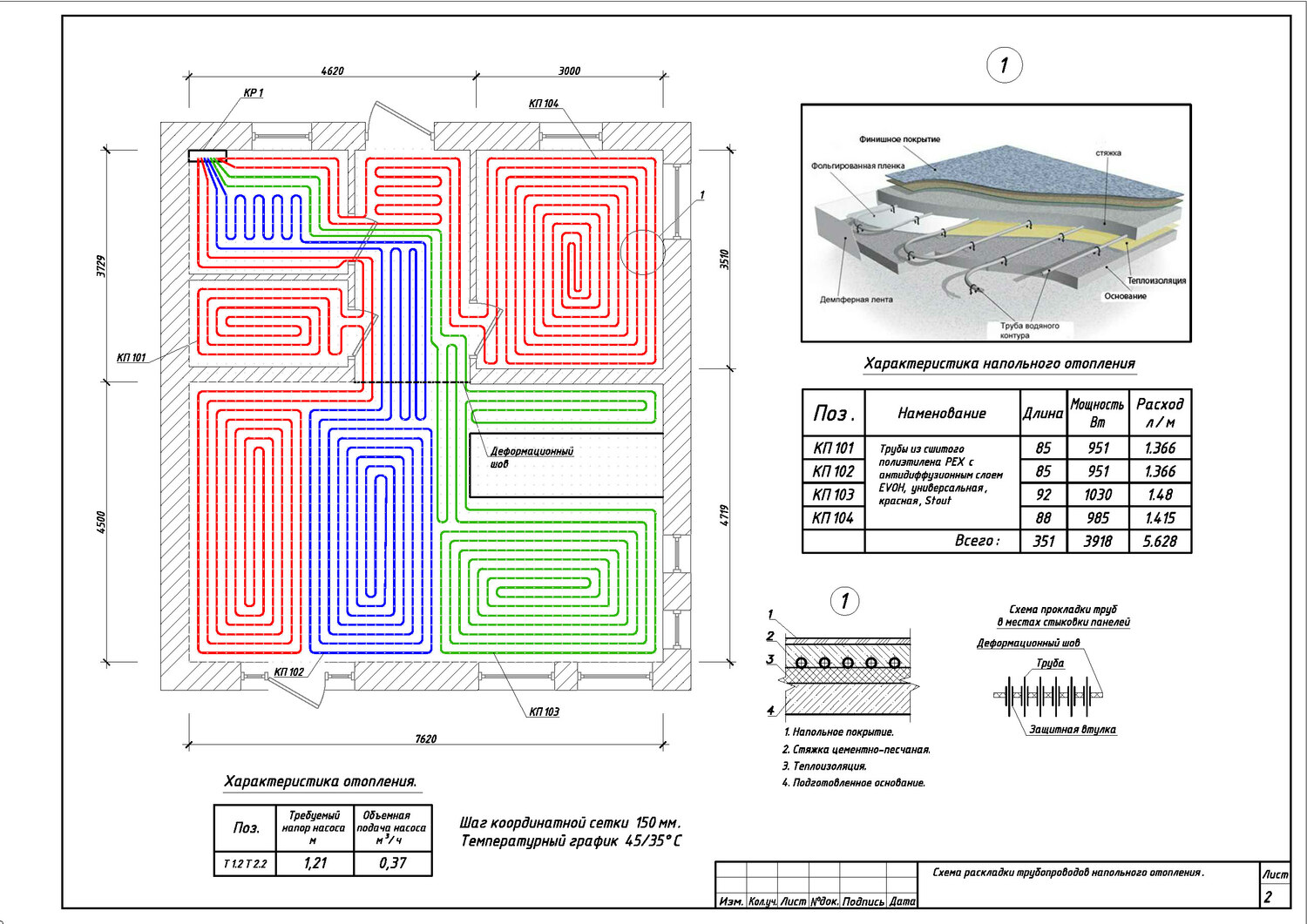

Схема укладки: координатная сетка, контуры и таблица параметров
Грамотно составленная схема укладки трубы — это не эскиз «от руки», а точный чертёж, выполненный на координатной сетке с ячейкой 150×150 мм. Такая сетка соответствует оптимальному шагу укладки трубы из сшитого полиэтилена и позволяет точно отсчитывать расстояния без дополнительных измерений. На этой же сетке фиксируются места расположения стен, дверных проёмов, мебели и оборудования — зоны, в которых укладка трубы не производится.

На схеме каждый контур обозначается отдельной линией с присвоенным номером. Номер контура соответствует номеру выхода на коллекторе. Это исключает путаницу при подключении и позволяет оперативно идентифицировать нужный контур при последующем обслуживании. Труба каждого контура прорисовывается от коллектора до конечной точки и обратно, с обозначением подачи и обратки.

Неотъемлемая часть схемы — сводная таблица параметров контуров. В ней по каждому контуру указывают длину трубы в метрах, выделяемую тепловую мощность в ваттах и расход теплоносителя в литрах в минуту. Последний параметр особенно важен для настройки ротаметров — расходомеров, установленных на коллекторе. Ротаметр позволяет выставить заданный объёмный расход для каждого контура независимо, что обеспечивает гидравлическую балансировку системы. Без этой настройки теплоноситель будет преимущественно циркулировать по коротким контурам с меньшим сопротивлением, а длинные контуры будут недополучать тепло.
Частые вопросы о схеме водяного тёплого пола
Можно ли сделать схему без проекта всего отопления?
Да, можно разработать отдельную схему водяного тёплого пола. Для расчёта потребуются план помещений, размеры и площади, назначение комнат, расположение окон и дверей, тип напольного покрытия, конструкция пола и сведения об источнике тепла.
Если тёплый пол будет частью общей системы отопления, желательно дополнительно учитывать радиаторы, котельную, насосно-смесительный узел и другие контуры. Это поможет правильно определить нагрузку, температуру теплоносителя и параметры оборудования.
Какой максимальной длины должен быть контур?
Длина контура зависит от диаметра и материала трубы, шага укладки, допустимого гидравлического сопротивления и параметров насоса. Для наиболее распространённой трубы 16×2 мм часто применяют контуры длиной примерно до 80–100 м вместе с подводящими участками.
Точное значение определяется расчётом. Слишком длинный контур может прогреваться неравномерно и потребовать повышенного давления насоса. Поэтому большие помещения обычно разделяют на несколько контуров примерно сопоставимой длины.
Как выбрать шаг трубы?
Шаг трубы выбирают по теплопотерям помещения, требуемой мощности тёплого пола, типу напольного покрытия, температуре теплоносителя и конструкции пола.
Обычно применяют шаг 100, 150 или 200 мм. У наружных стен, окон и панорамного остекления шаг может быть уменьшен для компенсации повышенных теплопотерь. Универсального шага для всех помещений нет: его следует подтверждать теплотехническим и гидравлическим расчётом.
Нужен ли отдельный коллектор?
Отдельный коллектор необходим, если тёплый пол состоит из нескольких контуров. На коллекторе подключаются подающая и обратная линии, регулируются расходы теплоносителя, а при необходимости устанавливаются расходомеры, запорная арматура, воздухоотводчик и оборудование для регулирования температуры.
Для небольшого объекта коллектор может обслуживать только тёплый пол. В сложной системе его параметры и расположение следует увязать с котельной, радиаторами и другими отопительными контурами.
Можно ли укладывать трубу под мебелью?
Под стационарной мебелью без ножек, встроенными шкафами, кухонными гарнитурами, сантехникой и другой мебелью, препятствующей теплоотдаче, трубу обычно не укладывают. Это позволяет не расходовать материалы на зоны, которые не участвуют в обогреве, и снижает риск перегрева отдельных участков.
Под лёгкой или мобильной мебелью укладка возможна, если она не перекрывает теплоотдачу. Все зоны без труб должны быть отражены на схеме до начала монтажа.
Как учитывается напольное покрытие?
Напольное покрытие влияет на теплопередачу и максимальную температуру поверхности. При расчёте учитывают материал, толщину и тепловое сопротивление покрытия.
Керамическая плитка и керамогранит хорошо передают тепло. Для ламината, инженерной доски, линолеума и других материалов необходимо проверить совместимость с водяным тёплым полом и допустимую температуру нагрева. Эти данные учитывают при выборе шага трубы и температурного режима системы.
Подходит ли тёплый пол как единственный источник отопления?
В некоторых зданиях — да, если теплопотери помещений позволяют покрыть их мощностью тёплого пола. Такая возможность зависит от утепления дома, площади остекления, климатических условий, напольного покрытия и допустимой температуры поверхности пола.
В помещениях с большими теплопотерями тёплый пол может работать совместно с радиаторами или другими отопительными приборами. Решение принимают по результатам расчёта теплопотерь и требуемой тепловой нагрузки.
Что входит в итоговую документацию?
Состав зависит от задачи и объёма проектирования. В проект схемы водяного тёплого пола обычно входят:
-план раскладки труб по помещениям;
-обозначение и нумерация контуров;
-длина каждого контура;
-шаг укладки;
-расположение коллектора;
-направления подачи и обратки;
-расчётные расходы теплоносителя;
-тепловая нагрузка;
Итог
Тёплый пол — система, в которой каждый элемент взаимосвязан. Бетонная стяжка аккумулирует и равномерно распределяет тепло, схема укладки трубы определяет эффективность нагрева, а правильно составленная проектная документация — залог корректной балансировки и долгосрочной безотказной работы. Выбор схемы раскладки (спираль, спираль с краевой зоной или с уменьшенным шагом у наружной стены), соблюдение оптимального шага укладки для конкретного типа трубы и точное заполнение таблицы параметров контуров позволяют получить систему, которая работает именно так, как рассчитано — без перегревов, холодных зон и лишних затрат на энергию.
