Водяной теплый пол своими руками: монтаж по шагам, схема и расчёты

Водяной теплый пол своими руками
8 простых шагов для монтажа теплого пола
Водяной теплый пол — это низкотемпературная система отопления, в которой нагретый теплоноситель движется по трубам, уложенным в конструкцию пола. Тепло распределяется по всей площади помещения, поэтому поверхность прогревается равномерно. Такая система хорошо сочетается с газовыми и электрическими котлами, тепловыми насосами и другими регулируемыми источниками тепла.

Самостоятельный монтаж водяного теплого пола возможен, если заранее выполнить теплотехнический расчет, подготовить схему контуров и подобрать необходимое оборудование. Ошибки на этапе укладки сложно исправить после заливки стяжки. Поэтому необходимо проверить основание, соединения, длину контуров, толщину теплоизоляции и параметры опрессовки до начала бетонных работ.
В многоквартирном доме нельзя самовольно подключать водяной теплый пол к централизованному отоплению. Это может нарушить гидравлический баланс системы здания. Возможность монтажа и порядок согласования зависят от проекта дома и местных требований. В частном доме систему также желательно проектировать с учетом теплопотерь каждого помещения.

Шаг 1. Подготовка поверхности
Монтаж начинают с удаления старого покрытия, строительного мусора, пыли и непрочных участков основания. Бетонную плиту проверяют на наличие трещин, отслоений и заметных перепадов. Повреждения расшивают и заполняют подходящим ремонтным составом. Масляные пятна и другие загрязнения, которые снижают сцепление материалов, полностью удаляют.

Основание должно быть ровным. Допустимый перепад следует проверять по проекту и требованиям производителя выбранной системы. На практике при монтаже теплоизоляционных плит стараются не допускать неровностей более 5 мм на контролируемом участке. Если перепады больше, основание выравнивают ремонтной смесью, цементно-песчаным раствором или черновой стяжкой.

Ровная поверхность нужна не только для удобной укладки утеплителя. Плиты должны плотно прилегать к основанию и друг к другу. Пустоты под ними могут привести к прогибам, трещинам стяжки и неравномерной толщине пола. После выравнивания необходимо дождаться высыхания состава и повторно очистить поверхность.
Шаг 2. Устройство гидроизоляции
Гидроизоляция защищает нижележащие конструкции от влаги во время заливки стяжки и последующей эксплуатации. В сухих помещениях часто применяют плотную полиэтиленовую пленку или полимерную мембрану. Полотна укладывают с нахлестом не менее 100 мм, а стыки герметично соединяют влагостойкой лентой. Материал заводят на стены выше уровня будущей стяжки.

В санузлах, душевых, котельных и других помещениях с риском протечек обычно требуется более надежная гидроизоляция. Для этого используют обмазочные полимерные или битумно-полимерные составы. Особое внимание уделяют углам, проходам труб и примыканиям к стенам. Эти места усиливают гидроизоляционной лентой или специальными манжетами.

Следует учитывать, что разделительная полиэтиленовая пленка и полноценная гидроизоляция выполняют разные задачи. Обычная пленка ограничивает уход влаги из раствора и разделяет слои, но не всегда обеспечивает защиту от длительных протечек. Тип материала выбирают по назначению помещения, конструкции перекрытия и требованиям проекта.

Шаг 3. Укладка демпферной ленты
Демпферную ленту закрепляют по всему периметру помещения, вдоль стен, колонн, дверных проемов и других жестких конструкций. Она компенсирует температурное расширение стяжки при нагреве. Без такого зазора бетон может упереться в стены, из-за чего возрастает риск появления трещин и передачи ударного шума.

Компенсационный слой ленты должен иметь толщину не менее 5 мм, а высота ленты должна перекрывать общую высоту стяжки и финишного покрытия. До завершения отделки оставляют запас не менее 20 мм над уровнем чистого пола. Излишки срезают только после укладки покрытия.

В больших помещениях одной периметральной ленты недостаточно. Стяжку разделяют деформационными швами в соответствии с проектом. Отдельные участки предусматривают возле дверных проемов, в помещениях сложной формы и на границах контуров. Трубы, пересекающие такой шов, защищают гильзой или гофрированной трубкой, чтобы они могли свободно двигаться при расширении стяжки.

Шаг 4. Укладка утеплителя
Теплоизоляция направляет тепловой поток вверх и уменьшает потери энергии через перекрытие. Для водяного теплого пола используют материалы, способные выдерживать расчетную нагрузку от стяжки, мебели и людей. Чаще всего применяют жесткие плиты из экструдированного пенополистирола или специального пенополистирола достаточной прочности.

Плиты укладывают плотно, без открытых щелей, со смещением поперечных швов. Такой способ называют укладкой с разбежкой. Если утеплитель монтируется в два слоя, стыки верхнего ряда не должны совпадать со стыками нижнего. Зазоры между плитами закрывают подходящим материалом, чтобы раствор не проникал вниз и не создавал мостики холода.

Толщина теплоизоляции зависит от конструкции пола, климатических условий и помещения под перекрытием. Над отапливаемой комнатой рекомендуемая толщина утеплителя 30 мм. Над неотапливаемым помещением 50 мм, полы комнат, граничащих с наружным воздухом 100 мм. Точное значение определяют расчетом сопротивления теплопередаче.

Шаг 5. Раскладка труб водяного теплого пола

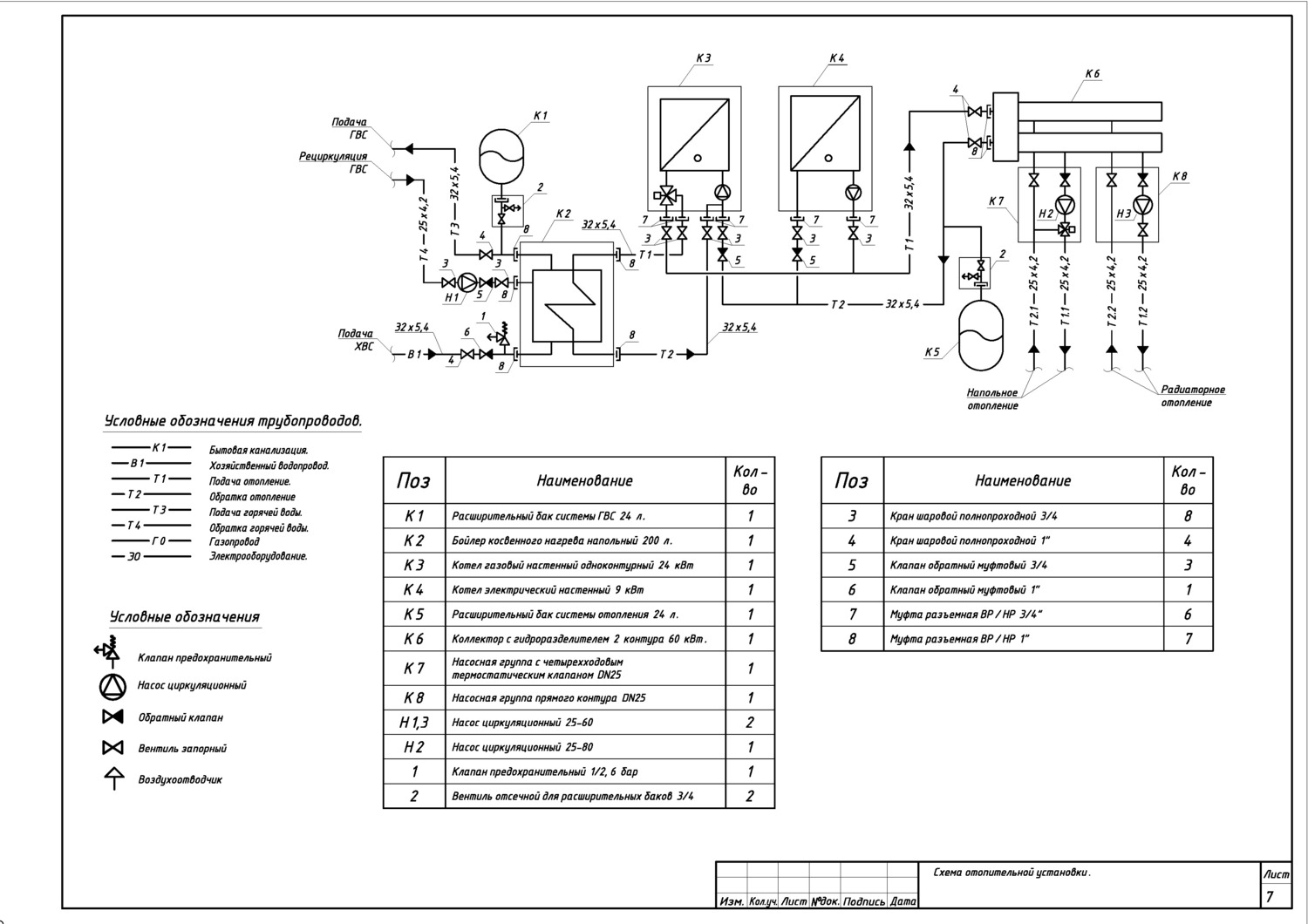

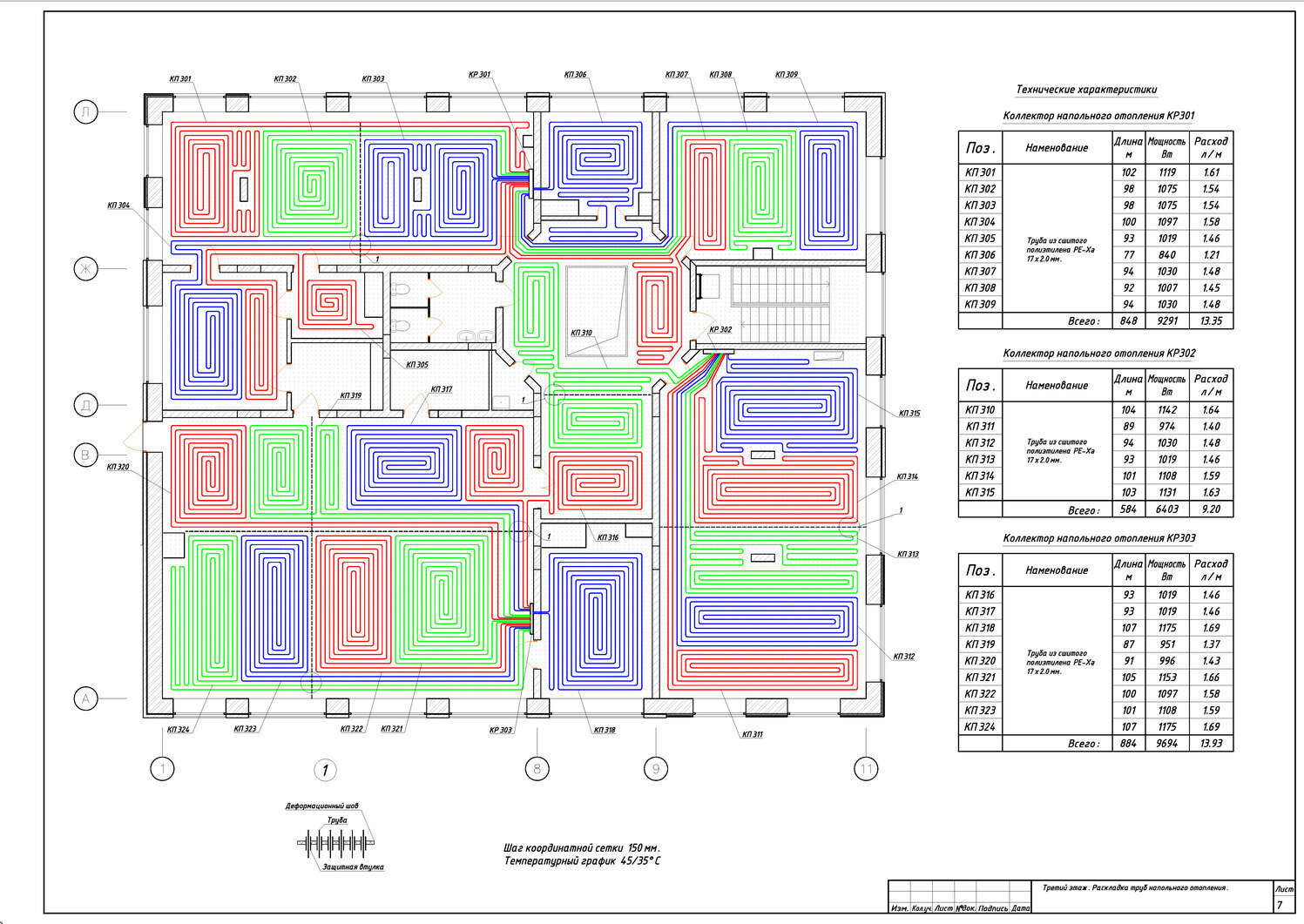

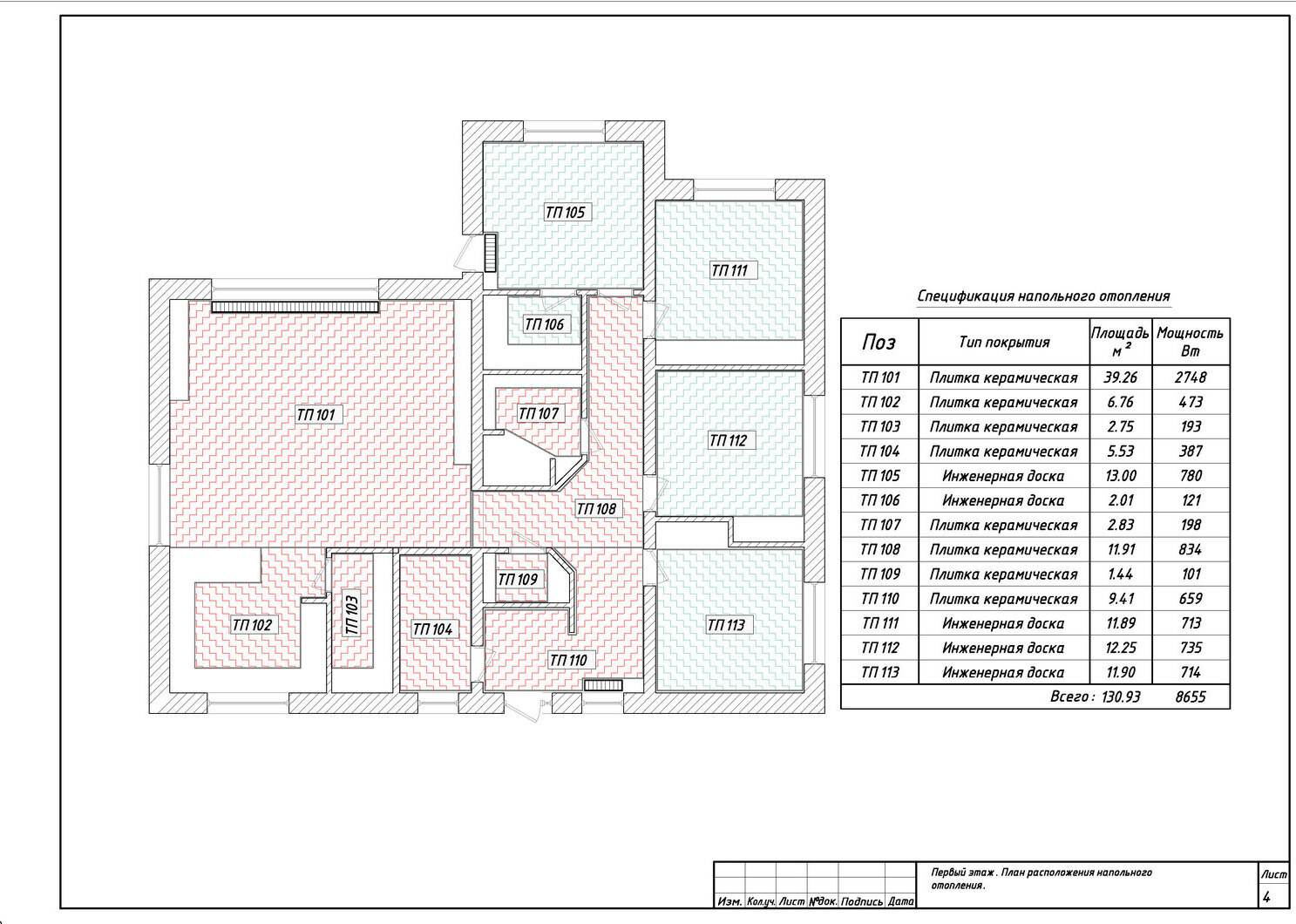

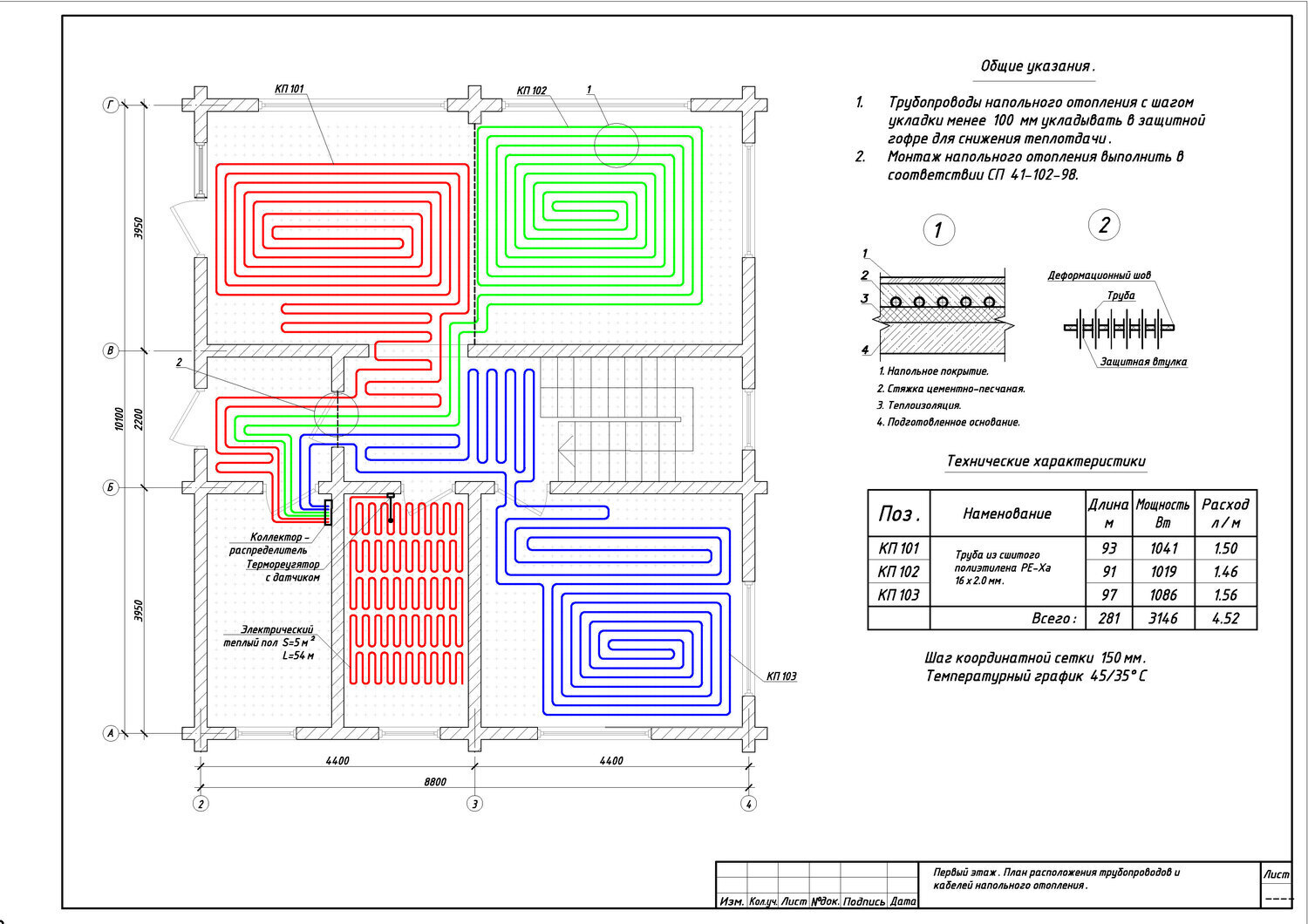

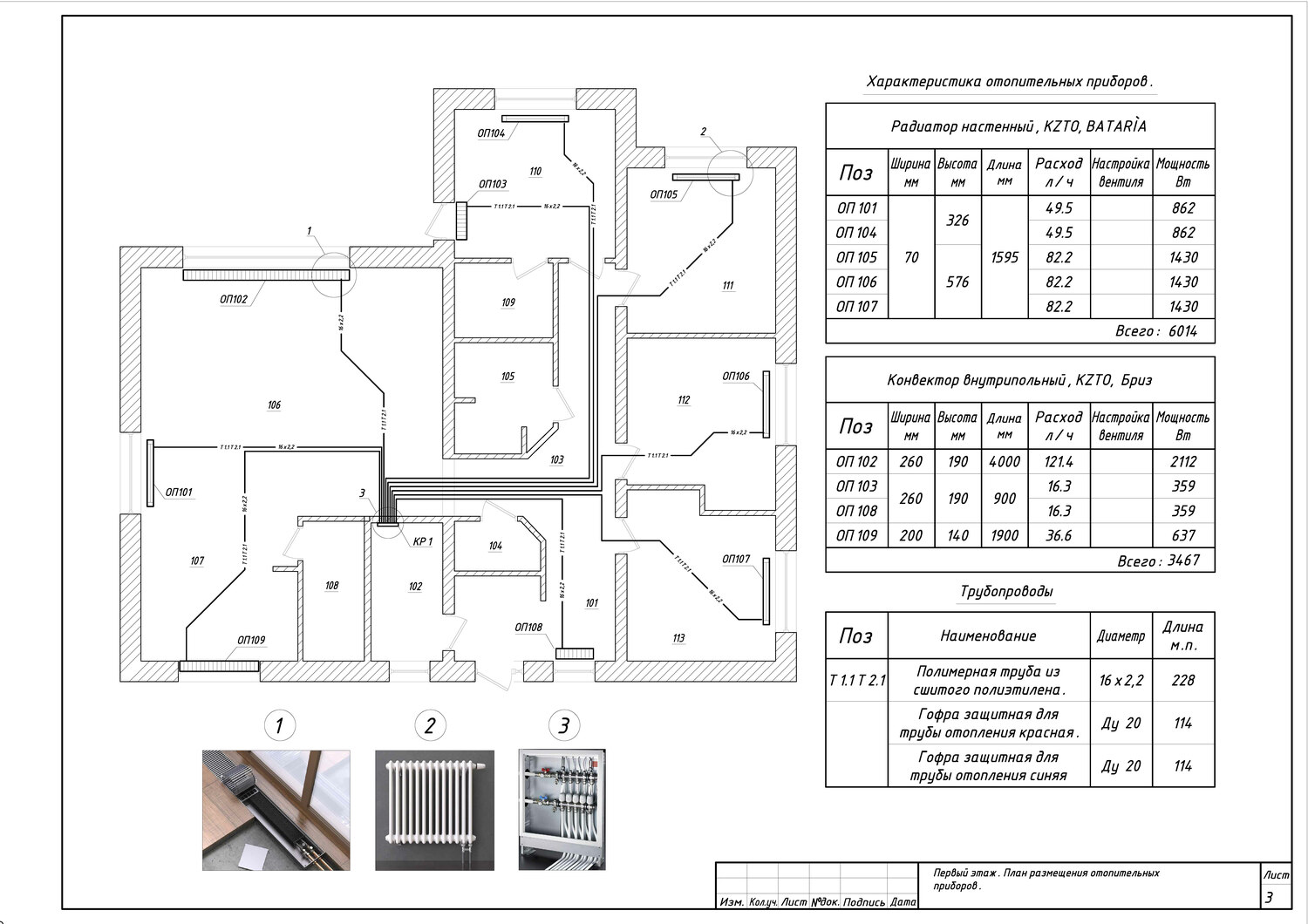

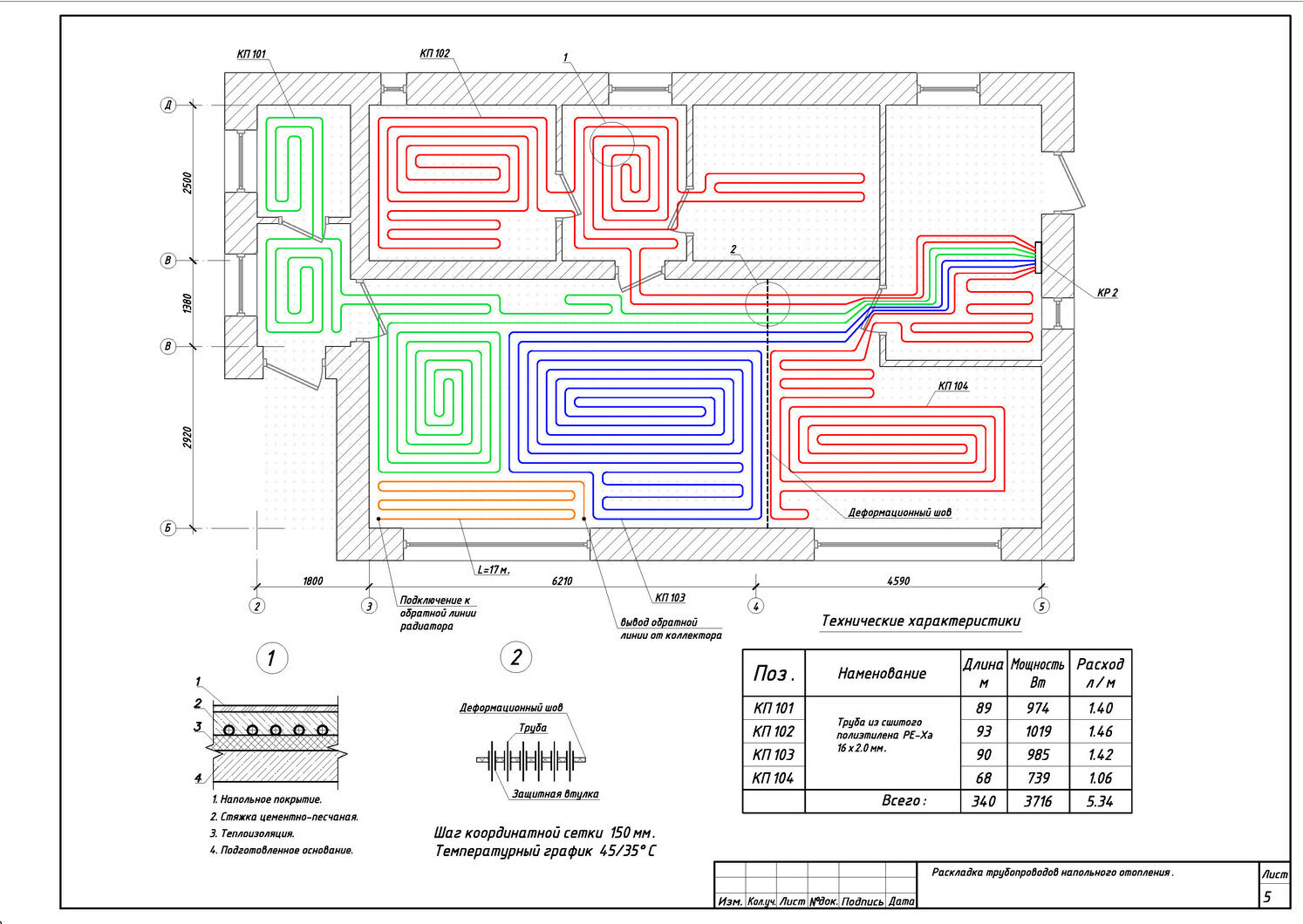

Перед укладкой труб на утеплитель переносят схему контуров. На ней отмечают расположение коллектора, направление петель, шаг монтажа и зоны стационарной мебели. Под встроенными шкафами, кухонными модулями без вентиляционного зазора и сантехническим оборудованием трубы обычно не прокладывают. Это сокращает расход материала и снижает риск локального перегрева покрытия.

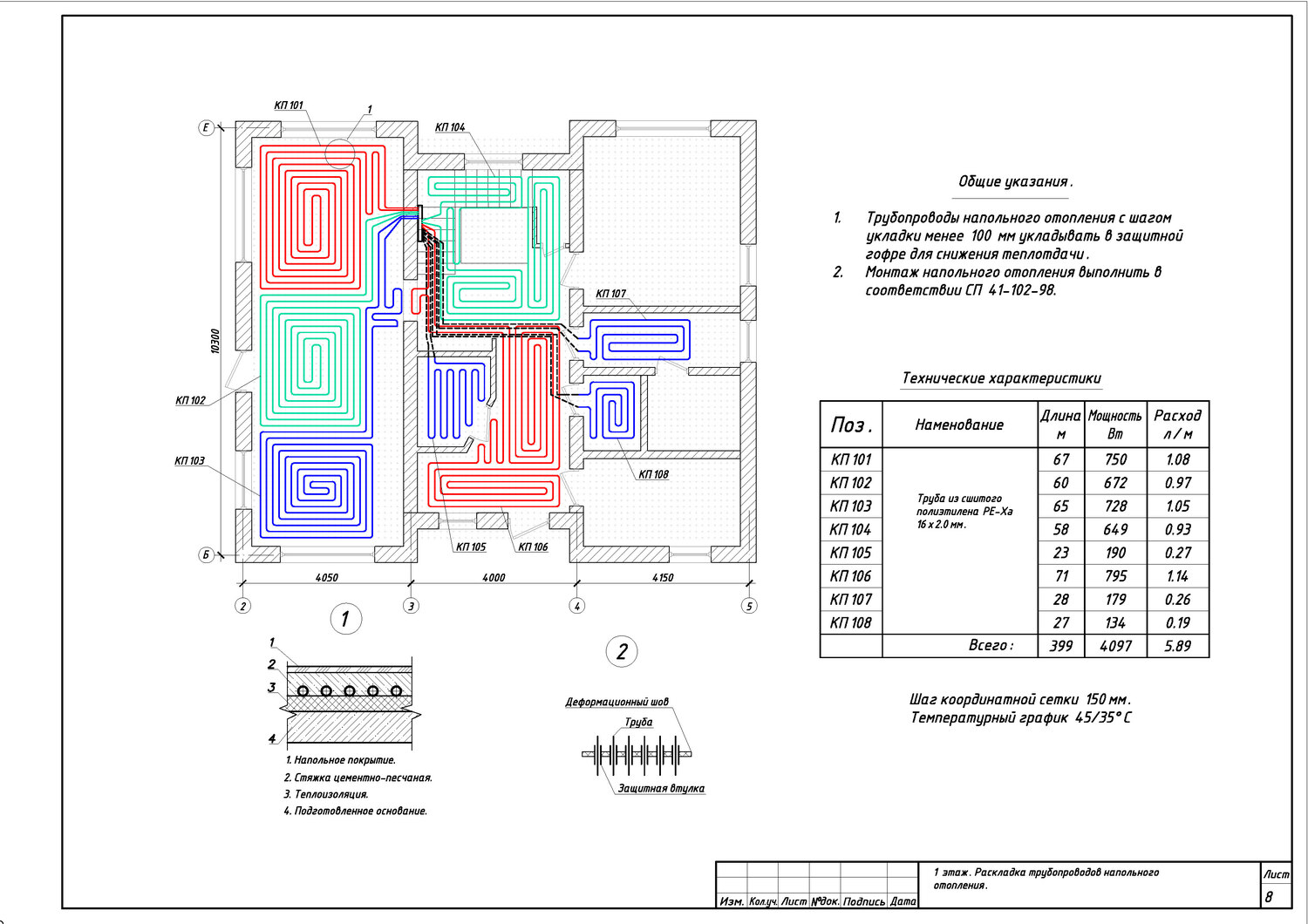

Наиболее равномерный нагрев обеспечивает схема «улитка». Подающая и обратная трубы проходят рядом, благодаря чему горячие и более холодные участки чередуются. Схема «змейка» проще в укладке, но температура поверхности вдоль контура может заметно снижаться. Ее чаще используют на небольших площадях или в краевых зонах.

Шаг между трубами определяют расчетом. В жилых помещениях часто применяют расстояние от 100 до 200 мм, но это не универсальное правило. Возле наружных стен и окон шаг иногда уменьшают, чтобы компенсировать повышенные теплопотери. Слишком редкая укладка может создать заметные полосы разной температуры, а слишком плотная увеличивает расход труб и гидравлическое сопротивление.

Контуры стараются делать близкими по длине, чтобы упростить балансировку. Допустимая длина зависит от диаметра трубы, расхода теплоносителя и мощности насоса. Для распространенной трубы 16 мм на практике часто ограничиваются диапазоном примерно 80–100 м на один контур, однако точное значение определяет гидравлический расчет. Трубу укладывают цельным отрезком без скрытых соединений внутри стяжки.
Шаг 6. Подключение и проверка системы
Концы каждого контура подключают к подающему и обратному коллекторам. Все петли подписывают, чтобы после заливки не перепутать комнаты. Коллекторный узел оснащают расходомерами, регулировочными клапанами, воздухоотводчиками и сливными кранами. При необходимости устанавливают смесительный узел и отдельный циркуляционный насос.

Перед опрессовкой контуры заполняют водой по очереди. Воздух полностью удаляют через обратную линию. После заполнения систему проверяют испытательным давлением. Значение выбирают по проекту, паспорту трубы и инструкции производителя. Давление 3 бар может быть недостаточным для некоторых систем: часто испытание проводят при давлении примерно в 1,5 раза выше рабочего, а отдельные производители требуют не менее 6 бар.

Во время проверки осматривают коллектор, фитинги и открытые участки труб. Давление контролируют в течение времени, указанного в технической документации. Резкое снижение показаний говорит о негерметичности, но небольшое изменение возможно из-за температуры воды и растяжения полимерной трубы. Заливать стяжку можно только после успешной проверки. Во время бетонирования трубы обычно оставляют заполненными и под испытательным или рабочим давлением согласно инструкции производителя.

Шаг 7. Заливка стяжки
Для заливки используют состав, предназначенный для теплых полов. Это может быть цементно-песчаная смесь, мелкозернистый бетон или заводской раствор с подходящей прочностью и подвижностью. Добавки и фибру применяют только в дозировке производителя. Самовольное увеличение количества воды облегчает укладку, но снижает прочность бетона и повышает риск трещин.

Толщина слоя над верхней точкой трубы зависит от прочности стяжки. Для традиционной цементной стяжки часто принимают не менее 45 мм над трубами. Некоторые заводские смеси допускают меньший слой, но только при прямом указании производителя. Слишком тонкая стяжка может растрескаться, а чрезмерно толстая увеличивает нагрузку на перекрытие и делает систему более инертной.

Раствор распределяют аккуратно, не повреждая трубы и крепления. Поверхность выравнивают по маякам. После заливки стяжку защищают от сквозняков, быстрого высыхания и прямого солнца. По ней нельзя ходить до набора начальной прочности. Для многих цементных составов осторожная ходьба возможна через 5–7 дней, но срок необходимо уточнять в паспорте смеси.

Первый нагрев выполняют через 21 день при температуре теплоносителя 25⁰С в течении 3 дней. Запуск проводят постепенно: начинают с низкой температуры теплоносителя и затем повышают ее небольшими шагами. Резкий прогрев сырой стяжки способен вызвать трещины. Последующие 4 дня поддерживают температуру теплоносителя 55⁰С. Стандартная цементная стяжка достигает расчетной прочности за 28 суток при нормальных условиях. Специальные быстротвердеющие смеси могут быть готовы раньше.

Шаг 8. Укладка финишного покрытия
Перед чистовой отделкой проверяют ровность и остаточную влажность стяжки. Способ измерения и допустимое значение зависят от вида покрытия и клея. Ориентироваться только на цвет или количество прошедших дней нельзя. Толстая стяжка, низкая температура и высокая влажность воздуха заметно увеличивают срок высыхания.

Для теплого пола подходят керамическая плитка и керамогранит. Они хорошо проводят тепло и устойчивы к перепадам температуры. Для монтажа используют эластичный клей и затирку, совместимые с нагреваемыми основаниями. Деформационные швы стяжки нельзя жестко перекрывать плиткой: их переносят в покрытие и заполняют эластичным материалом.

Ламинат, паркетная доска, линолеум и виниловые покрытия должны иметь разрешение производителя для использования с водяным теплым полом. Важно учитывать суммарное тепловое сопротивление покрытия и подложки. Толстая подложка снижает теплоотдачу и заставляет систему работать при более высокой температуре. Для деревянных покрытий также соблюдают ограничение температуры поверхности, указанное производителем.

После завершения монтажа отопление включают плавно. Температуру теплоносителя увеличивают поэтапно, наблюдая за давлением, работой контуров и состоянием покрытия. Затем систему балансируют расходомерами на коллекторе. Правильная настройка обеспечивает одинаковый прогрев помещений и не допускает лишнего расхода энергии.

Вывод
Водяной теплый пол своими руками можно смонтировать надежно, если соблюдать последовательность работ: выровнять основание, сделать гидроизоляцию, закрепить демпферную ленту, уложить расчетный слой утеплителя, смонтировать цельные контуры, выполнить опрессовку, правильно залить стяжку и подобрать совместимое покрытие. Главные условия долговечной работы — предварительный расчет, отсутствие соединений труб внутри стяжки, проверка герметичности и постепенный запуск после полного созревания основания. Если нет опыта гидравлических и теплотехнических расчетов, проект и настройки коллектора лучше доверить профильному специалисту.
