Электрокотел для отопления — расчет и проектирование котельной

Электрический котел как основной или резервный источник тепла: устройство, выбор, проектирование и монтаж
Электрический котел преобразует электрическую энергию в тепло и передает его теплоносителю системы отопления. Оборудование используют в частных домах, квартирах, коммерческих помещениях, мастерских и на небольших производственных объектах. Котел может постоянно отапливать здание или автоматически включаться при остановке другого источника тепла.

Главные преимущества электрического отопления — отсутствие дымохода, компактные размеры и точное управление температурой. В процессе работы котел не сжигает топливо и не образует дымовые газы. Благодаря этому помещение не нуждается в отдельной системе отвода продуктов сгорания. Однако для установки оборудования требуется достаточная выделенная электрическая мощность и исправная проводка.
Экономическая эффективность решения зависит от тарифа на электроэнергию, теплопотерь здания и режима эксплуатации. Электрический котел почти полностью преобразует полученную электроэнергию в тепло непосредственно в месте установки. При этом один киловатт-час электричества дает примерно один киловатт-час тепловой энергии. Поэтому для постоянного отопления особенно важны качественное утепление дома, погодозависимое управление и многотарифный учет, если он доступен в конкретном регионе.
Электрический котел в роли основного и резервного источника тепла
В качестве основного источника электрический котел подходит для хорошо утепленных домов, объектов без подключения к газовой сети и помещений с периодическим использованием. Такое оборудование удобно для дач, небольших коттеджей, офисов и мастерских. Оно работает автоматически, не требует хранения топлива и позволяет поддерживать заданную температуру без постоянного контроля.

Перед выбором электрического отопления необходимо проверить доступную мощность электросети. Следует учитывать не только потребление котла, но и одновременную работу водонагревателя, кухонной плиты, насоса, кондиционеров и другой техники. Если выделенной мощности недостаточно, автоматика будет отключать вводной защитный аппарат или ограничивать работу оборудования.
Резервный электрический котел часто устанавливают вместе с газовым, твердотопливным или жидкотопливным теплогенератором. Он поддерживает температуру при остановке основного оборудования, во время обслуживания или после прогорания топлива. В системе с твердотопливным котлом электрический источник может автоматически включаться ночью и защищать дом от замерзания.

При совместной работе нескольких теплогенераторов требуется согласованное управление. Автоматика должна учитывать температуру теплоносителя, комнатную температуру и состояние основного котла. Для гидравлического разделения контуров могут применяться гидравлическая стрелка, буферная емкость или отдельные насосные группы. Точная схема зависит от мощности оборудования, количества контуров и рекомендаций производителей.
Устройство и принцип действия электрического котла
Наиболее распространены электрические котлы с трубчатыми электронагревателями, или ТЭНами. Внутри корпуса расположен теплообменный бак, через который проходит вода или незамерзающая жидкость. ТЭНы нагревают теплоноситель, после чего циркуляционный насос направляет его к радиаторам, конвекторам или трубам теплого пола.
Мощность обычно регулируется ступенчато. Например, котел на 9 кВт может включать несколько нагревательных элементов по отдельности. Автоматика подключает нужное количество ступеней в зависимости от температуры теплоносителя и сигнала комнатного термостата. Более точное управление уменьшает частоту включений, снижает нагрузку на контакторы и помогает поддерживать стабильную температуру.
В состав настенного электрического котла могут входить циркуляционный насос, расширительный бак, воздухоотводчик, предохранительный клапан, датчик давления и электронная плата управления. Такие модели фактически представляют собой небольшую готовую котельную. У простых аппаратов часть гидравлических компонентов отсутствует, поэтому их устанавливают отдельно.
Помимо ТЭНовых моделей, существуют электродные и индукционные котлы. В электродном оборудовании тепло выделяется при прохождении электрического тока через теплоноситель. Для нормальной работы важны его электрическая проводимость и состав. Индукционные модели нагревают металлический элемент с помощью электромагнитного поля. Эти технологии предъявляют особые требования к проектированию и обслуживанию, поэтому в бытовых системах чаще применяются понятные и широко доступные ТЭНовые котлы.
Основные технические характеристики
Главная характеристика электрического котла — тепловая мощность. Она должна покрывать расчетные теплопотери здания при минимальной наружной температуре, принятой для региона. Распространенное правило «1 кВт на 10 м²» дает лишь приблизительный результат и не учитывает климат, высоту потолков, площадь окон, вентиляцию, качество утепления и форму здания.
Точный подбор выполняют по расчету теплопотерь. В нем учитывают сопротивление теплопередаче стен, пола, крыши, окон и дверей, а также расход тепла на нагрев поступающего воздуха. Для нового дома расчет желательно выполнить до покупки отопительного оборудования. Слишком слабый котел не сможет обеспечить нужную температуру в мороз, а чрезмерный запас мощности повысит требования к электросети и может привести к частым включениям.

Важное значение имеет напряжение питания. Малые модели часто подключаются к однофазной сети 230 В, а более мощное оборудование — к трехфазной сети 400 В. Конкретные пределы определяет производитель. Возможность подключения зависит от разрешенной мощности объекта, состояния вводного кабеля и параметров защитной автоматики.
Также учитывают диапазон регулирования температуры, количество ступеней мощности, допустимое рабочее давление и максимальную температуру теплоносителя. Для закрытой бытовой системы часто применяется рабочее давление около 1–2 бар в холодном или прогретом состоянии в зависимости от проекта, а предохранительный клапан нередко рассчитан на 3 бара. Точные значения всегда сверяют с паспортом котла и других компонентов.

При выборе важно проверить комплектацию. Встроенный насос и расширительный бак упрощают монтаж, но их параметры должны соответствовать конкретной системе. Для большого дома или нескольких отопительных контуров производительности встроенного насоса может не хватить. Объем штатного расширительного бака также может оказаться недостаточным при большом количестве теплоносителя.
Критерии выбора электрического котла
Выбор начинают с расчета необходимой мощности и проверки электроснабжения. Если котел используется только как резервный источник, его мощность не всегда должна полностью покрывать теплопотери здания. Оборудование может поддерживать безопасную температуру до восстановления работы основного теплогенератора. Для постоянного отопления мощность подбирают с учетом расчетного режима и реальных теплопотерь.
Следующий критерий — способ управления. Простая автоматика поддерживает заданную температуру воды, но не учитывает изменения температуры воздуха в комнатах. Подключение комнатного термостата позволяет котлу работать по фактической потребности здания в тепле. Погодозависимый контроллер изменяет температуру подачи в зависимости от температуры на улице, что делает работу системы более стабильной.
Для дистанционного контроля применяют Wi-Fi- или GSM-модули. Они позволяют менять настройки, получать сообщения об аварии и контролировать температуру во время отсутствия владельца. Эта функция особенно полезна для загородного дома. Однако дистанционное управление не заменяет правильно выполненную защиту от замерзания, отключения электричества и падения давления.

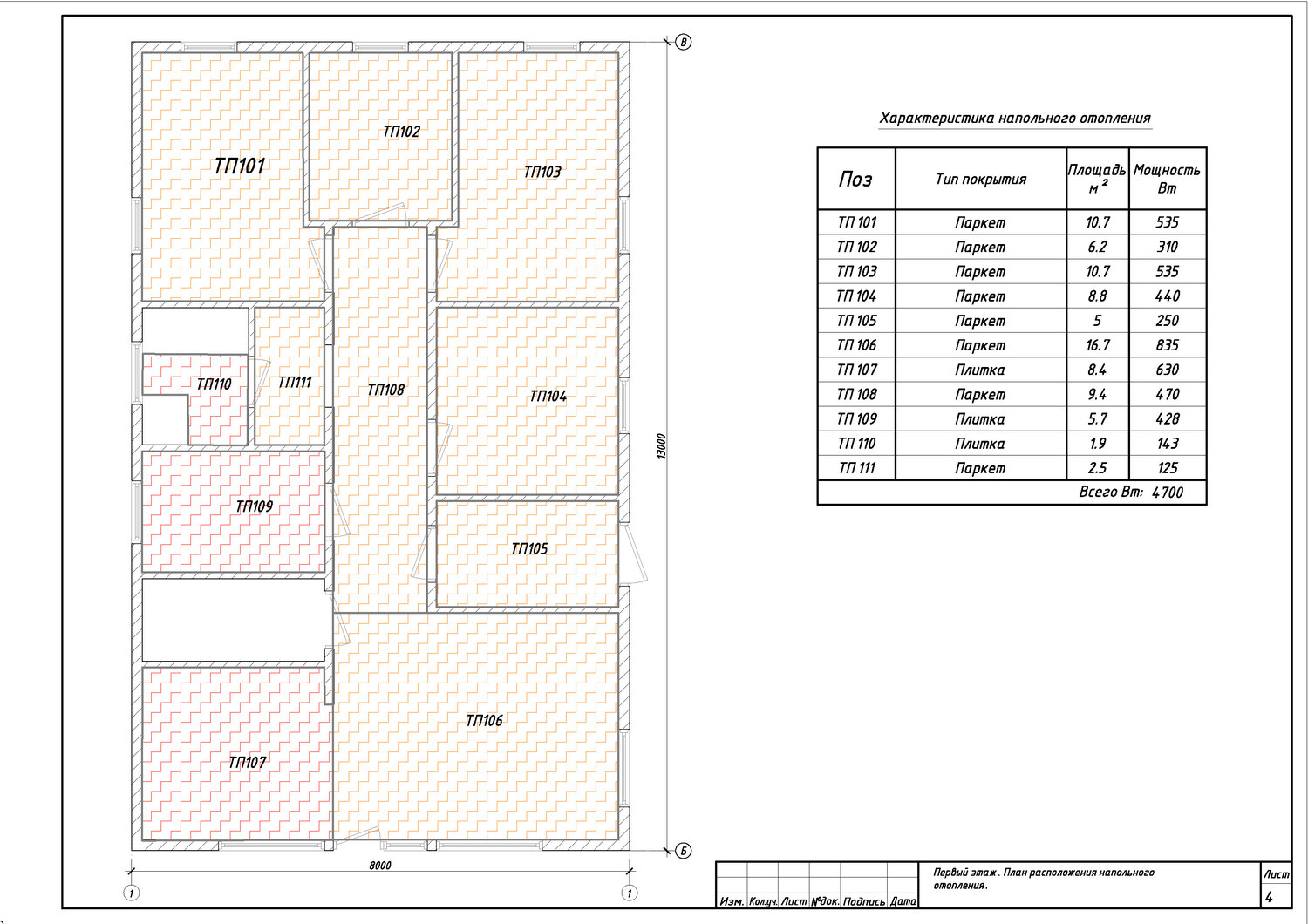

Необходимо учитывать возможность подключения бойлера косвенного нагрева, теплого пола и нескольких температурных зон. Радиаторы могут работать с более горячим теплоносителем, чем водяной теплый пол. Поэтому низкотемпературному контуру часто требуется отдельный смесительный узел и собственный циркуляционный насос.
Надежность котла зависит не только от бренда, но и от доступности сервисного обслуживания. До покупки стоит проверить срок гарантии, наличие запасных ТЭНов, датчиков, контакторов и плат управления. Важны понятная техническая документация и возможность официального ремонта в регионе эксплуатации.
Требования к системе отопления

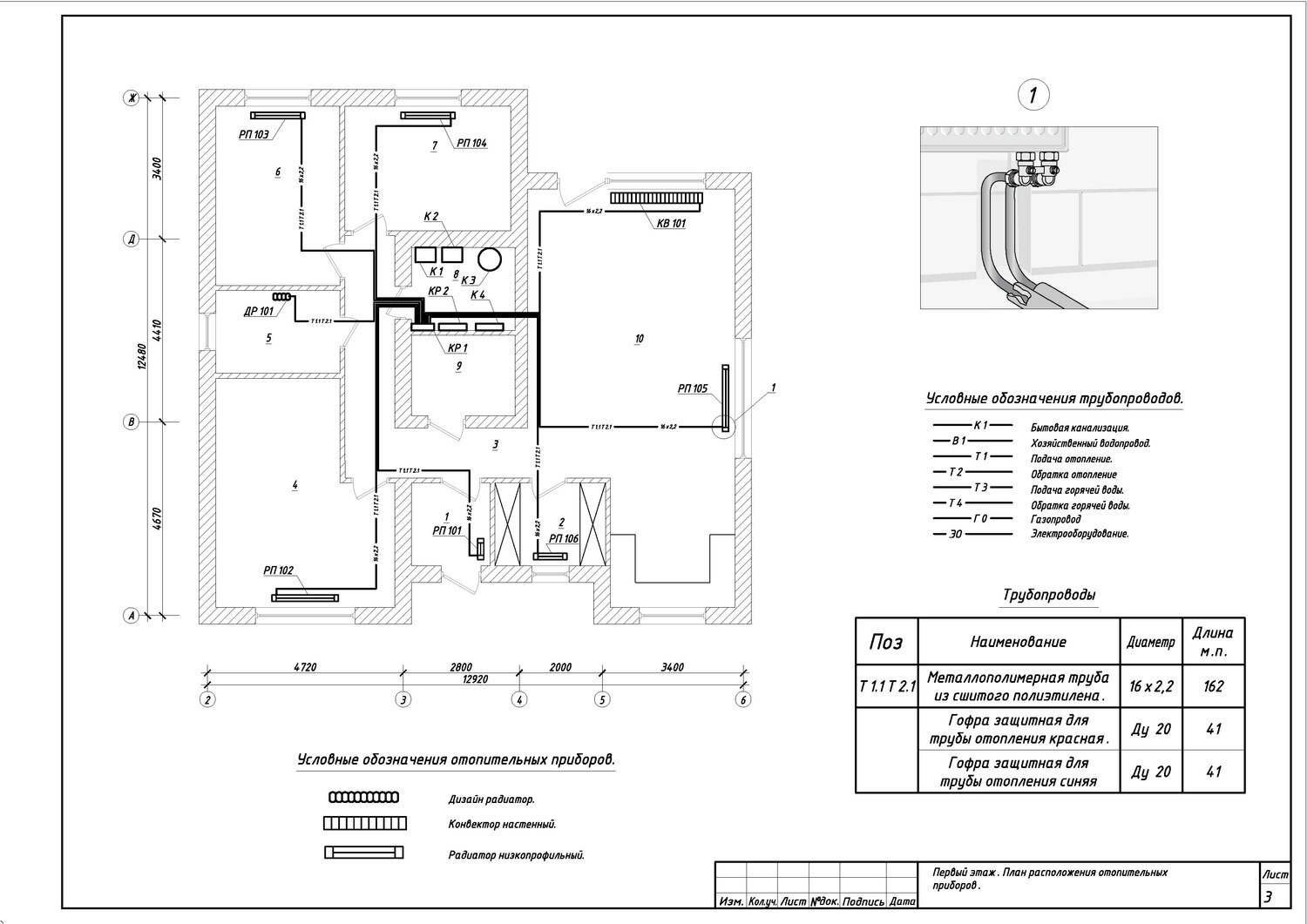

Электрический котел может работать в радиаторной, конвекторной или напольной системе отопления. Трубопроводы и приборы должны быть рассчитаны на рабочие температуру и давление. Диаметры труб подбирают по расходу теплоносителя и допустимой скорости движения воды. Слишком узкие участки увеличивают гидравлическое сопротивление и нагрузку на насос.

В закрытой системе необходимо предусмотреть компенсацию теплового расширения воды. Эту задачу выполняет мембранный расширительный бак. Его объем рассчитывают с учетом общего количества теплоносителя, диапазона температур и начального давления. Если встроенного бака недостаточно, устанавливают дополнительный.
В системе не должно оставаться воздуха. Воздушные пробки ухудшают циркуляцию, создают шум и могут привести к перегреву нагревательных элементов. Для удаления воздуха применяют автоматические воздухоотводчики в верхних точках и ручные краны на радиаторах. После заполнения системы необходимо проверить давление и удалить воздух из всех контуров.
Качество теплоносителя влияет на срок службы ТЭНов и теплообменника. Жесткая вода способствует образованию накипи, которая ухудшает передачу тепла и повышает температуру поверхности нагревателя. Использовать незамерзающую жидкость можно только в том случае, если это разрешено производителем котла. Антифриз имеет другую теплоемкость и вязкость, поэтому может потребоваться более производительный насос и корректировка настроек.

Основные элементы обвязки электрического котла

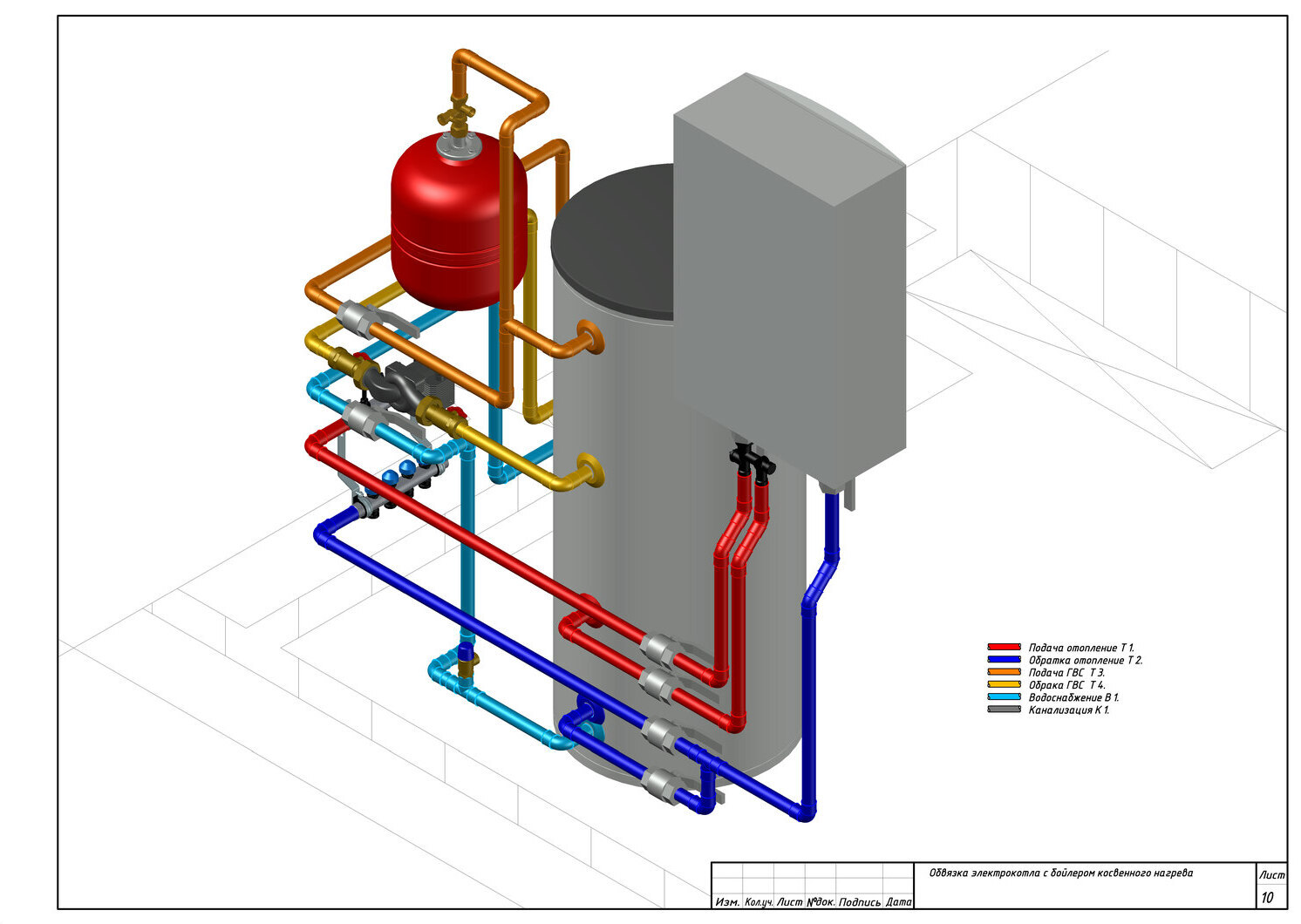

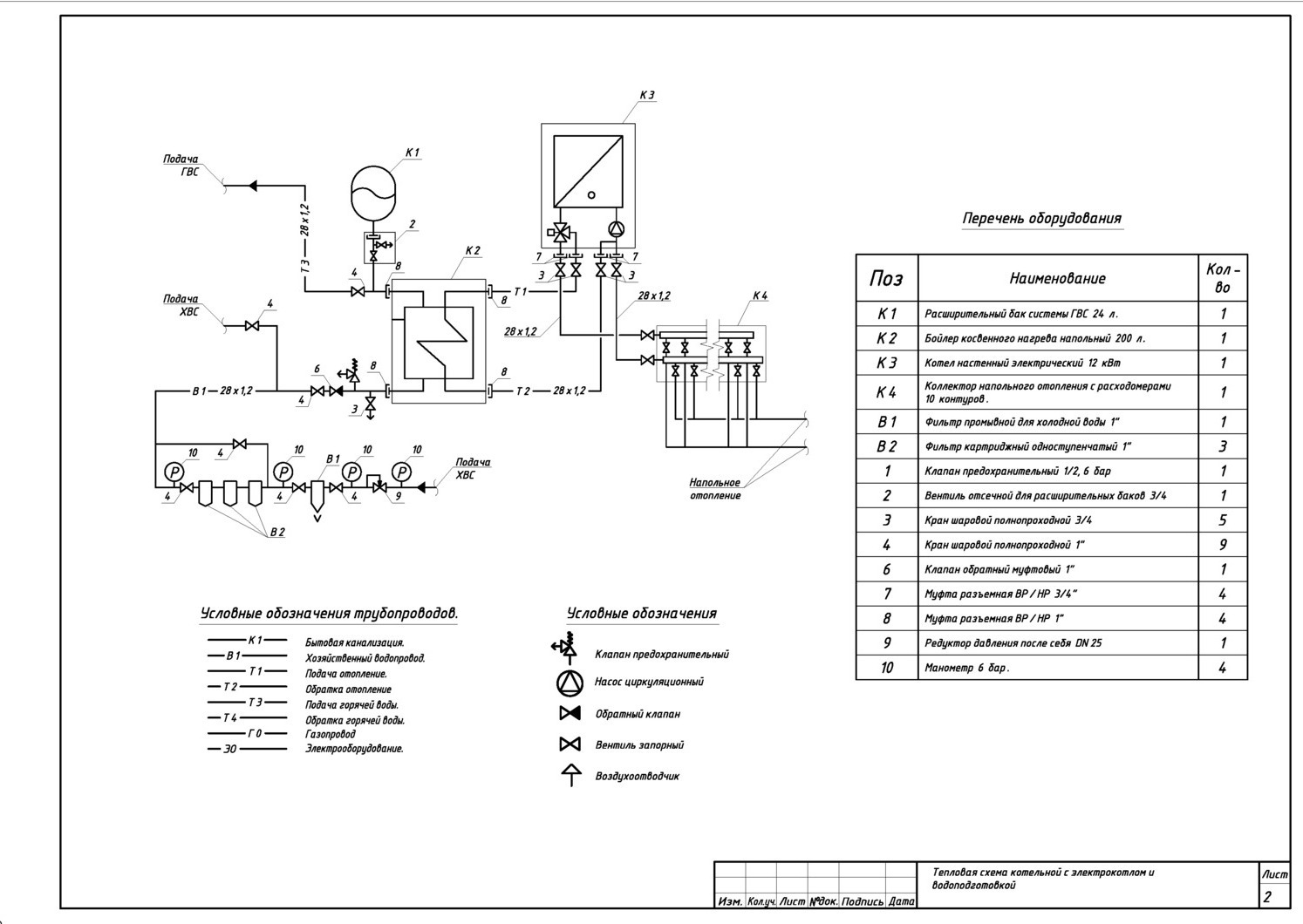

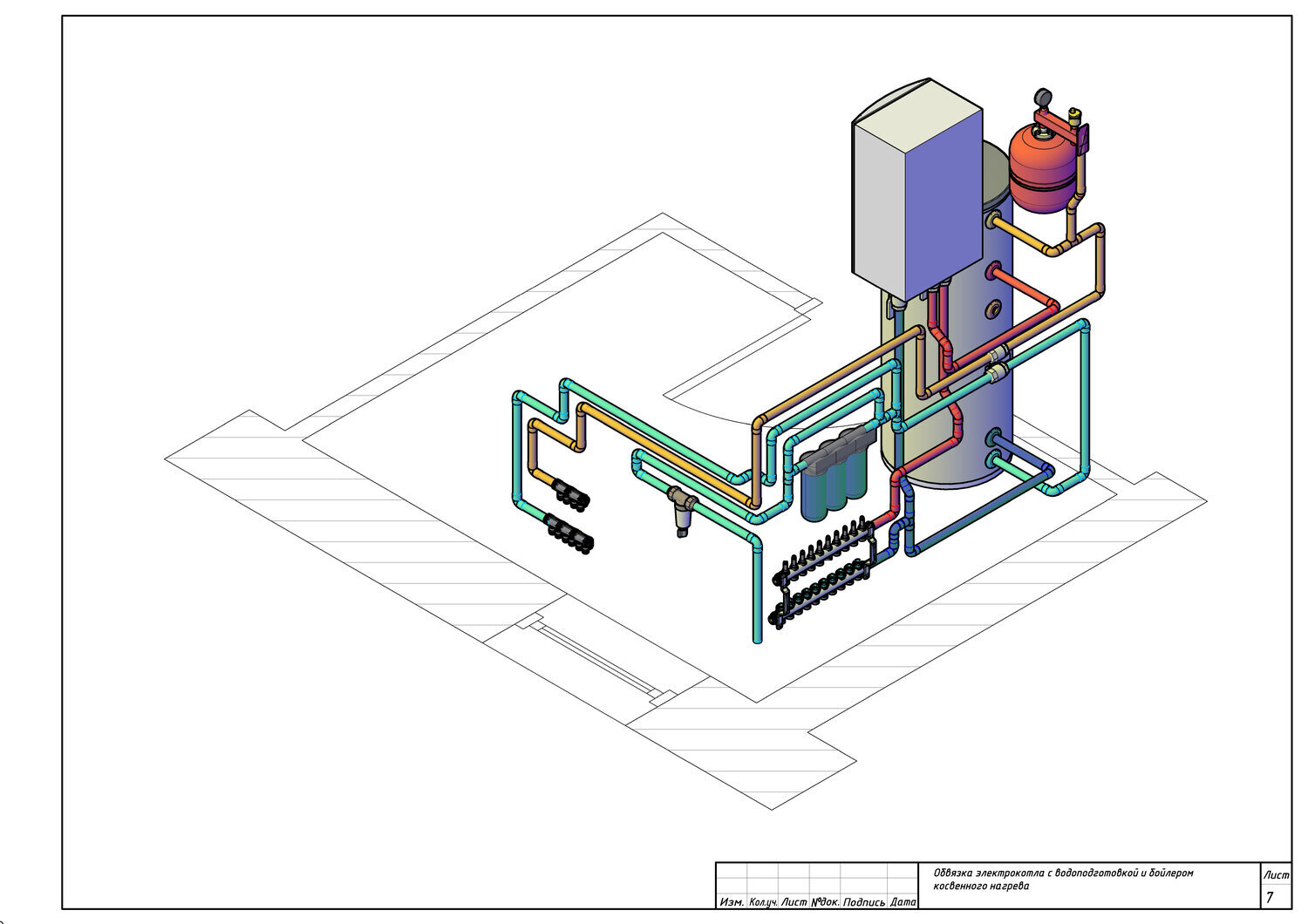

Обвязка обеспечивает безопасную циркуляцию теплоносителя и защищает оборудование от аварийных режимов. В закрытую систему обычно входят циркуляционный насос, расширительный бак, предохранительный клапан, манометр и автоматический воздухоотводчик. Если эти компоненты встроены в котел, необходимо проверить их характеристики и соответствие проекту.
На обратной линии перед котлом устанавливают фильтр-грязевик или магнитный сепаратор. Он задерживает окалину, продукты коррозии и другие частицы, способные повредить насос или засорить теплообменник. Фильтр размещают так, чтобы его можно было очищать без сложного демонтажа оборудования.
Запорные краны позволяют снять котел, насос или фильтр без полного слива системы. При этом нельзя устанавливать перекрывающую арматуру между котлом и предохранительным клапаном, если она может изолировать нагреватель от устройства сброса давления. Сброс от предохранительного клапана выводят в безопасное место с возможностью заметить утечку.
В сложной системе дополнительно применяют обратные клапаны, коллекторы, гидравлический разделитель и буферную емкость. Обратные клапаны предотвращают нежелательное движение воды через неработающий котел. Буферная емкость увеличивает объем теплоносителя, уменьшает частоту включений и помогает согласовать работу нескольких источников тепла.
Особенности электрического и гидравлического монтажа

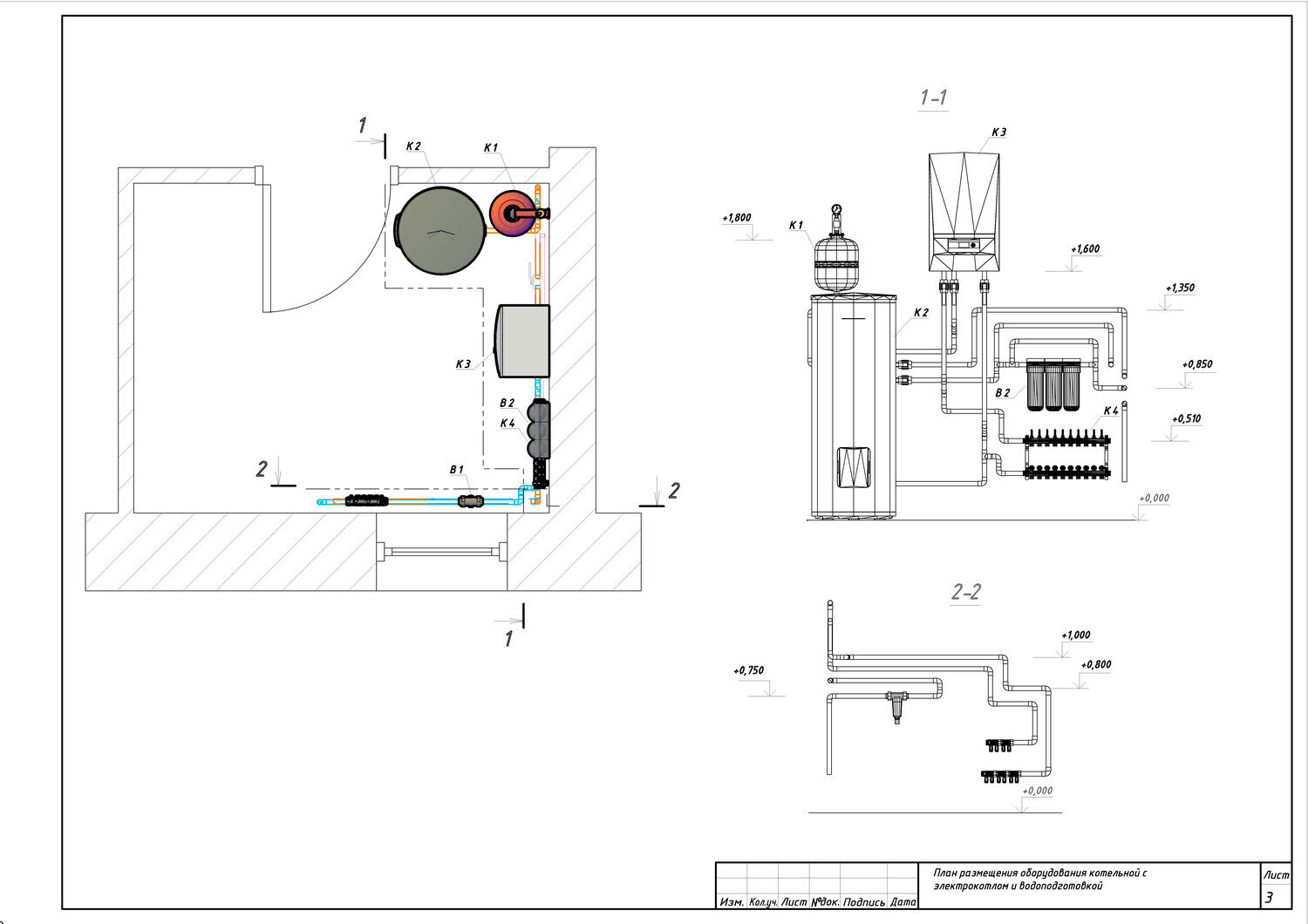

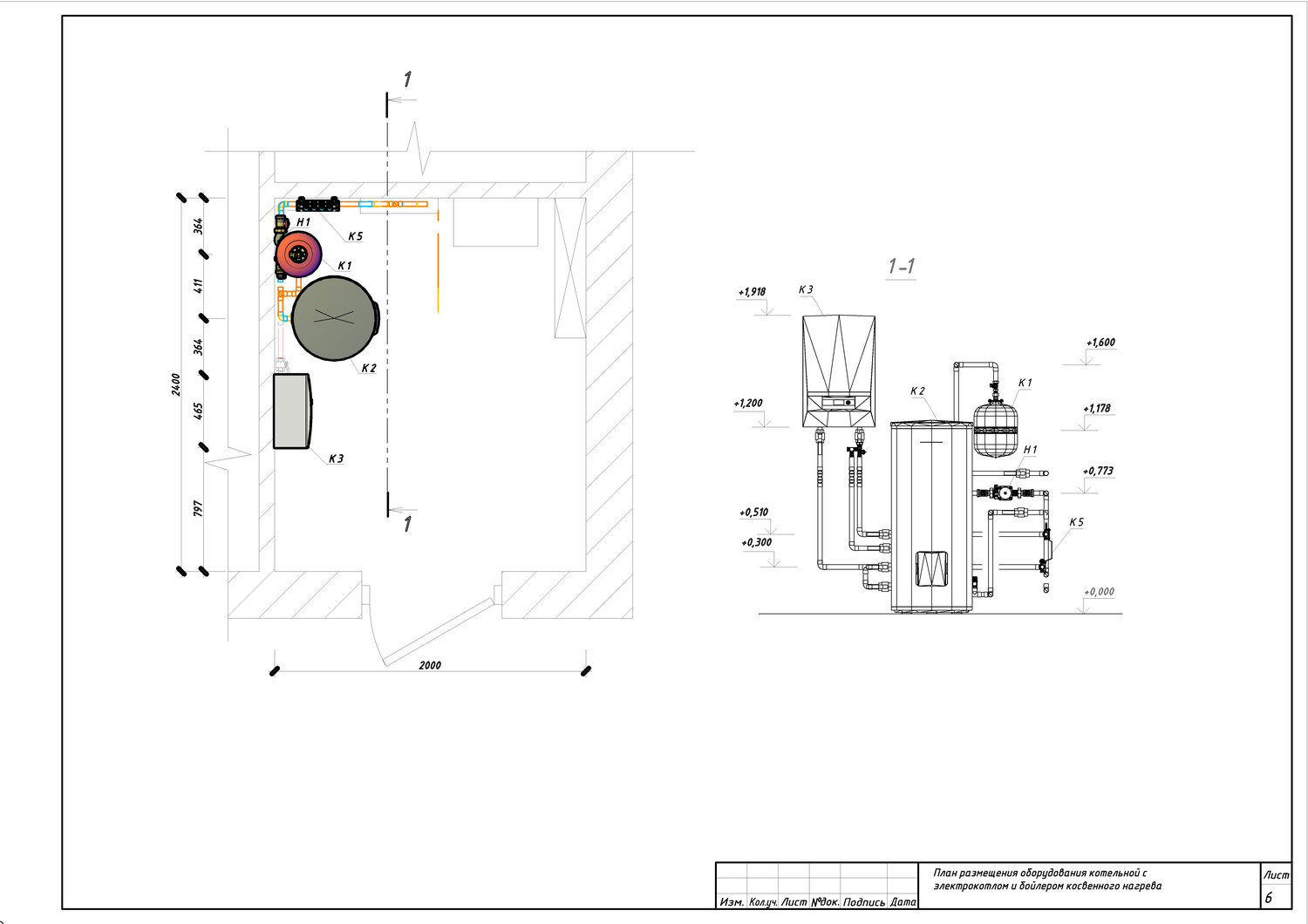

Монтаж начинают с изучения паспорта конкретной модели. Производитель указывает допустимое положение, минимальные расстояния до стен, требования к вентиляции, диаметры подключений и схему электропитания. Котел устанавливают на прочное основание в сухом месте, где остается доступ к панели управления и сервисным узлам.

Для питания прокладывают отдельную кабельную линию от распределительного щита. Сечение проводников выбирают по расчетному току, способу прокладки, длине линии и допустимому падению напряжения. Котел защищают автоматическим выключателем соответствующего номинала. Необходимость, тип и параметры устройства защитного отключения определяют по инструкции производителя и действующим правилам электромонтажа.
Защитное заземление обязательно. Нельзя использовать трубы отопления или водоснабжения в качестве заземляющего проводника. Подключение мощного однофазного или трехфазного котла должен выполнять квалифицированный электрик. Ошибка при выборе кабеля, контактора или защитного аппарата может вызвать перегрев соединений и пожар.

После гидравлического подключения систему промывают, заполняют теплоносителем и удаляют воздух. Затем проверяют герметичность соединений и давление. Включать ТЭНы без теплоносителя нельзя: работа «всухую» способна быстро вывести нагревательные элементы из строя. Первый запуск выполняют только после подтверждения нормальной циркуляции.
Обслуживание и безопасная эксплуатация
Электрический котел требует меньше регулярного обслуживания, чем оборудование с камерой сгорания. В нем нет горелки, форсунок и дымохода. Тем не менее систему следует периодически осматривать. Проверяют давление, состояние соединений, работу насоса, отсутствие постороннего шума и следов перегрева на электрических клеммах.
Фильтр очищают с учетом загрязненности теплоносителя. Давление воздуха в расширительном баке проверяют при снятом давлении со стороны системы и действуют по инструкции производителя. Предохранительный клапан должен оставаться исправным и не быть заблокированным отложениями. Если он регулярно сбрасывает воду, необходимо найти причину роста давления, а не просто заменить клапан.
Накипь на ТЭНах удаляют при заметном падении эффективности, перегреве или во время планового обслуживания. Частота очистки зависит от состава воды и режима работы. Электрические соединения проверяет специалист после отключения и проверки отсутствия напряжения. Особое внимание уделяют силовым клеммам, контакторам и состоянию изоляции.
Если дом зимой остается без присмотра, следует учитывать риск отключения электроэнергии. Автоматика, дистанционные уведомления и источник резервного питания для насосов повышают надежность, но не всегда способны долго питать сам котел из-за его большой мощности. Для защиты объекта применяют резервный теплогенератор, систему аварийного оповещения или разрешенный производителем незамерзающий теплоноситель.
Электрический котел удобен как основной источник тепла в энергоэффективном здании и особенно полезен как резерв для газового или твердотопливного оборудования. Надежность такой системы зависит от точного расчета теплопотерь, достаточной мощности электросети, правильной обвязки и качественного монтажа. Если согласовать работу автоматики, обеспечить защитное заземление и регулярно обслуживать гидравлические узлы, электрическое отопление будет безопасным, управляемым и предсказуемым.
