Проект обвязки котла отопления: состав, схемы и требования к безопасной работе
Проект обвязки котла отопления — это комплект технических решений, по которым котел подключают к трубопроводам, отопительным приборам, системе горячего водоснабжения и автоматике. В проекте указывают оборудование, диаметры труб, места установки арматуры, параметры насосов и способы защиты системы. Грамотно подготовленная документация помогает обеспечить безопасную, экономичную и стабильную работу отопления.
Разработаем схему подключения котла, отопительных контуров, тёплого пола, бойлера и автоматики с учётом характеристик здания и выбранного оборудования.
Что входит в проект:
принципиальная схема обвязки;
расчёт тепловой нагрузки и расходов теплоносителя;
подбор насосов, труб, баков и защитной арматуры;
спецификация оборудования и материалов;
рекомендации для монтажной организации;
проверка совместимости котла с отопительными контурами.
Поможем заранее согласовать коммуникации, избежать ошибок монтажа и дополнительных расходов на переделку.

Обвязка нужна не только мощным котельным. Она важна и для небольшого частного дома. Даже современный котел не сможет работать правильно, если расход теплоносителя окажется недостаточным, расширительный бак будет подобран неверно, а насос установят без учета сопротивления труб. Ошибки приводят к шуму, перегреву, частым остановкам горелки и неравномерному прогреву помещений.
Проект разрабатывают с учетом типа котла, его мощности, конструкции отопительной системы и требований производителя. Для объекта также учитывают действующие строительные нормы, правила пожарной безопасности и условия подключения к источнику энергии. Если используется газовое оборудование, проектирование и монтаж газовой части должны выполнять организации и специалисты, имеющие необходимые разрешения.

Что входит в проект обвязки котла

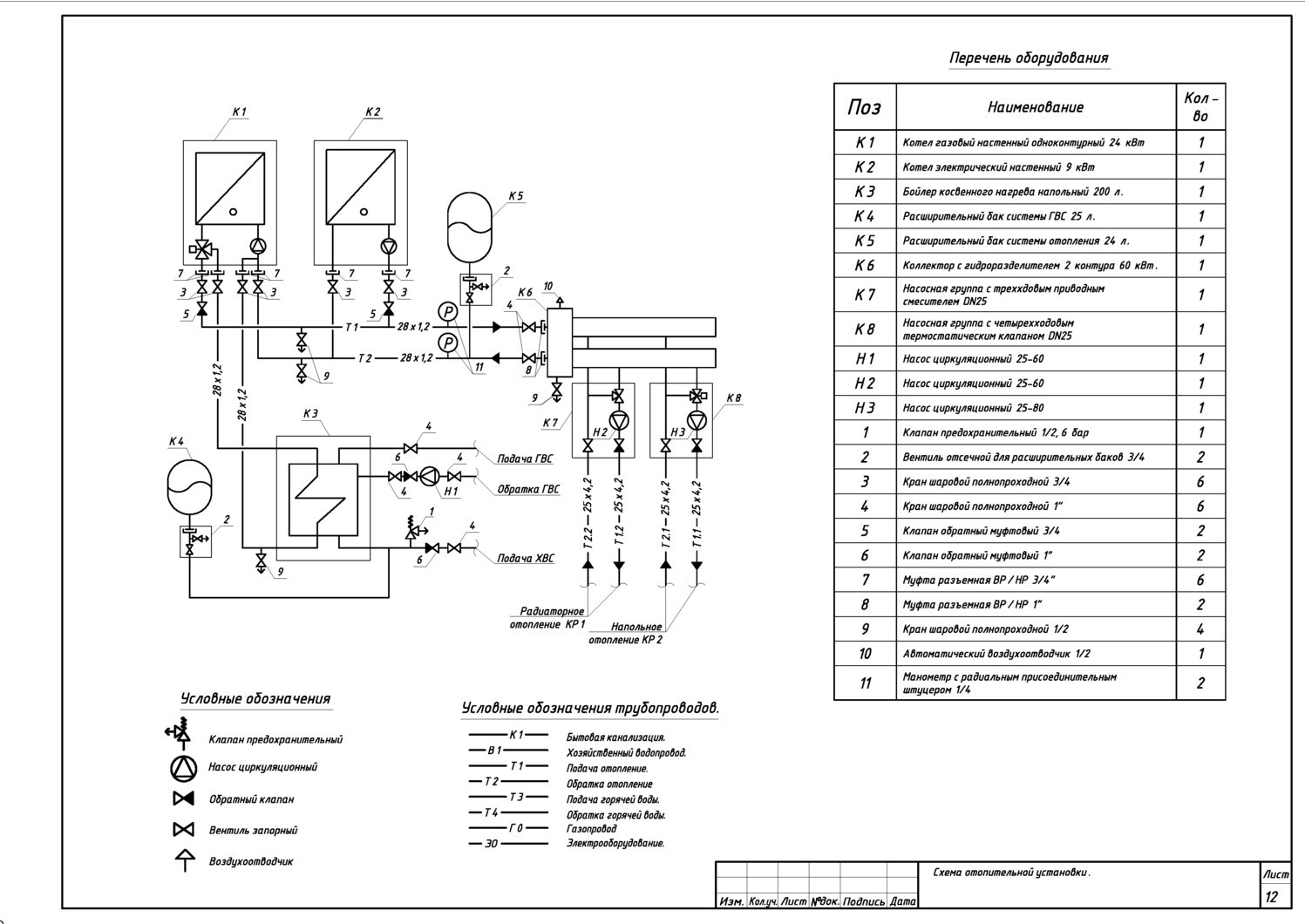

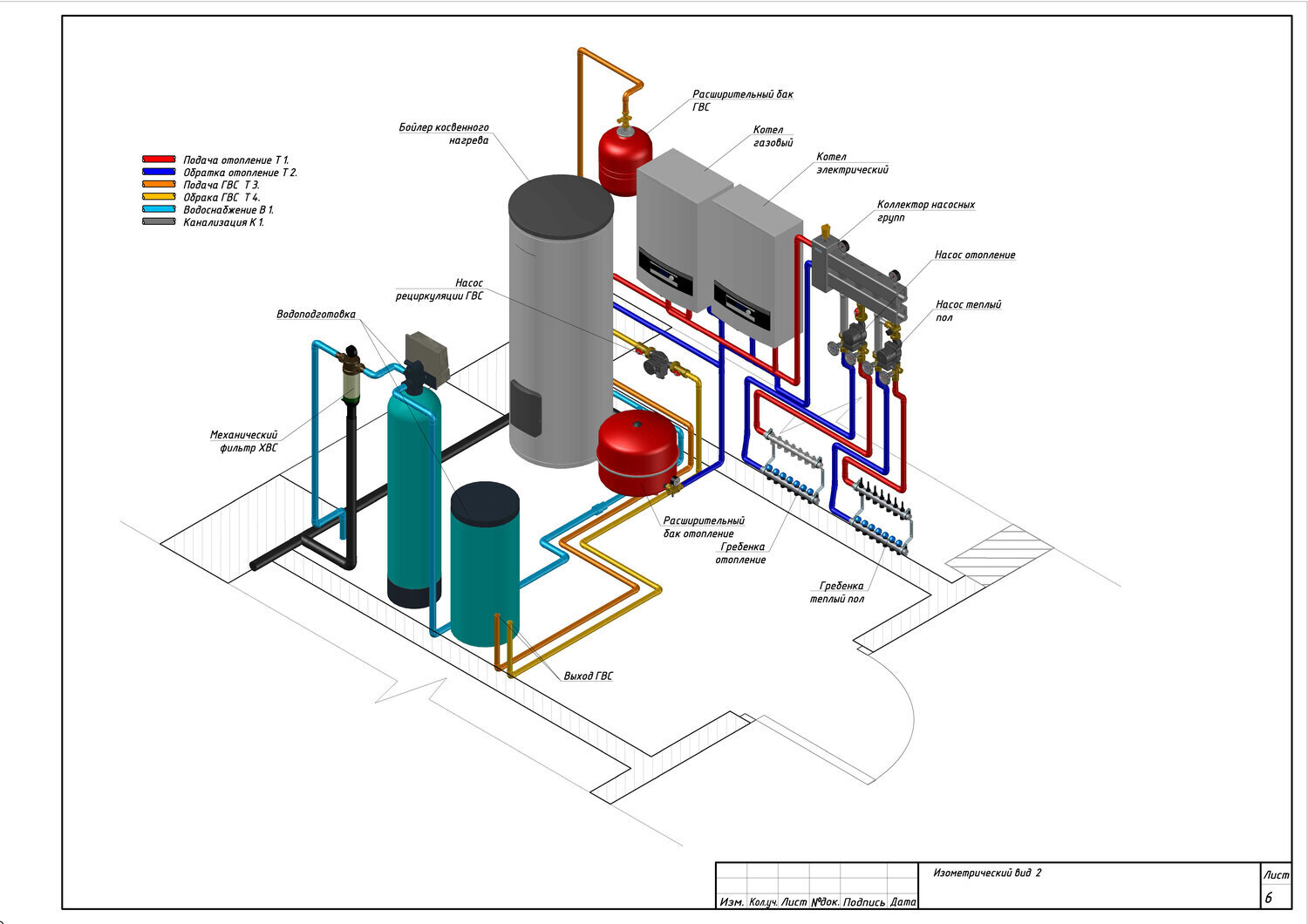

Основой проекта служит принципиальная гидравлическая схема. На ней показывают котел, подающие и обратные трубопроводы, циркуляционные насосы, расширительные баки, запорную арматуру, фильтры и устройства безопасности. Если в доме несколько отопительных контуров, на схеме отображают каждый из них. Это могут быть радиаторы, теплые полы, бойлер косвенного нагрева и теплообменник вентиляционной установки.
Кроме схемы проект содержит расчетные данные. Инженер определяет требуемую мощность котла, расход теплоносителя и гидравлическое сопротивление системы. На основании этих параметров выбирают насосы, диаметры труб и регулирующую арматуру. Мощность оборудования нельзя подбирать только по площади здания. Для корректного решения требуется расчет тепловых потерь через стены, окна, крышу, пол и вентиляцию.

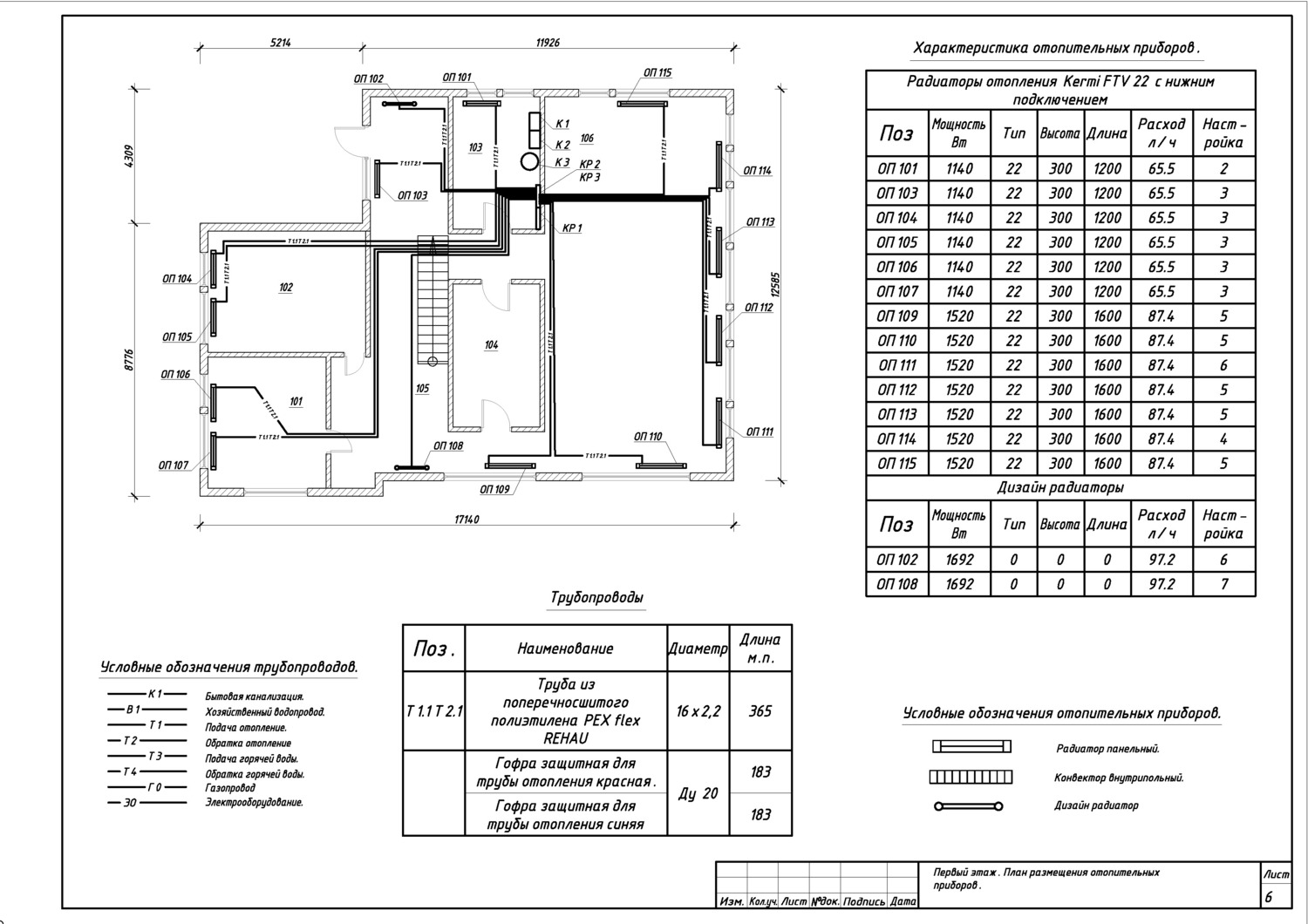

В состав документации включают спецификацию оборудования и материалов. В ней фиксируют марки и основные характеристики котла, насосов, клапанов, баков и других элементов. Дополнительно могут быть подготовлены планы прокладки труб, монтажные узлы и схема подключения автоматики. Чем подробнее проект, тем меньше спорных вопросов возникает при закупке и монтаже.
Какие элементы используются в обвязке
В закрытой системе отопления требуется установка группы безопасности. Обычно она включает предохранительный клапан, автоматический воздухоотводчик и манометр. Предохранительный клапан защищает оборудование и трубы при опасном росте давления. Параметры устройства выбирают по допустимому рабочему давлению котла и остальных компонентов системы.
Расширительный бак компенсирует изменение объема теплоносителя при нагреве и охлаждении. Без него давление будет резко меняться, что может привести к срабатыванию клапана, протечкам или повреждению оборудования. Объем бака рассчитывают с учетом общего количества теплоносителя, диапазона температур и начального давления. Подбор только по мощности котла не дает достаточной точности.
Циркуляционный насос обеспечивает движение воды по трубам и отопительным приборам. Его выбирают по расчетному расходу и требуемому напору. Слишком слабый насос не обеспечит нужную передачу тепла, а избыточно мощный может стать причиной шума и лишнего расхода электроэнергии. Запорные краны рядом с насосом позволяют снять его для обслуживания без полного слива системы.
Для защиты теплообменника перед котлом часто устанавливают фильтр или грязевик. В системах со стальными радиаторами, старыми трубами и разными металлами полезен магнитный сепаратор шлама. Он задерживает частицы, которые способны ухудшить циркуляцию и повредить насос. Место установки выбирают так, чтобы фильтр можно было регулярно очищать.
Обратные клапаны не дают теплоносителю двигаться в противоположном направлении. Балансировочные клапаны помогают распределить расход между ветвями системы. Автоматические регуляторы поддерживают заданную температуру и согласуют работу отдельных контуров. Каждый элемент должен иметь понятное назначение: установка лишней арматуры повышает стоимость и усложняет обслуживание.
Выбор схемы обвязки котла отопления
Простая схема подходит для котла с одним радиаторным контуром, если параметры оборудования и системы совпадают. В таком решении может использоваться насос, встроенный в котел. Проектировщик проверяет, способен ли он обеспечить необходимый расход с учетом сопротивления труб, радиаторов и клапанов. Если встроенного насоса недостаточно, предусматривают отдельное оборудование.

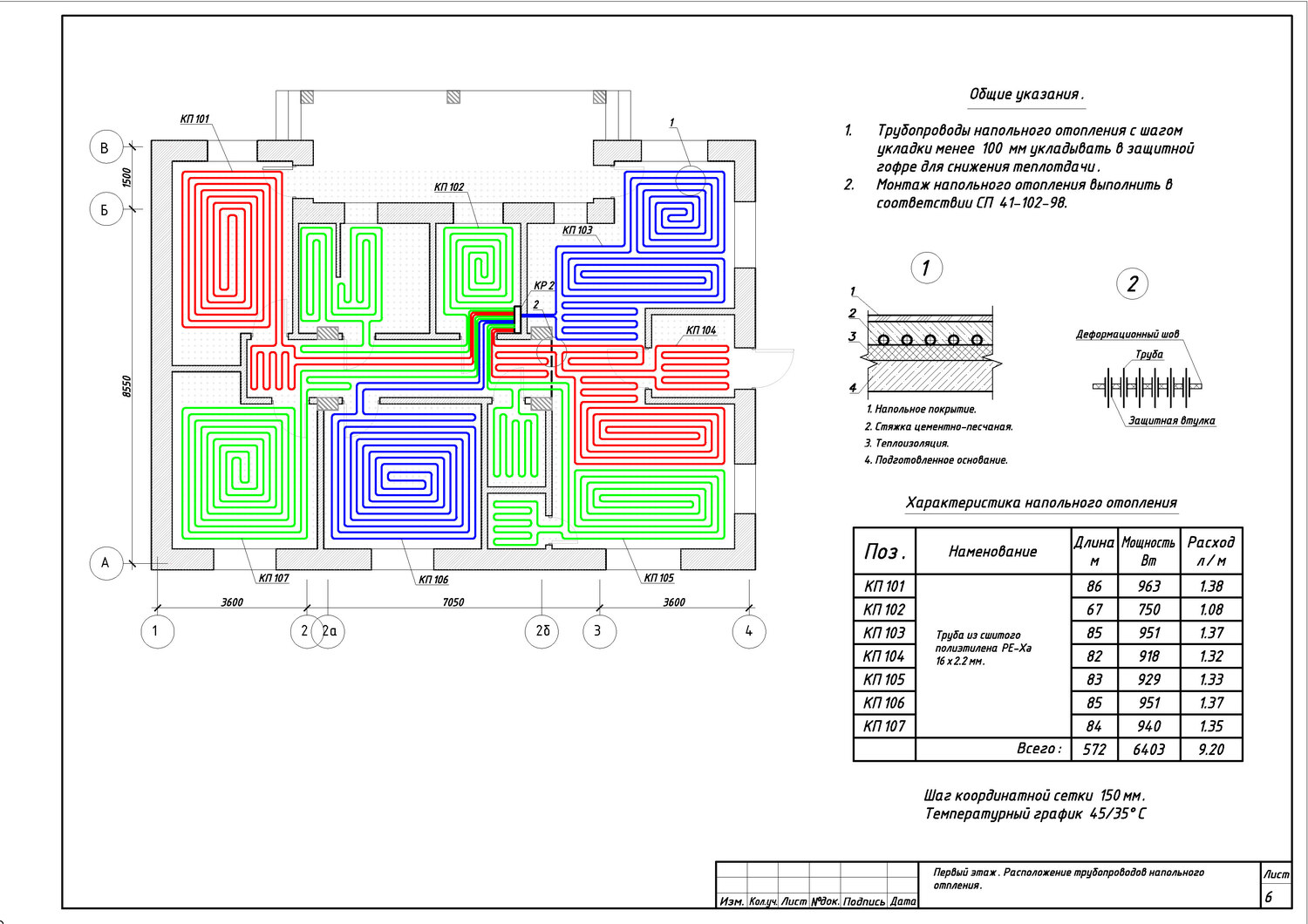

Для дома с радиаторами и водяным теплым полом требуется разделение температурных режимов. Радиаторная сеть обычно работает при более высокой температуре, чем напольное отопление. В контуре теплого пола применяют смесительный узел или другой способ регулирования температуры подачи. Подача теплоносителя свыше 55 ⁰С в трубопроводы пола может повредить покрытие и создать некомфортный нагрев поверхности.

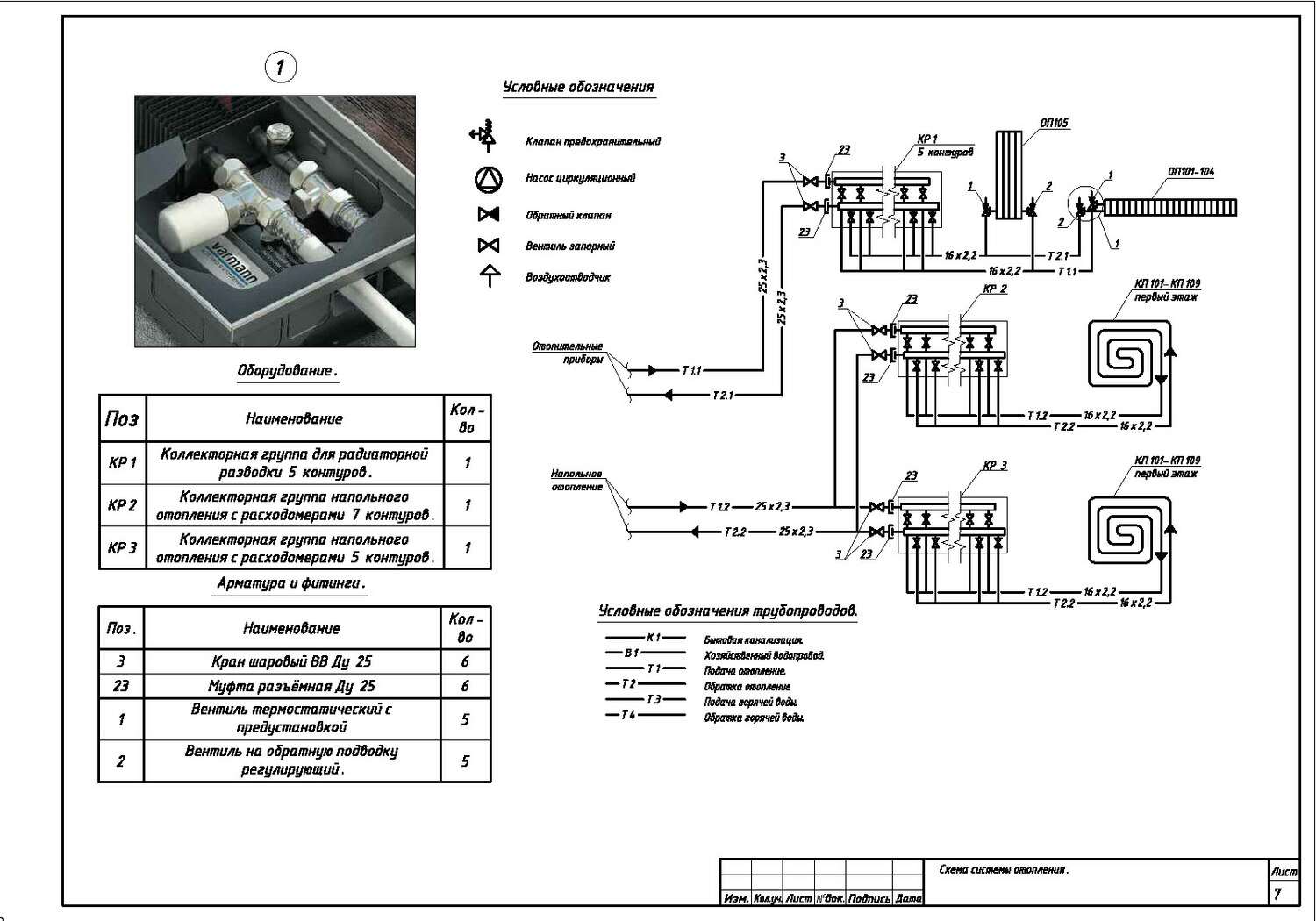

При наличии нескольких независимых контуров используют коллекторы. Они распределяют теплоноситель между радиаторами, теплыми полами и другими потребителями. Для каждого контура можно задать свой расход и температурный режим. Коллекторная схема также упрощает отключение отдельных частей системы во время ремонта.
Если расходы в котловом и потребительских контурах заметно различаются, в проекте может применяться гидравлический разделитель. Он снижает взаимное влияние насосов и помогает обеспечить требуемый расход через котел. Похожую задачу выполняет буферная емкость, но она дополнительно накапливает тепловую энергию. Необходимость таких устройств подтверждают расчетом, а не выбирают только по размеру дома.

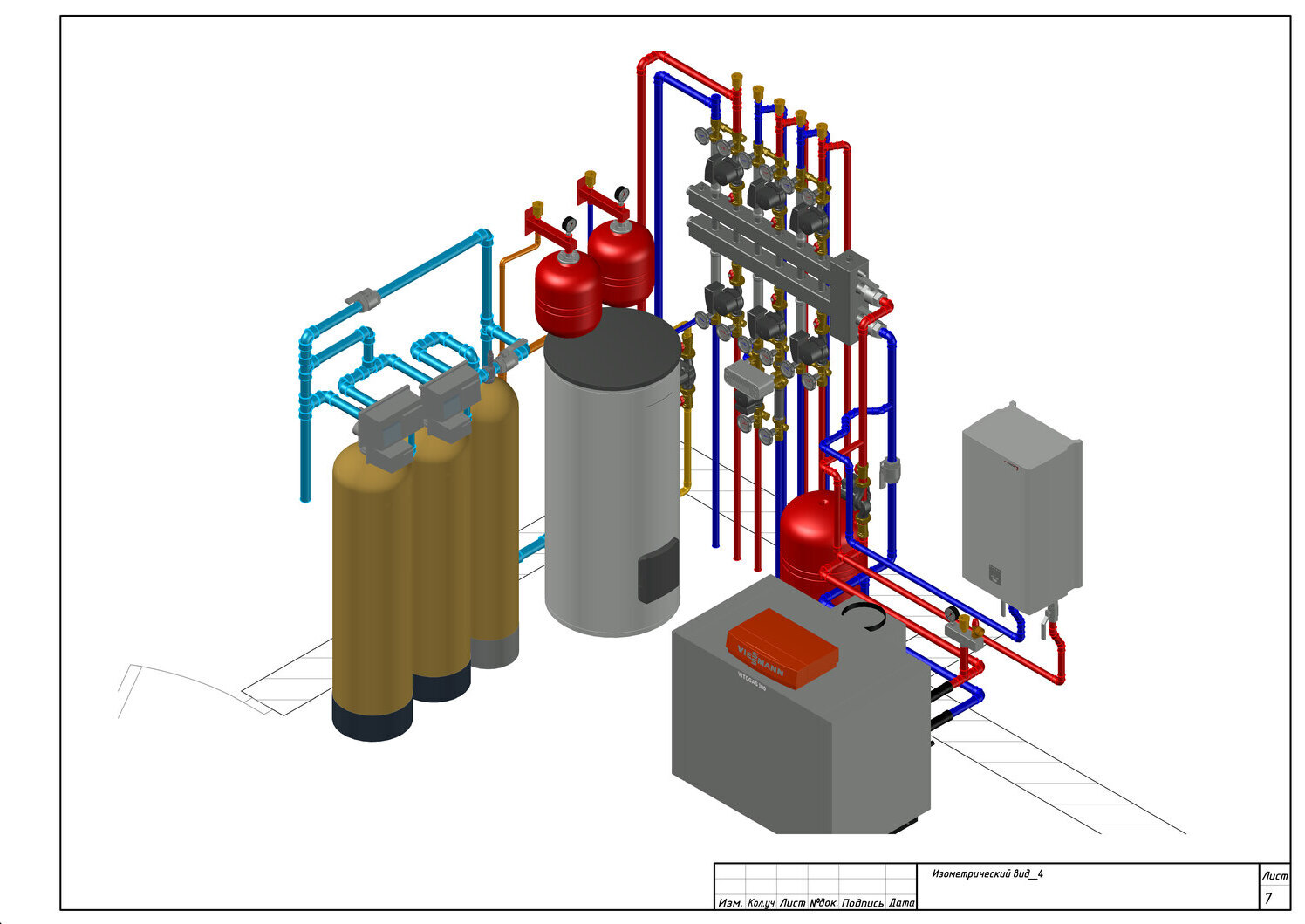

Особенности обвязки разных типов котлов

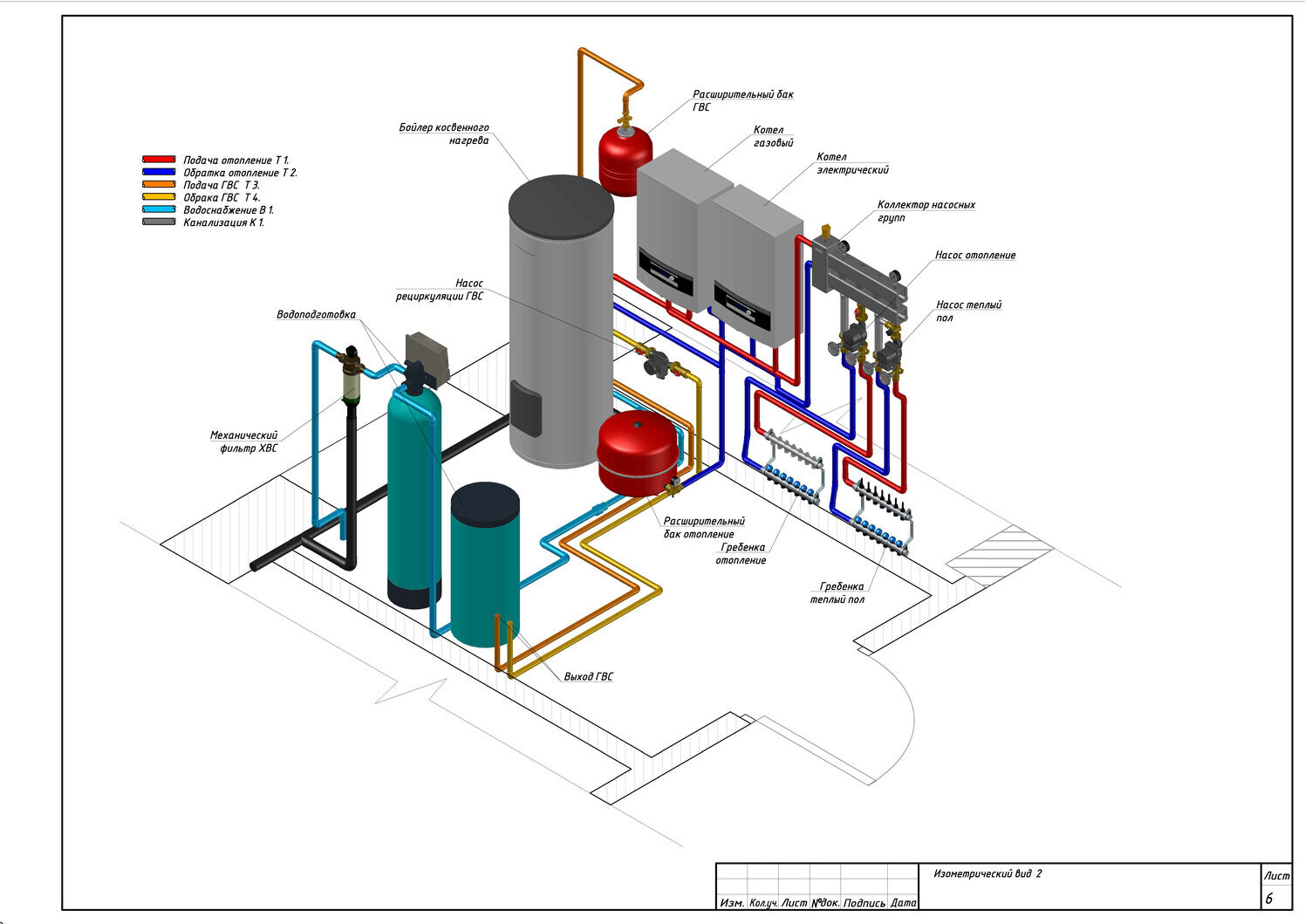

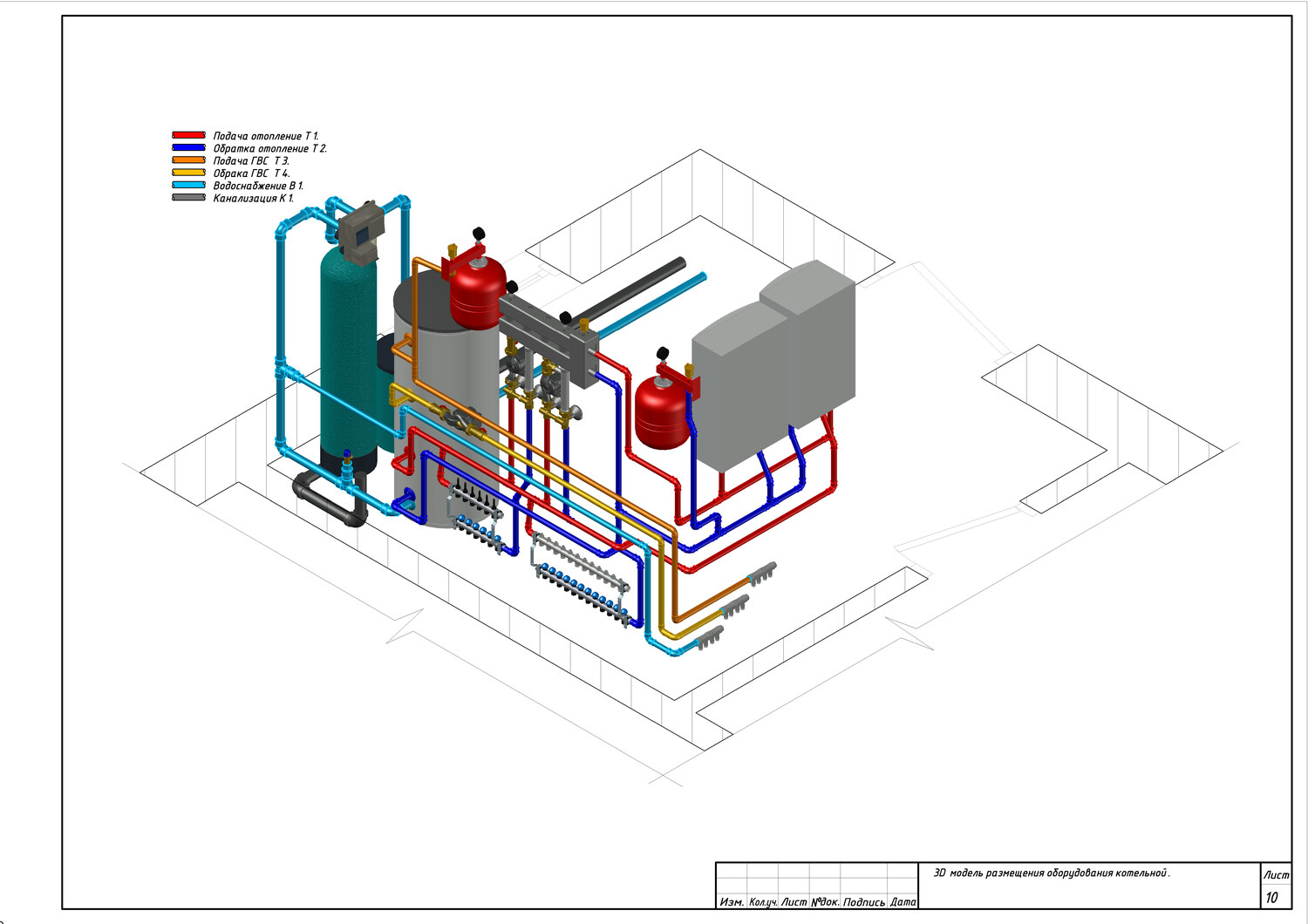

Настенный газовый котел уже содержит насос, расширительный бак и часть защитной арматуры. Однако наличие встроенных компонентов не отменяет проектирование. Необходимо проверить объем бака, характеристики насоса и допустимое давление. В сложной системе штатного оборудования может оказаться недостаточно.
Для конденсационного газового котла важна низкая температура воды, возвращающейся из системы. При подходящих условиях водяной пар в продуктах сгорания конденсируется, и котел использует дополнительную теплоту. Поэтому такая техника хорошо сочетается с теплыми полами и низкотемпературными радиаторами. Проект также должен предусматривать удаление конденсата в соответствии с инструкцией производителя и местными требованиями.
Твердотопливный котел отличается высокой тепловой инерцией. После уменьшения подачи воздуха топливо не прекращает гореть мгновенно. По этой причине особенно важна защита от перегрева и нарушений циркуляции. Схема может включать буферную емкость, аварийный контур охлаждения и источник резервного питания для насосов. Конкретное решение зависит от конструкции котла и указаний его изготовителя.
Для многих твердотопливных котлов требуется защита обратной линии от слишком низкой температуры. Холодная вода может вызвать образование конденсата и отложений в топке и дымовом канале. Для поддержания нужной температуры обратки применяют смесительный клапан или специальный загрузочный узел. Рабочие значения берут из технической документации конкретной модели.
В случае установки электрокотла дополнительно рассчитывают нагрузку на электросеть, сечение кабеля и защитные устройства. Электрическую часть должен выполнять специалист с учетом мощности котла и параметров выделенного количества электроэнергии.
Расчеты для проекта котельной

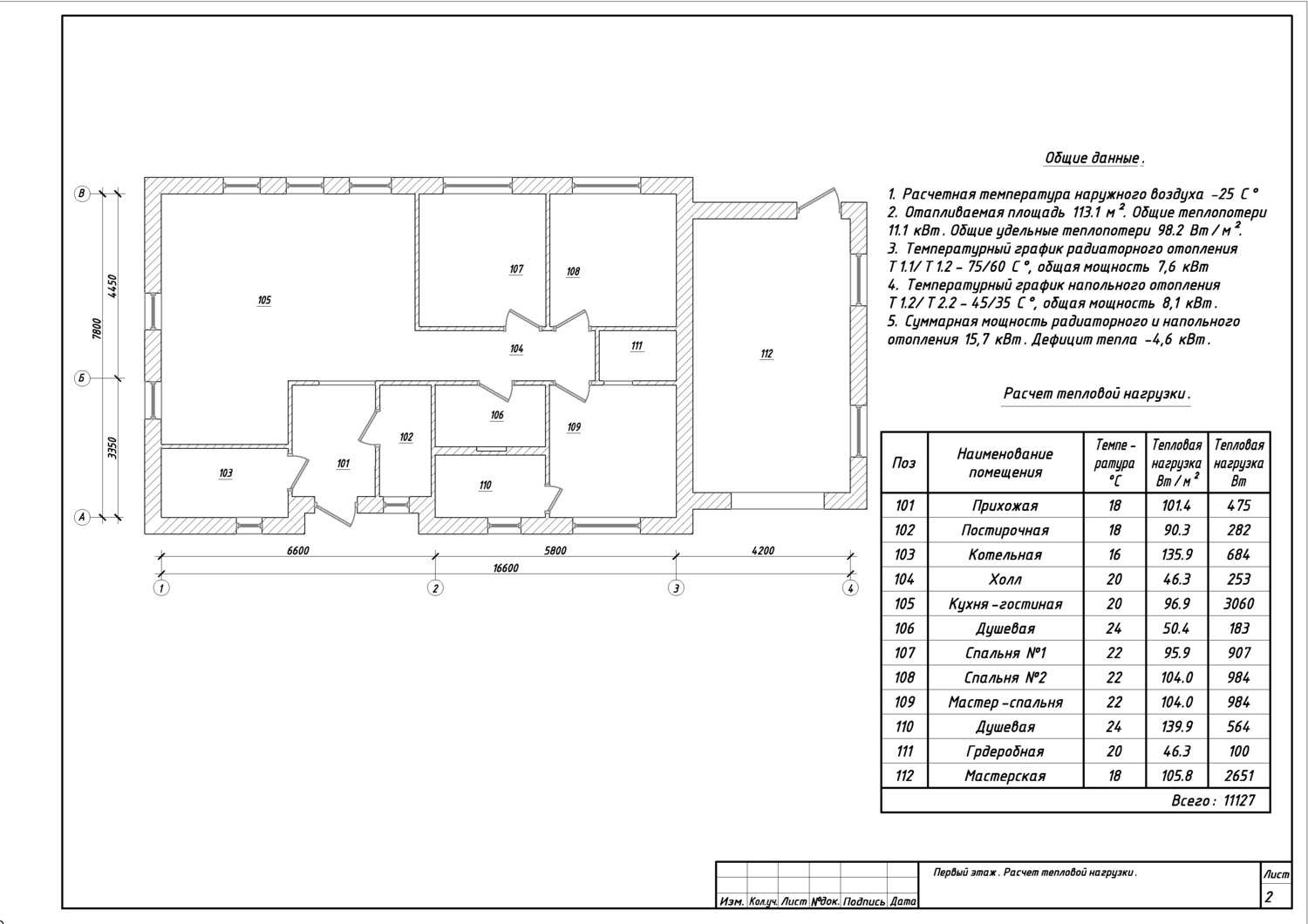

Первый этап — определение тепловой нагрузки. Инженер учитывает площадь и объем помещений, климатические условия, свойства ограждающих конструкций, площадь окон и требуемый воздухообмен. Если котел должен нагревать воду в бойлере, это также отражают в расчете. Необоснованный запас мощности может привести к частым включениям и остановкам оборудования.
Расход теплоносителя связан с тепловой мощностью и разницей температур между подающей и обратной линиями. Чем меньше эта разница, тем больший расход требуется для передачи одинакового количества тепла. Полученный расход используют при выборе труб, насосов, коллекторов и арматуры. Для каждого участка системы выполняют отдельную проверку.
Диаметры труб подбирают по расходу, допустимой скорости воды и потерям давления. Слишком узкие трубы повышают сопротивление и шум. Избыточно большие диаметры увеличивают стоимость, объем теплоносителя и тепловую инерцию. Материал труб выбирают с учетом температуры, давления, кислородной проницаемости и требований производителя котла.
Производительность насоса определяют не по этажности здания, а по расходу и сопротивлению наиболее неблагоприятного циркуляционного кольца. В расчет входят потери давления в трубах, фитингах, клапанах, радиаторах и теплообменниках. После этого выбирают насос, рабочая точка которого находится в подходящей части его характеристики.
Автоматика и управление отоплением
Автоматика связывает котел с реальной потребностью дома в тепле. Комнатный термостат включает или ограничивает нагрев по температуре воздуха. Погодозависимый контроллер меняет температуру подачи в зависимости от температуры на улице. Это помогает избежать перегрева помещений в периоды потепления.

При наличии нескольких контуров применяют отдельные датчики, приводы и насосы. Контроллер может управлять радиаторами, теплыми полами и бойлером по разным алгоритмам. Для бойлера косвенного нагрева часто используют приоритет горячего водоснабжения: на время нагрева воды мощность котла направляется в змеевик бойлера. После достижения заданной температуры система возвращается к отоплению.
Проект автоматики должен учитывать безопасное поведение оборудования при отключении электричества или отказе датчика. Особенно это важно для твердотопливных котлов. Также предусматривают доступ к настройкам, возможность обслуживания и понятную индикацию неисправностей. Удаленное управление удобно, но не заменяет штатные защитные устройства.

Типичные ошибки при проектировании и монтаже
Одна из частых ошибок — выбор оборудования без гидравлического расчета. Мощный насос не устраняет последствий неправильно смонтированной системы. Он может усилить шум в клапанах и увеличить потребление электричества. Сначала нужно определить расходы и сопротивление, а затем выбирать конкретную модель.
Еще одна проблема — неправильное размещение расширительного бака и группы безопасности. Между котлом и предохранительным клапаном не должно быть арматуры, которая способна случайно перекрыть защитный путь, если это противоречит схеме производителя. Группа безопасности должна быть установлена в предусмотренном проектом месте и оставаться доступной для проверки.
Протечки возникают и при смешивании разных материалов. Некоторые сочетания металлов повышают риск электрохимической коррозии. Полимерные трубы должны соответствовать рабочей температуре и давлению. Для контуров теплого пола обычно выбирают трубы с кислородным барьером, чтобы уменьшить поступление кислорода в закрытую систему.
Также нельзя игнорировать качество воды. Накипь ухудшает теплопередачу, а твердые частицы повреждают насосы и клапаны. Требования к заполнению системы следует брать из паспорта котла. В отдельных случаях нужна подготовка воды или применение совместимого теплоносителя. Обычный автомобильный антифриз для отопительной системы не подходит.
Монтаж, испытания и ввод системы в работу

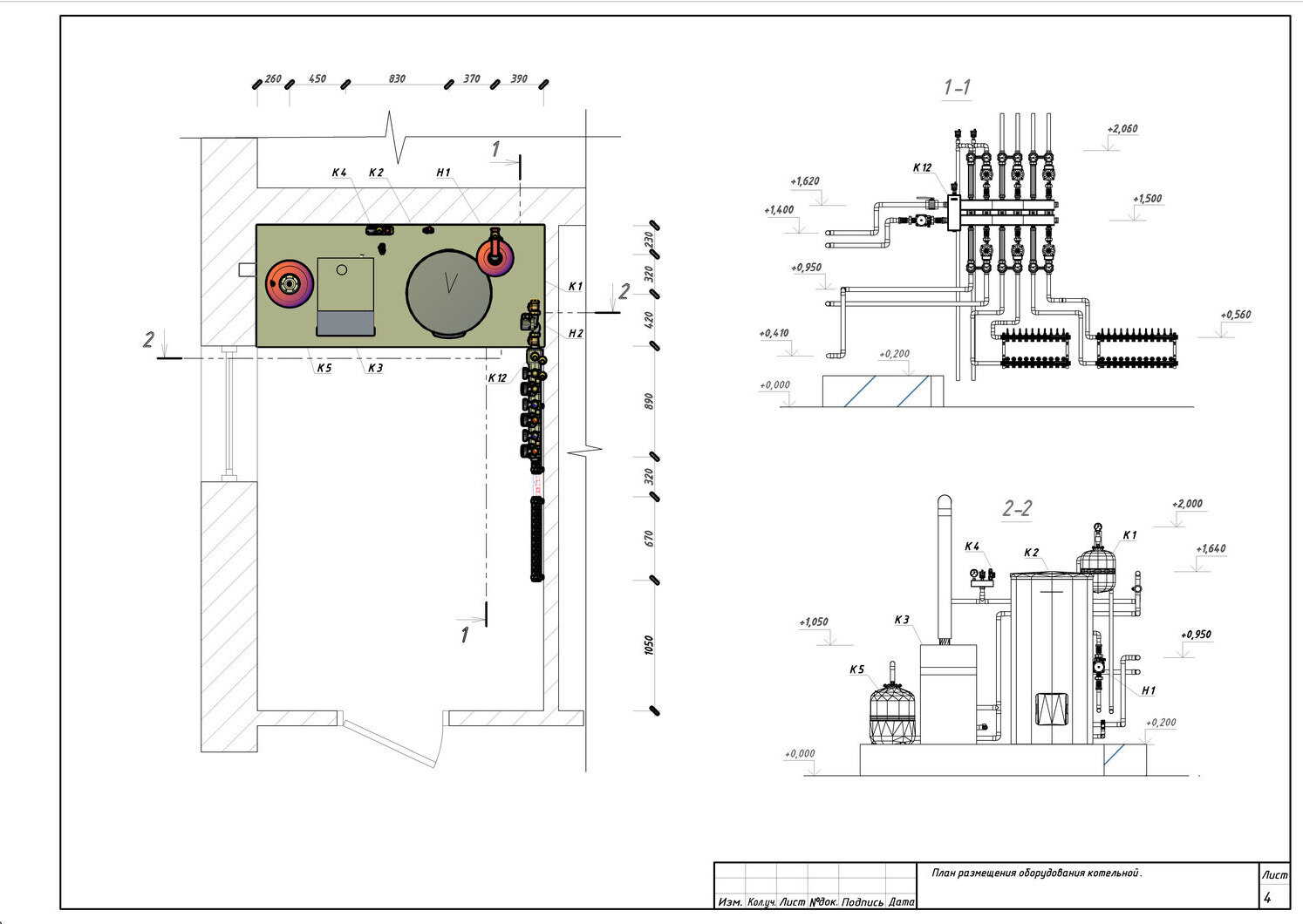

Монтаж выполняют по утвержденной схеме и инструкциям производителей. Оборудование размещают так, чтобы к фильтрам, насосам, клапанам и бакам оставался доступ. Трубопроводы надежно крепят и защищают от температурных деформаций. Корпуса насосов, клапанов и фильтров устанавливают с учетом направления потока.
После сборки проводят испытания на герметичность. Порядок и давление испытаний выбирают по типу системы, материалу труб и нормативным требованиям. Затем сеть промывают, заполняют подготовленным теплоносителем и удаляют воздух. До первого запуска проверяют начальное давление расширительного бака и настройки предохранительной автоматики.
При проведении пусконаладочных работ регулируют расходы по контурам, настраивают насосы и задают температурные графики. Специалист проверяет, как котел работает при разных режимах, и фиксирует основные параметры. Для газового оборудования первый пуск выполняют в порядке, установленном производителем и газоснабжающей организацией.
Вывод
Проект обвязки котла отопления объединяет теплотехнический расчет, гидравлическую схему, подбор оборудования и алгоритмы управления. Его задача состоит не в том, чтобы добавить как можно больше компонентов, а в том, чтобы каждый элемент выполнял нужную функцию. Проект выполненный согласно требованиям нормативной документации учитывает характеристики котла, особенностей здания и режимы всех потребителей тепла.
Экономия на расчетах нередко оборачивается расходами на переделку, замену насосов и устранение перегрева. Проектная документация позволяет заранее определить состав системы, подготовить точную смету и согласовать действия монтажников. Она также упрощает обслуживание котельной после ввода в эксплуатацию.
Таким образом, надежная обвязка котла начинается не с покупки труб и клапанов, а с обследования объекта и инженерного расчета. Проект должен соответствовать инструкции производителя, действующим нормам и фактическим условиям эксплуатации. Такой подход обеспечивает безопасное отопление, равномерный прогрев помещений и рациональный расход энергии.
Частые вопросы по обвязке котла
Зачем нужен проект обвязки котла?
Проект позволяет заранее определить состав оборудования, диаметры труб, места установки арматуры и схему подключения. Это помогает согласовать инженерные системы, учесть особенности здания, избежать технических ошибок и снизить риск переделок при монтаже.
Чем отличается обвязка газового, электрического и твердотопливного котла?
Котлы работают в разных режимах и предъявляют различные требования к безопасности и подключению. Для твердотопливного котла особое внимание уделяют защите от перегрева и организации теплоаккумулирования. Для газового оборудования важны требования к монтажу, дымоудалению и автоматике. Электрический котёл требует расчёта электрической нагрузки и корректного подключения к системе электроснабжения.

Как подключают тёплый пол к котлу?

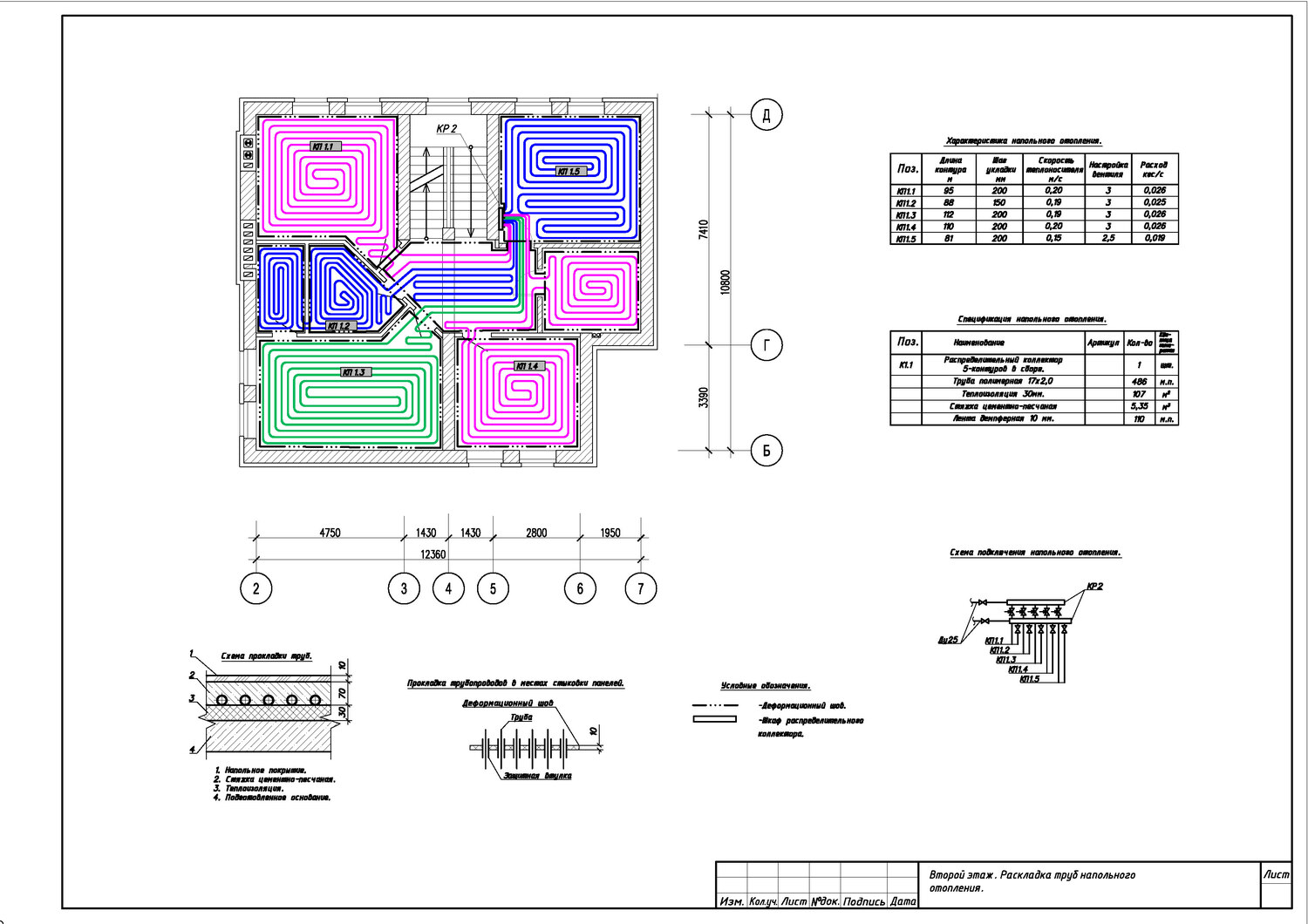

Тёплый пол подключают через отдельный смесительный узел с циркуляционным насосом и регулированием температуры теплоносителя. Конкретное решение зависит от количества контуров, их длины, требуемой температуры и общей схемы отопления.
Можно ли подключить к котлу радиаторы, тёплый пол и бойлер?
Да, при правильном расчёте и подборе оборудования. Для разных потребителей могут предусматриваться отдельные насосные группы, коллекторы, регулирующая арматура и автоматика, обеспечивающие требуемые параметры работы каждого контура.
Какие элементы безопасности предусматривает обвязка котла?
В состав системы могут входить расширительный бак, предохранительный клапан, воздухоотводчик, манометр, устройства защиты от перегрева и другие элементы. Их набор определяется типом котла и проектной схемой системы отопления.

Как подобрать циркуляционный насос для котельной?
Насос выбирают по расчётному расходу теплоносителя и требуемому напору. Для корректного подбора учитывают тепловую нагрузку, длину трубопроводов, сопротивление арматуры, количество контуров и характеристики оборудования.
Какие данные нужны для проектирования обвязки котла?
Требуются планы здания, информация о назначении помещений, типе и характеристиках котла, отопительных приборах, тёплых полах, бойлере, источниках водоснабжения и электроснабжения. Если часть данных отсутствует, специалист поможет определить необходимый состав исходной информации.
Можно ли заказать только схему обвязки котла?
Формат работы зависит от задачи и требуемой детализации. Для простых систем может быть достаточно схемы, а для сложной котельной потребуется полноценный проект с расчётами, подбором оборудования и спецификацией.
Кто выполняет монтаж по проекту?
Монтаж может выполнять выбранная заказчиком организация. Проектная документация помогает монтажникам правильно собрать систему, согласовать размещение оборудования и избежать несоответствий между инженерными системами.
