Тепловой насос для отопления дома: принцип работы, выбор и реальная эффективность
Тепловой насос для отопления дома — это оборудование, которое переносит тепло из окружающей среды внутрь здания. Источником энергии может быть наружный воздух, грунт или вода. Устройство не создает все тепло напрямую, как электрический котел. Основная часть энергии поступает из окружающей среды, а электричество расходуется на работу компрессора, насосов, вентиляторов и автоматики.
Получить расчет стоимости проекта котельной с тепловым насосом
Тепловые насосы применяют для отопления, подготовки горячей воды и охлаждения помещений. Их устанавливают в новых коттеджах и при модернизации действующих систем. Однако результат зависит не только от характеристик оборудования. Важны теплопотери здания, климат, температура теплоносителя, качество монтажа и правильность расчета мощности.
Как работает тепловой насос
В основе теплового насоса находится замкнутый холодильный контур. По нему движется хладагент — рабочее вещество с низкой температурой кипения. В испарителе хладагент забирает тепло у наружного воздуха, грунта или воды и переходит в газообразное состояние. Затем компрессор сжимает газ, из-за чего повышаются его давление и температура.
Нагретый хладагент поступает в конденсатор. Здесь он передает тепло воде в системе отопления или воздуху внутри дома. После отдачи энергии хладагент превращается в жидкость. Далее он проходит через расширительный клапан, его давление снижается, и цикл повторяется. По похожему принципу работает холодильник, но тепловой насос использует полученное тепло для обогрева здания.

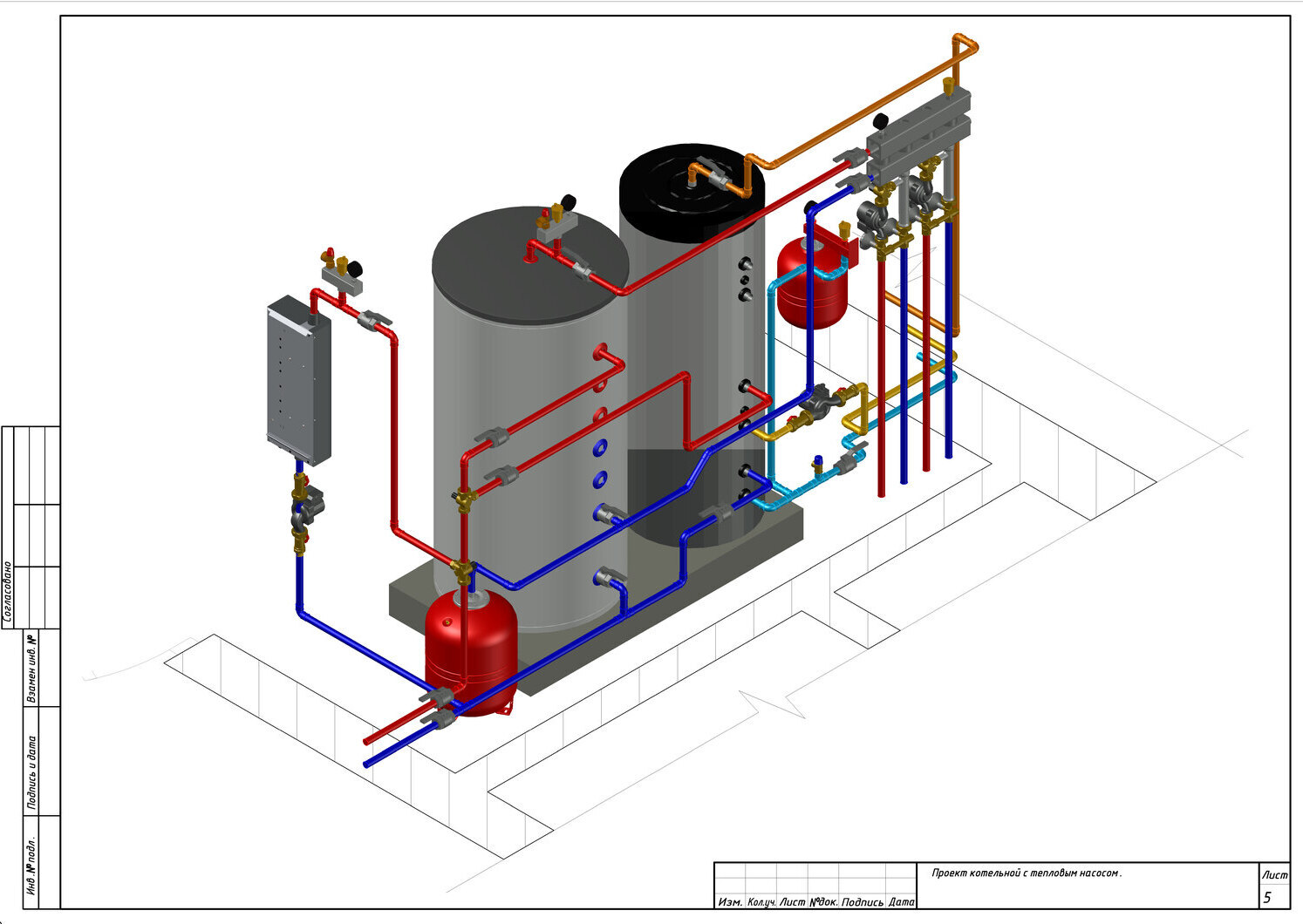

Трёхмерная модель котельной с тепловым насосом, бойлером, теплоакумулятором, расширительными баками и трубопроводами отопления
Для оценки текущей эффективности применяется коэффициент COP. Он показывает отношение произведенной тепловой энергии к потребленной электрической энергии при определенных условиях. Например, COP 4 означает, что при расходе 1 кВт·ч электричества оборудование передало системе около 4 кВт·ч тепла. Это не постоянное значение. Оно меняется в зависимости от температуры источника, температуры воды в отопительном контуре и режима работы.
Для оценки за весь отопительный период используют сезонный показатель эффективности, который может обозначаться как SCOP или SPF. Он лучше отражает фактическую работу системы, поскольку учитывает изменение погоды, режимы оттаивания, потребление вспомогательных устройств и другие условия. Сравнивать разные модели только по максимальному COP некорректно: важно смотреть показатели для нужной температуры наружного воздуха и требуемой температуры подачи.
Основные виды тепловых насосов для частного дома
Воздушный тепловой насос забирает энергию из наружного воздуха. Наиболее распространены системы типа «воздух — вода», которые нагревают теплоноситель для теплого пола, радиаторов и бойлера косвенного нагрева. Их главное преимущество — сравнительно простой монтаж. Не требуется бурение скважин или устройство большого грунтового контура.
Производительность воздушной системы зависит от погоды. При снижении наружной температуры уменьшается доступное количество тепла, а электрическая мощность, необходимая для работы компрессора, обычно возрастает. На наружном теплообменнике также может появляться иней. Для его удаления оборудование периодически включает режим оттаивания, временно расходуя часть энергии. Поэтому модель нужно подбирать по рабочим характеристикам в реальном климате, а не только по номинальной мощности при мягкой погоде.
Грунтовый тепловой насос получает энергию через трубы, размещенные в земле. Контур может быть горизонтальным или вертикальным. Горизонтальная система требует свободной площади участка и проведения земляных работ. Вертикальная предполагает бурение одной или нескольких скважин. Температура грунта на глубине меняется слабее, чем температура наружного воздуха, поэтому производительность такого оборудования в течение зимы обычно стабильнее.
Системы типа «вода — вода» используют тепло грунтовых вод или другого подходящего водного источника. Они способны показывать высокую эффективность, но требуют изучения состава и доступности воды. Необходимо учитывать местные нормы, возможность бурения, требования к водопользованию и способ возврата воды. Загрязнение теплообменника или изменение уровня грунтовых вод может повлиять на надежность системы.
Насколько выгоден тепловой насос
Экономичность теплового насоса нельзя оценить одной универсальной цифрой. Расходы зависят от сезонной эффективности, тарифа на электричество, продолжительности отопительного сезона и теплопотерь дома. Также имеет значение стоимость альтернативного топлива. В сравнении с прямым электрическим отоплением правильно спроектированный тепловой насос обычно расходует заметно меньше электроэнергии для получения того же количества тепла.
Простой расчет можно выполнить на основе годовой потребности здания в тепловой энергии. Если дому требуется 15 000 кВт·ч тепла за сезон, а фактический SPF системы равен 3, то на отопление потребуется примерно 5 000 кВт·ч электричества. Это ориентировочное значение. В расчет необходимо добавить энергию для приготовления горячей воды, циркуляционных насосов, резервного нагревателя и других компонентов.
Срок окупаемости зависит от начальных затрат и разницы в эксплуатационных расходах. Воздушная система обычно стоит дешевле грунтовой, но ее зимняя эффективность сильнее зависит от температуры воздуха. Грунтовый насос требует больших вложений в контур и буровые работы, зато источник тепла остается более стабильным. Точную окупаемость определяют на основе коммерческих предложений, местных тарифов и расчета потребления, а не по усредненной рекламе.
Следует учитывать и тарифные условия. Если в регионе действует льготный тариф для домов с электрическим отоплением или выгодный ночной тариф, эксплуатационные затраты могут снизиться. Но для этого система должна быть правильно настроена. Накопительная емкость и тепловая инерция теплого пола иногда позволяют переносить часть потребления на часы с более низкой ценой электричества.
Требования к дому и системе отопления
Тепловой насос лучше всего работает в здании с небольшими теплопотерями. Качественное утепление стен, крыши и пола снижает требуемую мощность оборудования. Герметичные окна и двери уменьшают сквозняки, а управляемая вентиляция помогает поддерживать нормальный воздухообмен без чрезмерных потерь тепла. До покупки насоса полезно провести энергоаудит или хотя бы выполнить профессиональный расчет теплопотерь по каждому помещению.

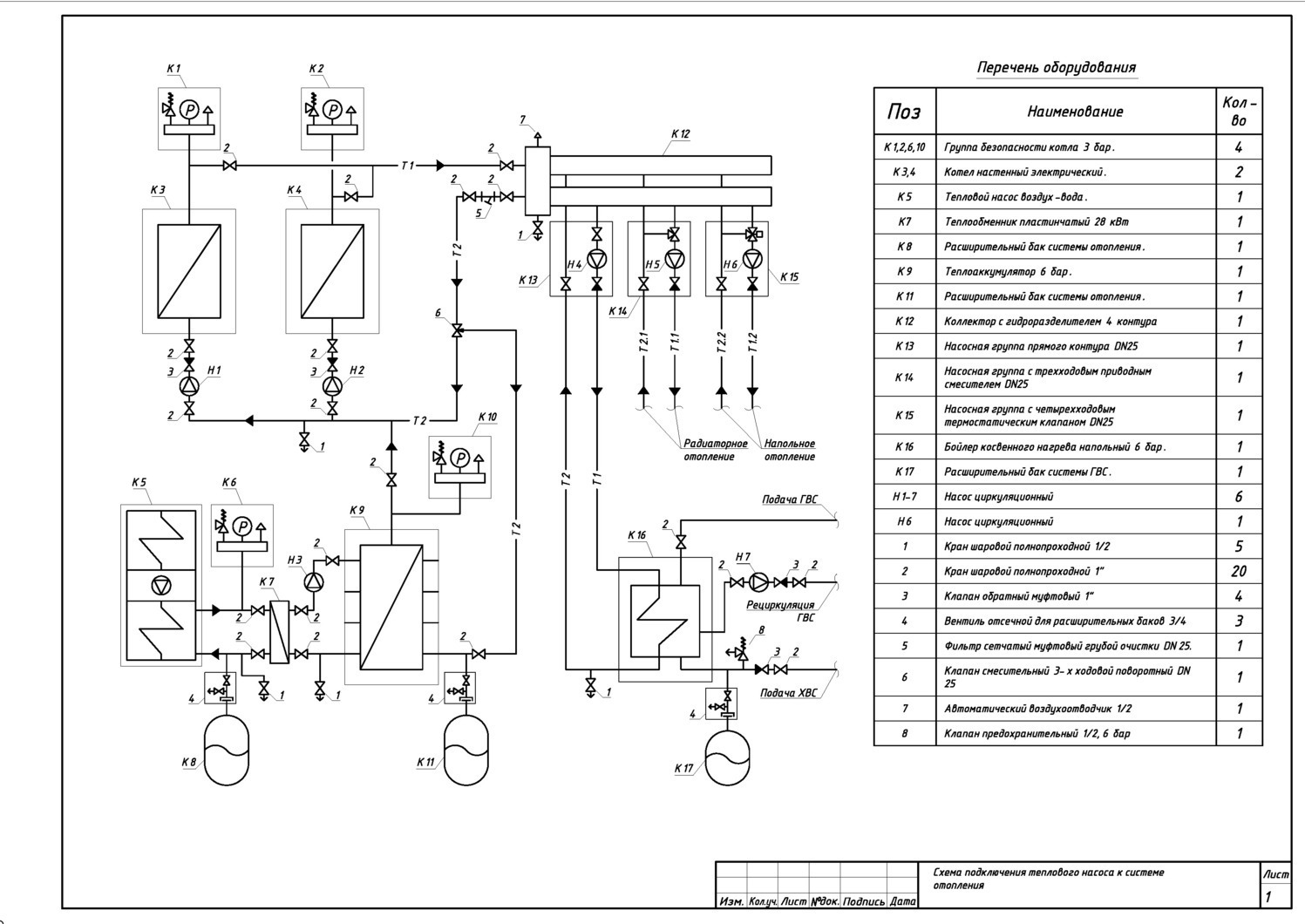

Принципиальная схема подключения теплового насоса к системе отопления с котлами, коллекторами, насосами и бойлером косвенного нагрева
Особое значение имеет температура теплоносителя. Чем ниже температура воды, которую должен подготовить насос, тем выше обычно его эффективность. Поэтому оптимальным вариантом считается водяной теплый пол, способный обогревать дом при низкой температуре подачи. Подходят и увеличенные радиаторы, рассчитанные на низкотемпературный режим. Конкретные значения определяются проектом, теплопотерями комнат и площадью отопительных приборов.
Старые радиаторные системы часто проектировались для более горячей воды, которую легко обеспечивает котел. Если без проверки подключить к ним тепловой насос, в морозы мощности радиаторов может не хватить. Проблему решают утеплением дома, заменой части радиаторов, установкой вентиляторных конвекторов или выбором высокотемпературной модели. Однако повышение температуры подачи обычно снижает эффективность, поэтому сначала стоит уменьшить потребность здания в тепле.
Резервный источник отопления нужен не во всех случаях, но его наличие может быть полезно. В воздушных системах при сильном морозе может подключаться встроенный электрический нагреватель или существующий котел. Такая схема называется бивалентной. Она позволяет не завышать мощность основного оборудования ради нескольких наиболее холодных дней, однако работу резерва необходимо учитывать при расчете годового расхода электричества.
Как правильно выбрать мощность оборудования
Мощность теплового насоса определяют по расчетным теплопотерям дома при минимальной наружной температуре, принятой для конкретного региона. Подбор только по площади здания дает слишком грубый результат. Два дома одинакового размера могут отличаться по уровню утепления, площади окон, высоте потолков и вентиляционным потерям. Следовательно, их потребность в отоплении будет разной.
Недостаточная мощность приводит к частому включению резервного нагревателя и росту затрат. Слишком мощное оборудование также нежелательно. Оно стоит дороже и при отсутствии подходящего регулирования может работать короткими циклами. Частые пуски компрессора снижают комфорт и способны ускорить износ отдельных компонентов. Инверторные модели регулируют производительность в определенном диапазоне, но правильный расчет все равно остается обязательным.
При выборе нужно изучать таблицы производительности производителя. Важна тепловая мощность не только при положительной температуре воздуха, но и в мороз, характерный для места установки. Следует проверить потребляемую электрическую мощность, максимальную температуру подачи, уровень шума, рабочий диапазон и режим подготовки горячей воды. Для грунтовой системы дополнительно рассчитывают длину и параметры внешнего контура.
Горячее водоснабжение создает отдельную нагрузку. Для душа и бытовых нужд требуется более высокая температура воды, чем для теплого пола. Из-за этого COP во время нагрева бойлера обычно ниже, чем в режиме низкотемпературного отопления. Объем бойлера подбирают с учетом числа жильцов, количества санузлов и привычного расхода воды.
Монтаж, шум и размещение
Качество монтажа прямо влияет на надежность теплового насоса. Для системы «воздух — вода» необходимо выбрать место, где наружный блок получит свободный приток воздуха. Поток не должен упираться в стену или возвращаться к теплообменнику. Следует обеспечить отвод воды, возникающей при оттаивании. Зимой ее может быть достаточно много, поэтому обычный слив на дорожку способен привести к образованию льда.

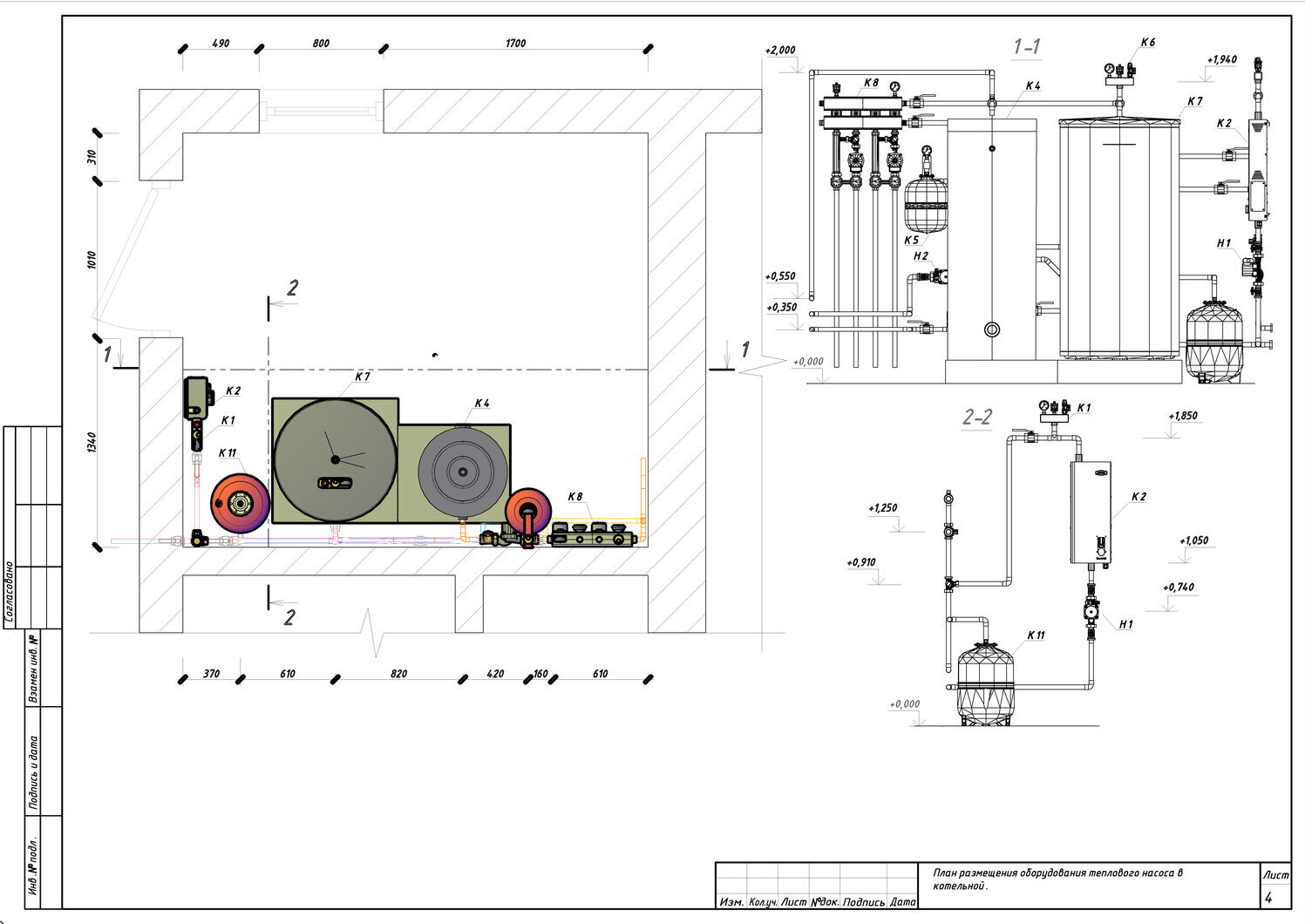

План размещения оборудования теплового насоса в котельной с указанием размеров и разрезов
Наружный блок создает шум от вентилятора и компрессора. Уровень звука зависит от модели, режима и расстояния до объекта. Блок не стоит устанавливать рядом с окнами спальни, в узкой нише или на поверхности, усиливающей вибрацию. При выборе места учитывают расстояние до соседних участков и местные требования к допустимому шуму.
Внутри дома монтируют гидравлические компоненты, автоматику и бойлер, если он предусмотрен проектом. Иногда требуется буферная емкость, но она нужна не каждой системе. Ее назначение зависит от минимального объема воды, схемы зонального регулирования и требований производителя. Лишняя емкость увеличивает теплопотери и занимает место, поэтому решение должен принимать проектировщик.
Электрическая сеть должна выдерживать работу компрессора и резервного нагревателя. Проверяют доступную мощность подключения, число фаз, сечение кабелей, защитные устройства и заземление. Работы с электрикой и холодильным контуром следует поручать специалистам с необходимой квалификацией и допусками.
Эксплуатация и обслуживание теплового насоса
Современный тепловой насос способен работать автоматически. Пользователь задает желаемую температуру, а контроллер регулирует нагрев. Наиболее эффективным обычно является плавный режим по погодозависимой кривой. Автоматика меняет температуру подачи в зависимости от погоды, не допуская лишнего перегрева теплоносителя.
Частое ручное повышение и снижение температуры может ухудшить результат, особенно при наличии теплого пола. Такая система обладает высокой тепловой инерцией и медленно реагирует на команды. Более стабильная настройка обычно обеспечивает ровную температуру в комнатах и благоприятный режим для компрессора.
Обслуживание воздушного насоса включает проверку чистоты теплообменника, свободного прохода воздуха и состояния дренажа. В гидравлическом контуре контролируют давление, фильтры, насосы и качество теплоносителя. Периодичность процедур указывает производитель. Самостоятельно вскрывать холодильный контур нельзя: для работы с хладагентом нужны инструменты и профильная подготовка.
У грунтовой системы наружный контур скрыт в земле и не требует регулярной очистки, но его давление и параметры теплоносителя необходимо контролировать. Для всех типов оборудования полезно отслеживать годовое потребление электричества и объем произведенного тепла, если установлен соответствующий счетчик. Это помогает вовремя заметить ухудшение эффективности.
Плюсы и ограничения технологии
Главное преимущество теплового насоса — возможность получать несколько единиц тепловой энергии на одну единицу потребленной электроэнергии. Он не требует хранения топлива на участке и не создает продукты сгорания в доме. При реверсивной конструкции система может охлаждать помещения летом, хотя возможность и способ охлаждения зависят от типа оборудования и схемы отопления.

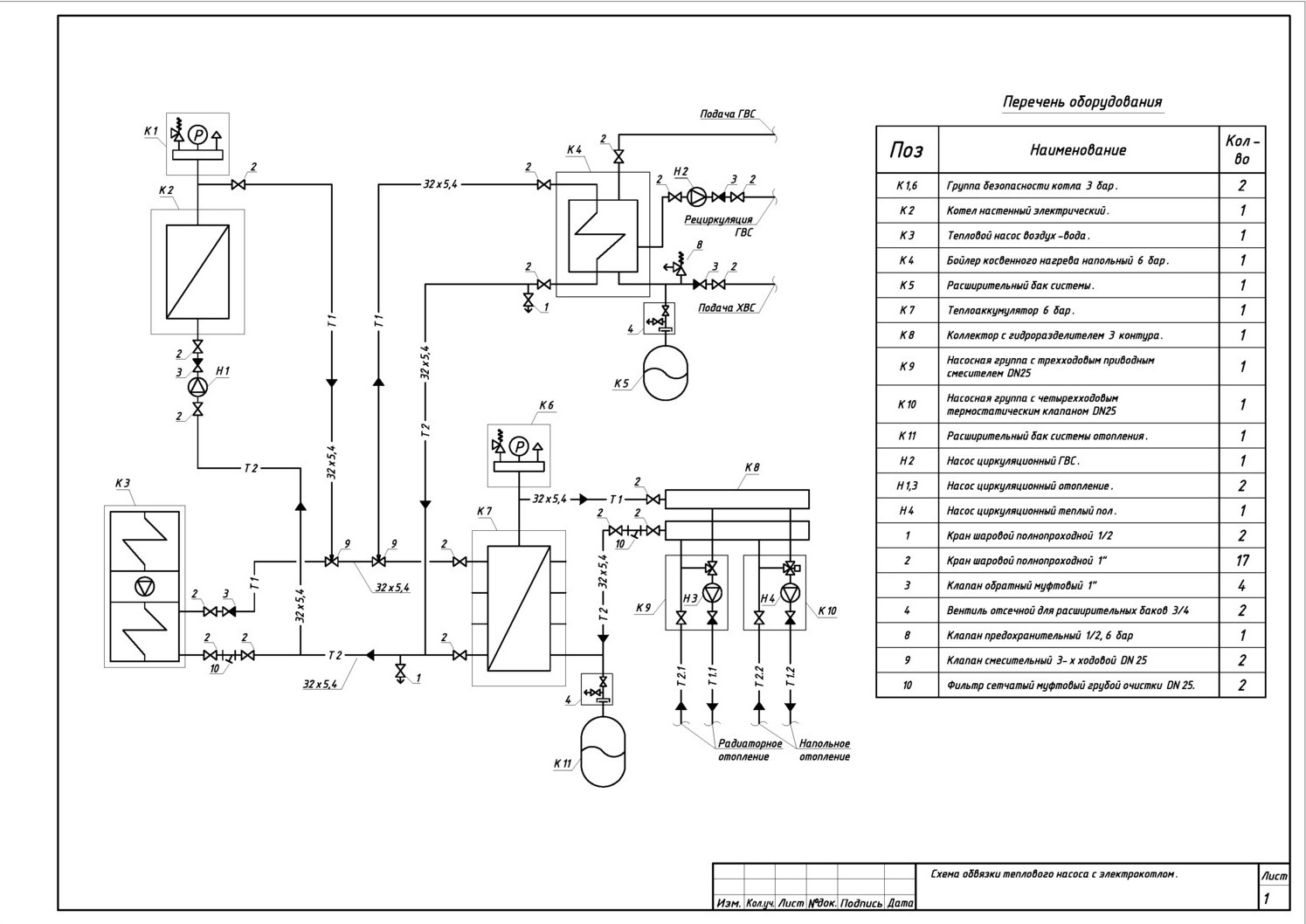

схема обвязки теплового насоса с электрическим котлом, бойлером ГВС, расширительными баками и контурами отопления
Ограничения связаны с начальной стоимостью, требованиями к проектированию и зависимостью от электричества. Воздушные модели теряют часть эффективности в холодную погоду, а грунтовые требуют дорогих земляных или буровых работ. В доме с большими теплопотерями и высокотемпературными радиаторами экономический результат может оказаться хуже ожидаемого.
Также важно учитывать используемый хладагент. Он влияет на рабочие температуры, требования безопасности и экологические показатели оборудования. В разных моделях применяются разные вещества, включая хладагенты с низким потенциалом глобального потепления. При выборе следует проверить соответствие оборудования действующим нормам, условия монтажа и доступность сервисного обслуживания.
Вывод
Тепловой насос для отопления дома может стать эффективной заменой прямому электрическому обогреву, газовому или жидкотопливному котлу, но его выгода зависит от конкретного объекта. Лучший результат достигается в утепленном доме с низкотемпературной системой отопления, точным расчетом теплопотерь и профессиональным монтажом. Перед покупкой необходимо сравнить сезонную эффективность моделей, их мощность в мороз, тарифы на электричество, стоимость установки и доступность сервиса. Грамотно спроектированный тепловой насос обеспечивает стабильное отопление, горячую воду и, при подходящей конфигурации, охлаждение дома без ежедневного участия владельца.
