Проектирование инженерных систем: ответ на вопрос зачем и как устроен этот процесс
Когда начинают строить объект или делать капитальный ремонт, внимание чаще всего уходит в архитектуру, планировку и интерьер. Это понятно: именно их видно в первую очередь. Но на практике комфорт, надёжность и дальнейшие расходы на эксплуатацию во многом зависят не от отделки, а от инженерии.
Если инженерные системы не продуманы заранее, проблемы почти неизбежны: что-то не помещается, что-то мешает друг другу, смета растёт, сроки сдвигаются. Поэтому проектирование - не формальность и не "бумажная" стадия ради галочки. Это основа, на которой потом держится весь объект. Продуманный проект помогает заранее увидеть слабые места, избежать дорогих переделок, точнее посчитать бюджет и в итоге получить систему, которая действительно работает так, как требуется.
Содержание
- Для чего нужно проектирование инженерных систем
- Этапы проектирования инженерных систем
- Согласование с архитектором и дизайнером
- Выбор поставщика оборудования и монтажной организации
- Вывод
Для чего нужно проектирование инженерных систем
Проект инженерных систем решает сразу несколько практических задач, и все они напрямую влияют и на стоимость объекта, и на его качество. Без проекта стройка быстро превращается в набор разрозненных действий, где каждый подрядчик работает в своём направлении. Итог обычно предсказуем: переделки, потеря времени и лишние расходы.

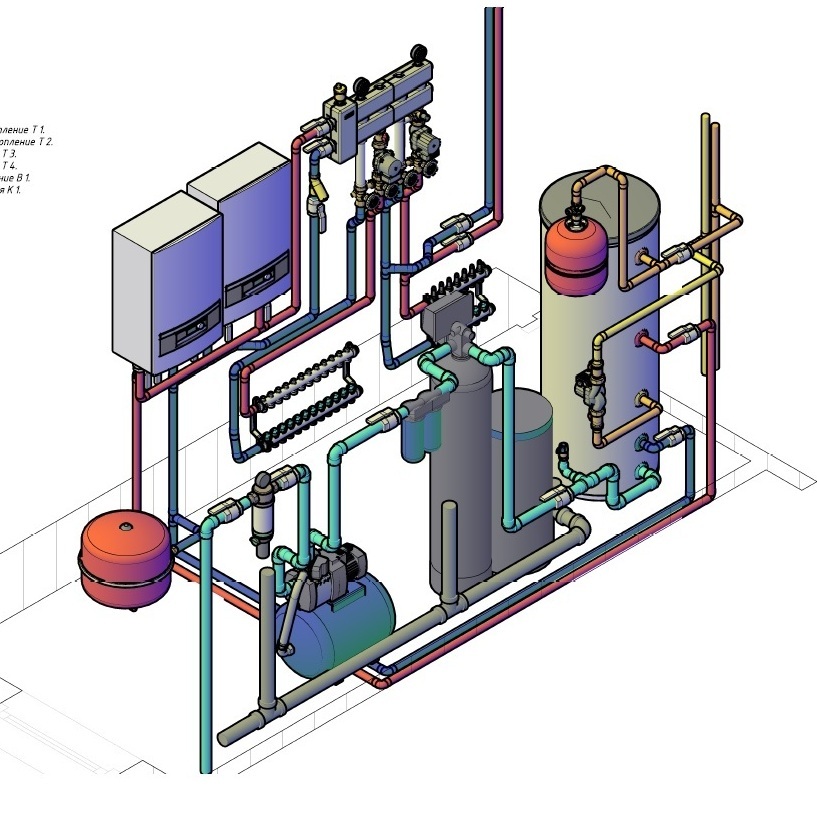

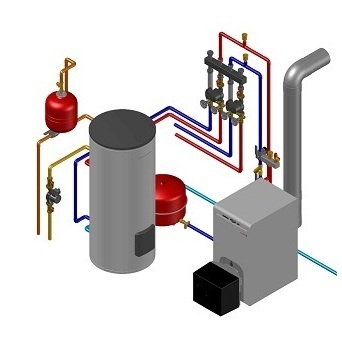

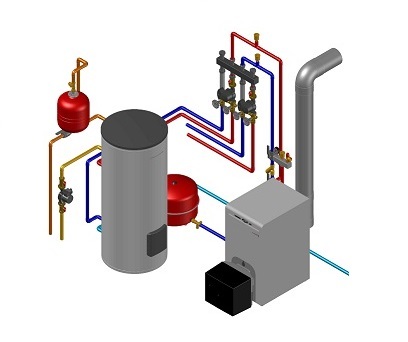

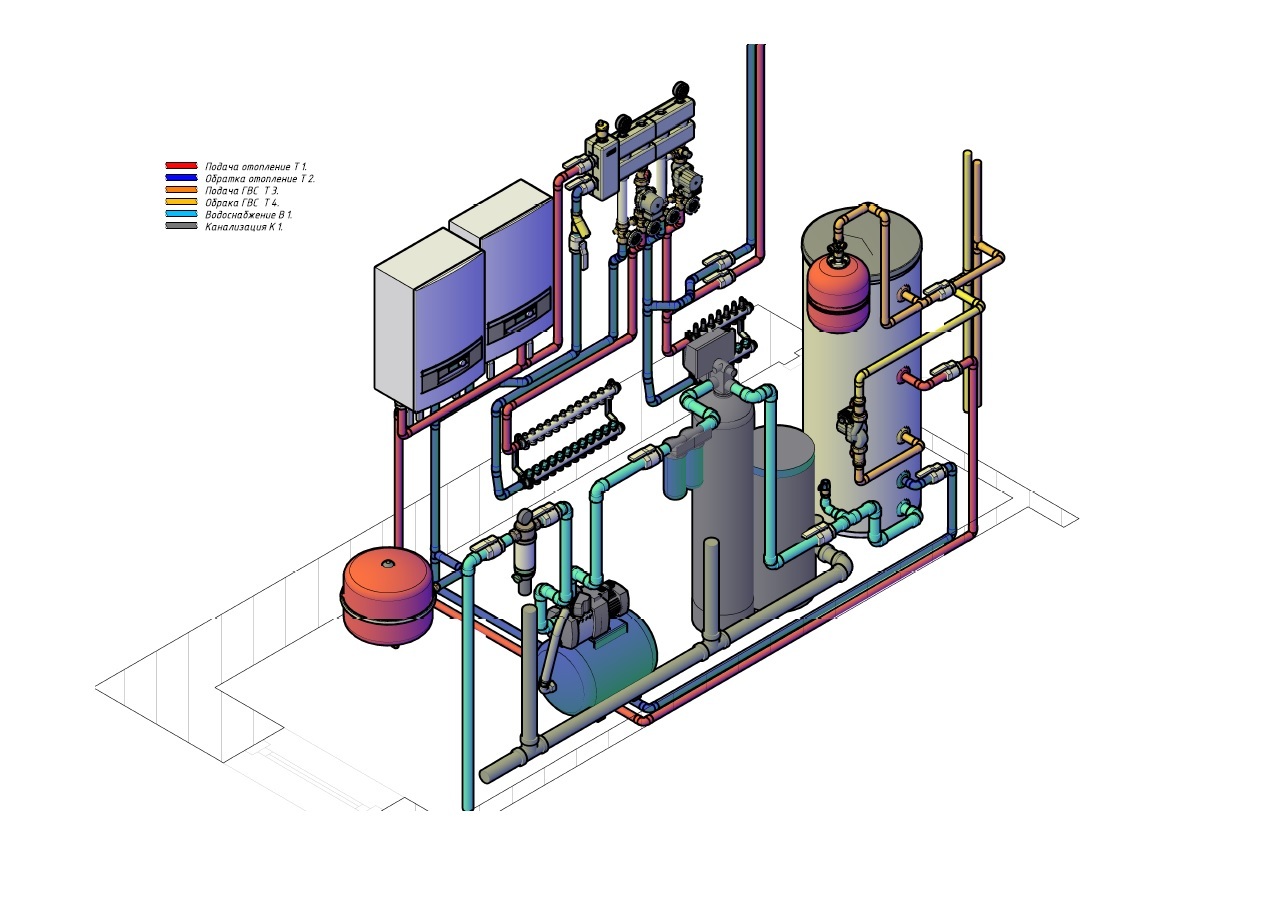

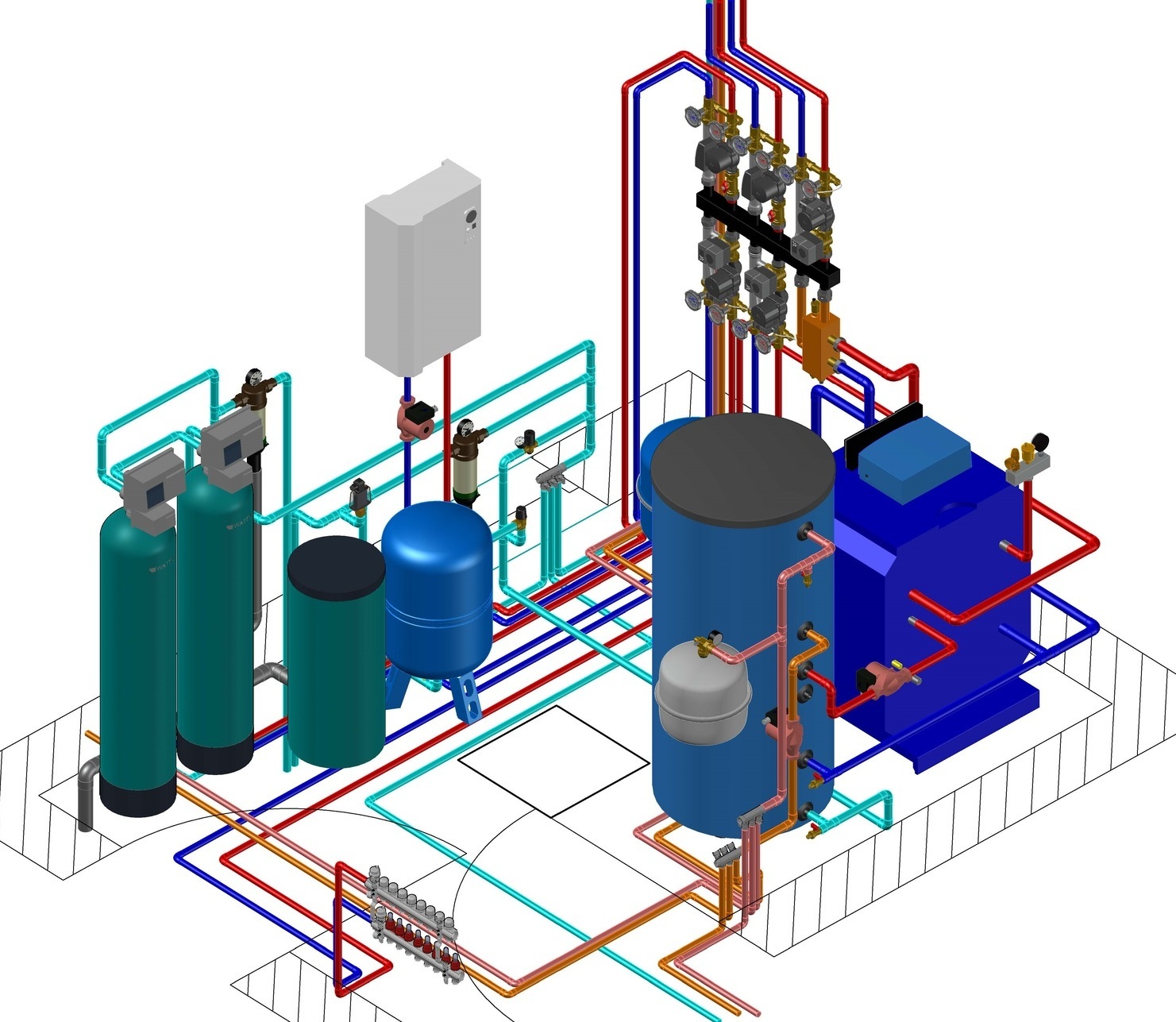

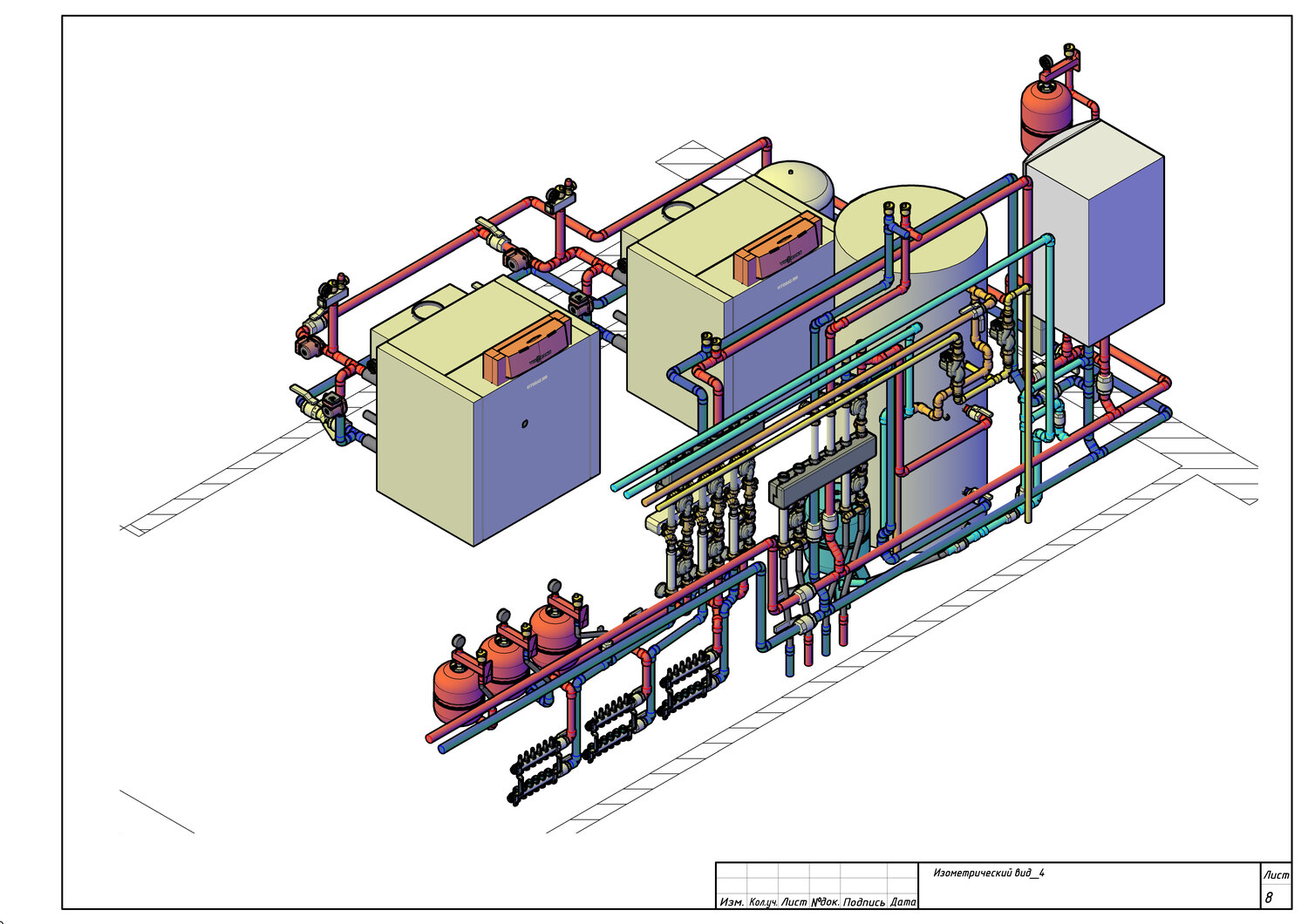

3D модель обвязки трубопроводов
- Разработка систем и устранение коллизий
Первая задача проекта - технически грамотно разработать каждую инженерную систему. Речь идёт об отоплении, вентиляции и кондиционировании, водоснабжении и канализации, электроснабжении, а также об автоматизации и диспетчеризации. Каждая из этих систем имеет свою логику, свои расчёты и ограничения. Но работать они должны не по отдельности, а вместе.
И вот здесь, кстати, чаще всего и возникают коллизии. Это ситуации, когда решения из разных разделов проекта начинают конфликтовать между собой. Например, воздуховод попадает в зону балки, труба отопления пересекается с кабельным лотком, а оборудование просто не помещается в отведённое пространство.
Если такие вещи обнаруживаются уже на площадке, исправления обходятся дорого и почти всегда бьют по срокам. На стадии проекта всё решается гораздо спокойнее и дешевле. Именно поэтому коллизии важно снимать заранее, а не в момент, когда монтаж уже идёт.
На сложных объектах для этого всё чаще используют BIM модели. Они позволяют собрать все разделы в одной трёхмерной среде и быстро увидеть пересечения. Для насыщенных инженерией зданий это уже, по сути, рабочий стандарт.
- Увязка с архитектурой, дизайном и требованиями заказчика
Инженерный проект не может существовать отдельно от архитектуры и интерьера. Его нужно увязывать с планировкой, конструктивом, отделкой и пожеланиями заказчика. Где будет стоять наружный блок кондиционера? Как пройдут вентиляционные трассы? Можно ли скрыть коммуникации без ущерба для высоты потолка и внешнего вида помещений? Такие вопросы лучше решать заранее и совместно.
Заказчик тоже должен быть вовлечён в этот этап. Ему важно понимать, какое оборудование закладывается, как будут работать системы, почему выбрано именно такое техническое решение и во что это выльется по бюджету. Когда логика проекта прозрачна, потом намного меньше спорных ситуаций.
- Выбор оборудования, подрядчиков и понимание бюджета
Готовый проект - это база для нормального выбора оборудования и монтажной компании. Без него невозможно получить корректные коммерческие предложения. В лучшем случае подрядчики дадут очень приблизительные цифры, в худшем - занизят стоимость на старте, а потом начнут добирать её по ходу работ.
Когда на руках имеется проект, заказчик может сравнивать предложения по одинаковым исходным данным. Это даёт более точное понимание бюджета и позволяет выбрать вариант не наугад, а по реальному соотношению цены, качества и сроков.
Этапы проектирования инженерных систем
Если говорить по сути, проектирование инженерных систем включает несколько обязательных блоков: сбор исходных данных по объекту; составление технического задания; инженерные расчёты; разработку схем и трассировок; подбор оборудования и материалов; проверку на коллизии; подготовку предварительной сметы; выпуск рабочей документации для монтажа.
Иногда со стороны кажется, что проект - это просто комплект чертежей. На деле за ним стоит довольно большая аналитическая работа. И чем сложнее объект, тем важнее эта подготовка.
Проектирование - процесс последовательный. Перескочить через какой-то этап можно, но обычно это быстро аукается.

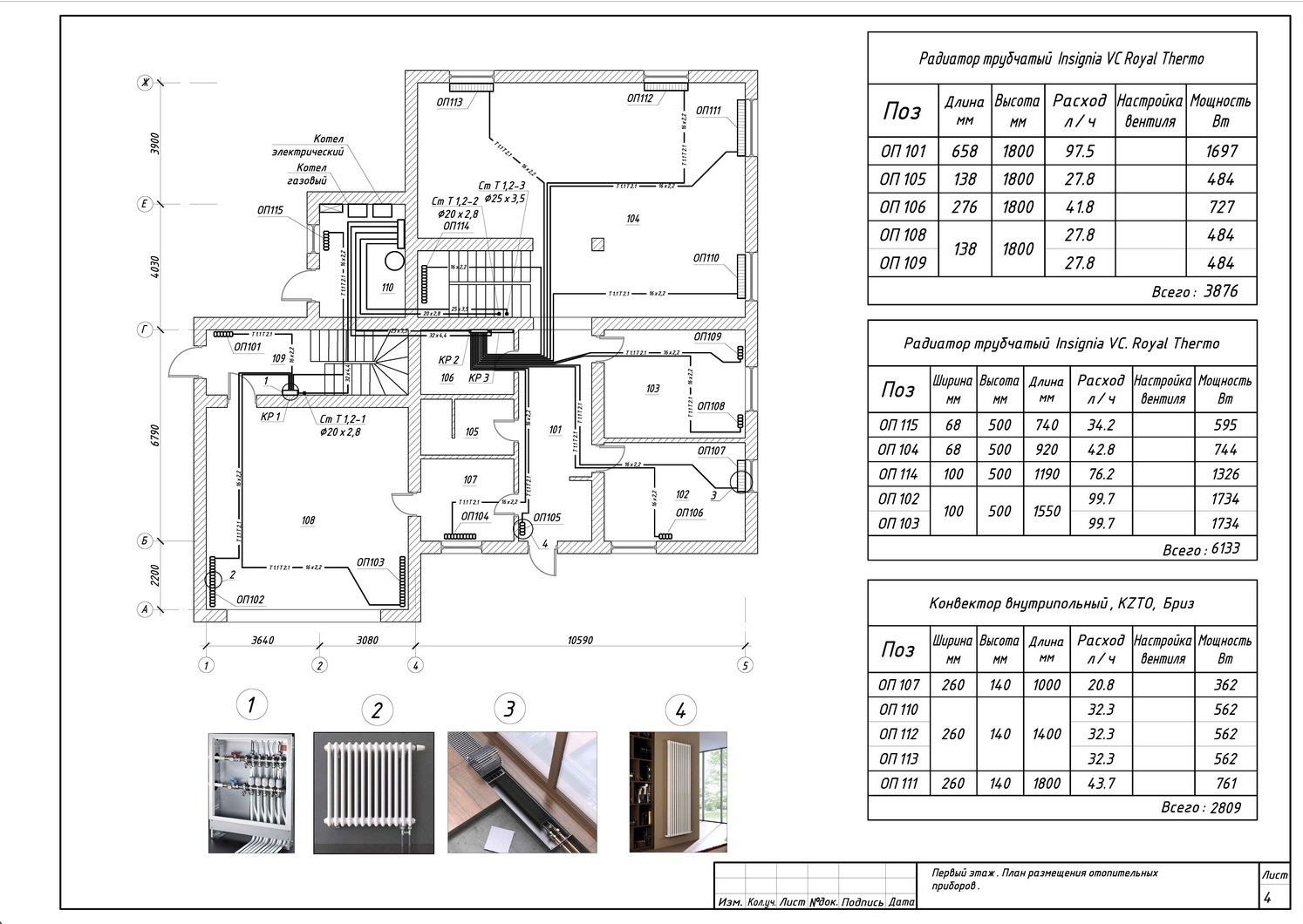

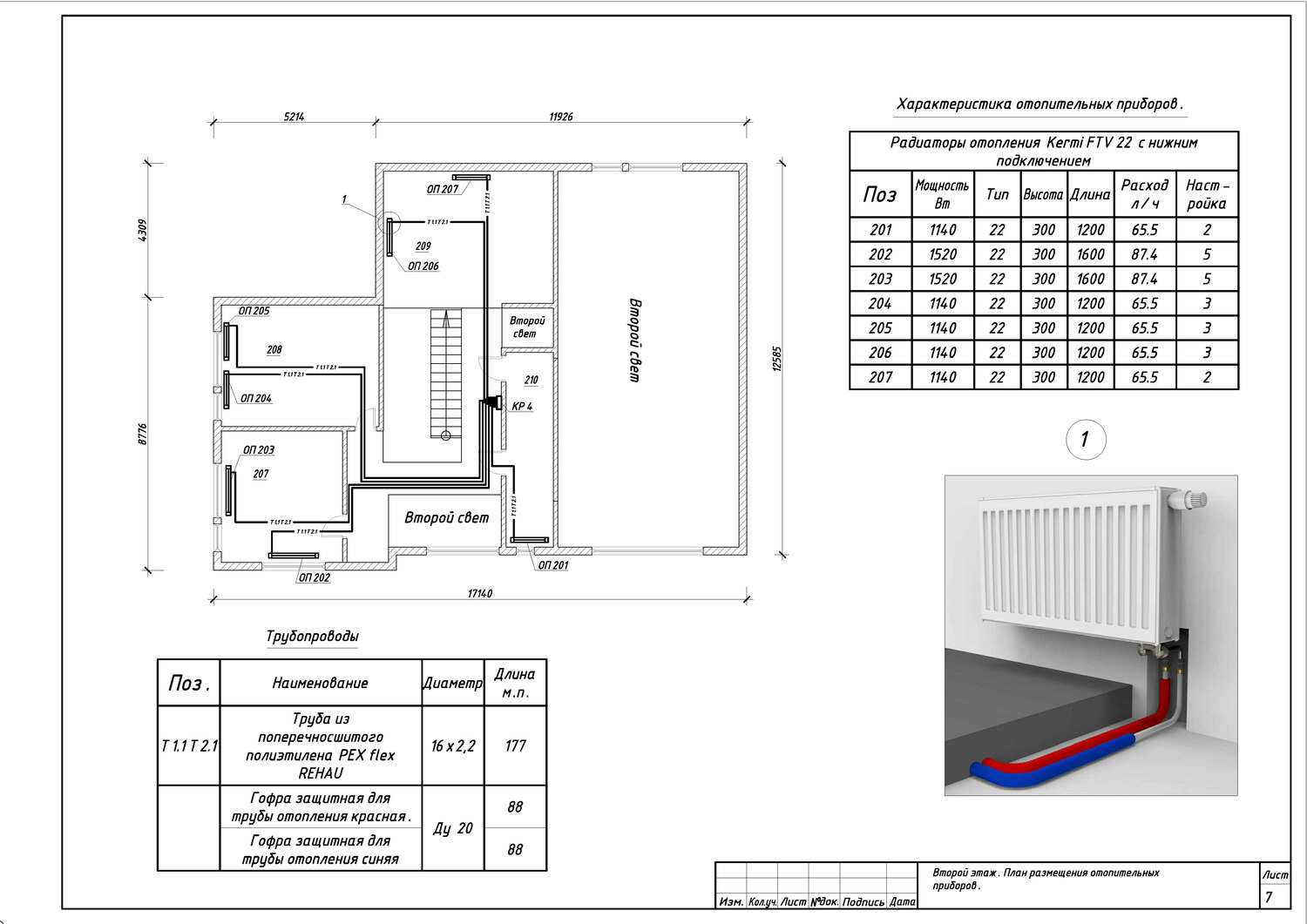

План расположения отопительных приборов
- Составление технического задания
Всё начинается с технического задания. Это документ, в котором фиксируются требования к будущим инженерным системам. Обычно в него входят назначение объекта, площадь, особенности конструкций, требования к температуре и воздухообмену, параметры водоснабжения, категория надёжности электроснабжения и другие исходные данные.
Хорошо составленное ТЗ сильно упрощает дальнейшую работу. Проектировщик понимает рамки задачи, а заказчик - что именно он должен получить на выходе. Если позже появляются разногласия, всегда можно вернуться к этому документу и сверить ожидания с исходными договорённостями.
Есть ещё один важный момент: на стадии ТЗ желательно учитывать развитие объекта. Например, если в будущем возможна перепланировка, увеличение нагрузки или расширение площадей, это лучше закладывать сразу. Небольшой резерв по мощности на старте часто обходится дешевле, чем полная переделка позже.
- Инженерные расчёты
После утверждения ТЗ начинается техническая часть - расчёты. Именно на них строятся все последующие решения.
Теплопотери, теплопритоки и тепловые нагрузки. Сначала рассчитывают, сколько тепла здание теряет через стены, окна, кровлю и другие ограждающие конструкции. Это нужно для подбора системы отопления. Для кондиционирования, наоборот, считают теплопритоки: от людей, оборудования, освещения, солнечной радиации через остекление. Если расчёты сделаны правильно, оборудование не будет ни слабым, ни избыточным.
Расход воздуха на вентиляцию. Здесь всё зависит от назначения помещений, количества людей и характера процессов внутри. Показатели для квартиры, офиса, ресторана и производства, понятно, будут разными. По этим данным подбирают воздуховоды, установки, решётки, рекуператоры и другие элементы системы.

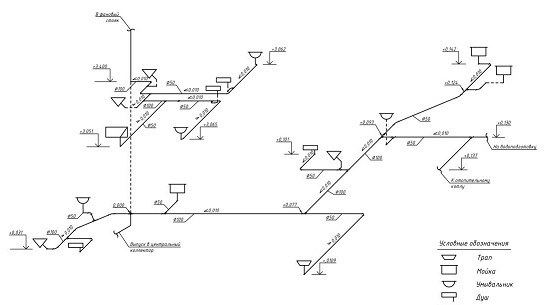

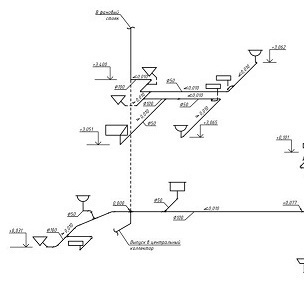

Расход воды для ХВС и ГВС. Расчёт ведут по числу приборов и режиму их использования. От этого зависят диаметры труб, параметры насосов, объёмы накопительных ёмкостей. Если расход занижен, на точках водоразбора начнутся проблемы с давлением. Если завышен - заказчик просто переплатит за оборудование.

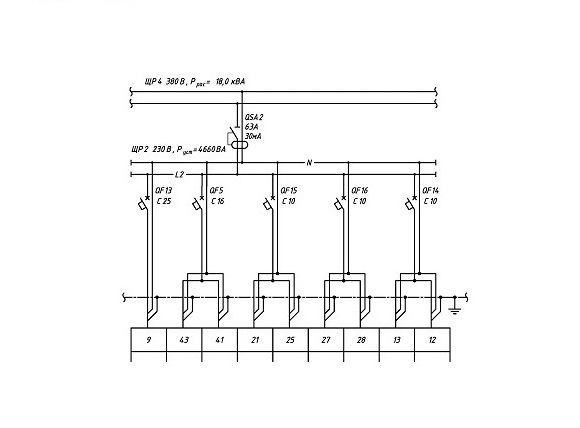

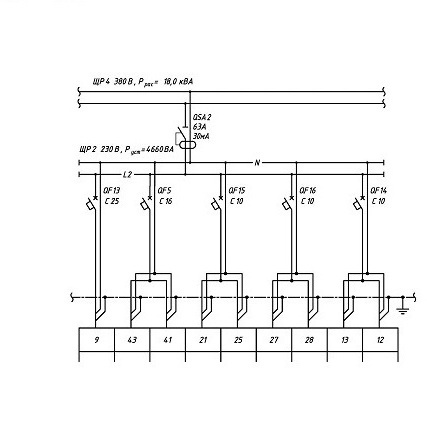

Электрические нагрузки. Здесь учитывают всё: освещение, бытовые и технологические приборы, вентиляцию, кондиционирование, насосы, лифты и так далее. По результатам выбирают вводное оборудование, автоматы, кабели и щиты. И это не только вопрос корректной работы систем, но и вопрос безопасности. Перегруженная электросеть - одна из самых частых причин аварий и возгораний.
- Разработка схем и подбор оборудования

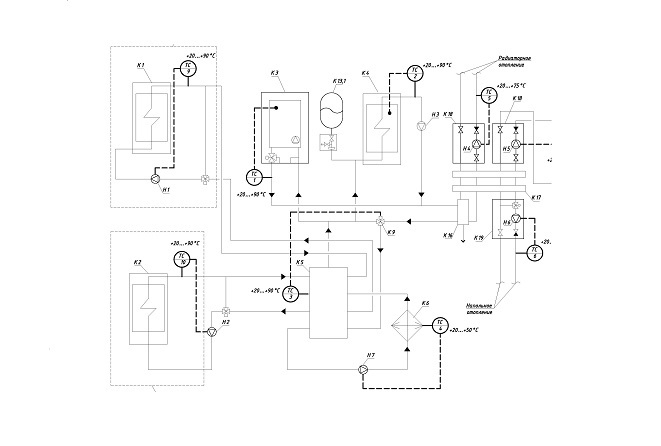

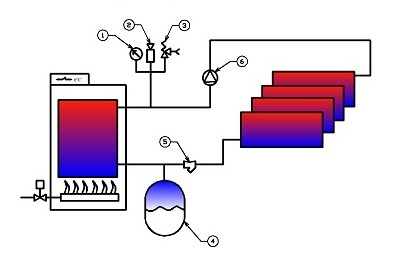

Когда расчёты готовы, проектировщик разрабатывает принципиальные схемы. Они показывают состав системы, параметры оборудования и связи между элементами. Для отопления это, например, схема разводки труб, типы радиаторов и обвязка котельной. Для вентиляции - трассы воздуховодов, расходы воздуха по веткам, типы установок.
Параллельно подбирается оборудование. Котлы, насосы, вентиляционные установки, щиты, автоматика - каждая позиция выбирается не "по опыту" и не "как обычно", а на основании расчётных данных. На этом же этапе готовят предварительную спецификацию материалов и оборудования.
Отдельно проверяется, как все системы размещаются в пространстве. Для простых объектов это делают через координацию чертежей, для более сложных - в BIMсреде с проверкой на пересечения. Это важный шаг: на бумаге всё может выглядеть аккуратно, а в реальном объёме иногда выясняется, что места просто не хватает.
- Предварительный сметный расчёт и согласование с заказчиком
После схем и подбора оборудования формируют предварительную смету. В ней обычно отражают стоимость оборудования, материалов и ориентировочную стоимость монтажных работ.
Для заказчика это один из ключевых этапов. Здесь становится понятно, укладывается ли проект в бюджет и где при необходимости можно скорректировать. Иногда решение находится быстро: заменить часть оборудования на аналог, пересмотреть конфигурацию системы, разделить реализацию на этапы. Главное - сделать это до выпуска рабочей документации, а не после начала работ.
- Разработка рабочей документации
Финальная стадия - выпуск рабочей документации. Именно по ней монтажники работают на объекте.

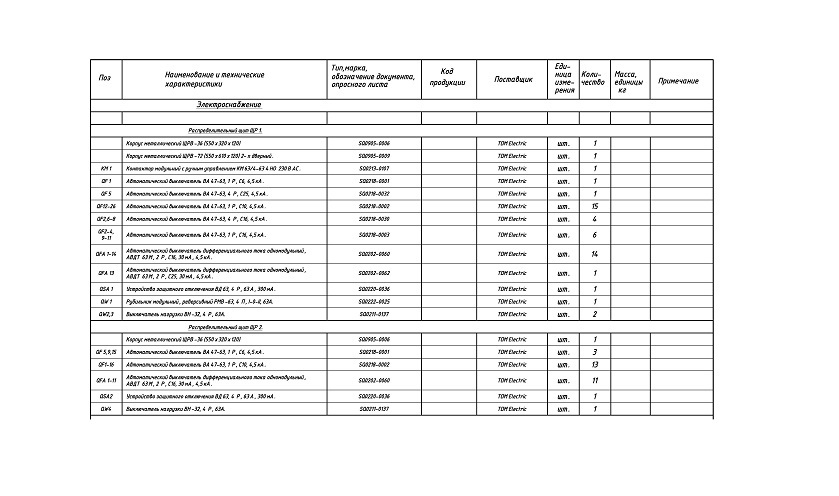

В комплект обычно входят: планы прокладки трубопроводов и воздуховодов; привязки к осям и отметкам; схемы подключения оборудования; электрические схемы; спецификации; требования к монтажу и технические указания.
Чем точнее и подробнее эта документация, тем меньше вопросов возникает на площадке. А значит, меньше пауз, меньше самодеятельности и меньше переделок. По сути, грамотная и правильно оформленные чертежи - это ещё и инструмент контроля для заказчика и технического надзора.
Согласование инженерного проекта с архитектором и дизайнером
Проектирование инженерных систем всегда должно идти в связке с архитектором и дизайнером. Если каждая сторона работает отдельно, конфликты решений почти гарантированы.
- Почему координация нужна с самого начала
Инженерия напрямую зависит от архитектуры. Высота потолков определяет, можно ли скрыть воздуховоды. Расположение окон влияет на размещение радиаторов, конвекторов и внутренних блоков кондиционирования. Конструкция кровли задаёт возможные места для шахт, проходок и наружного оборудования.

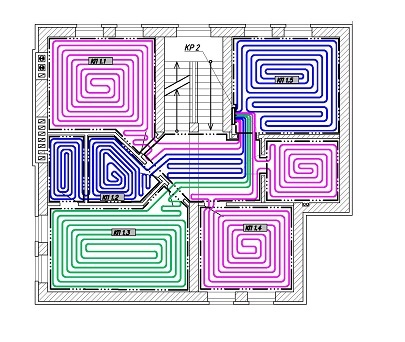

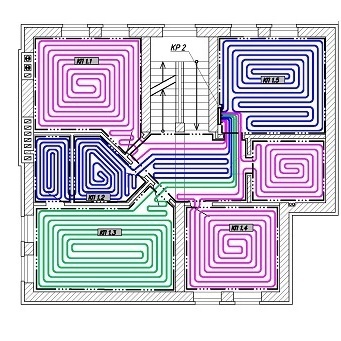

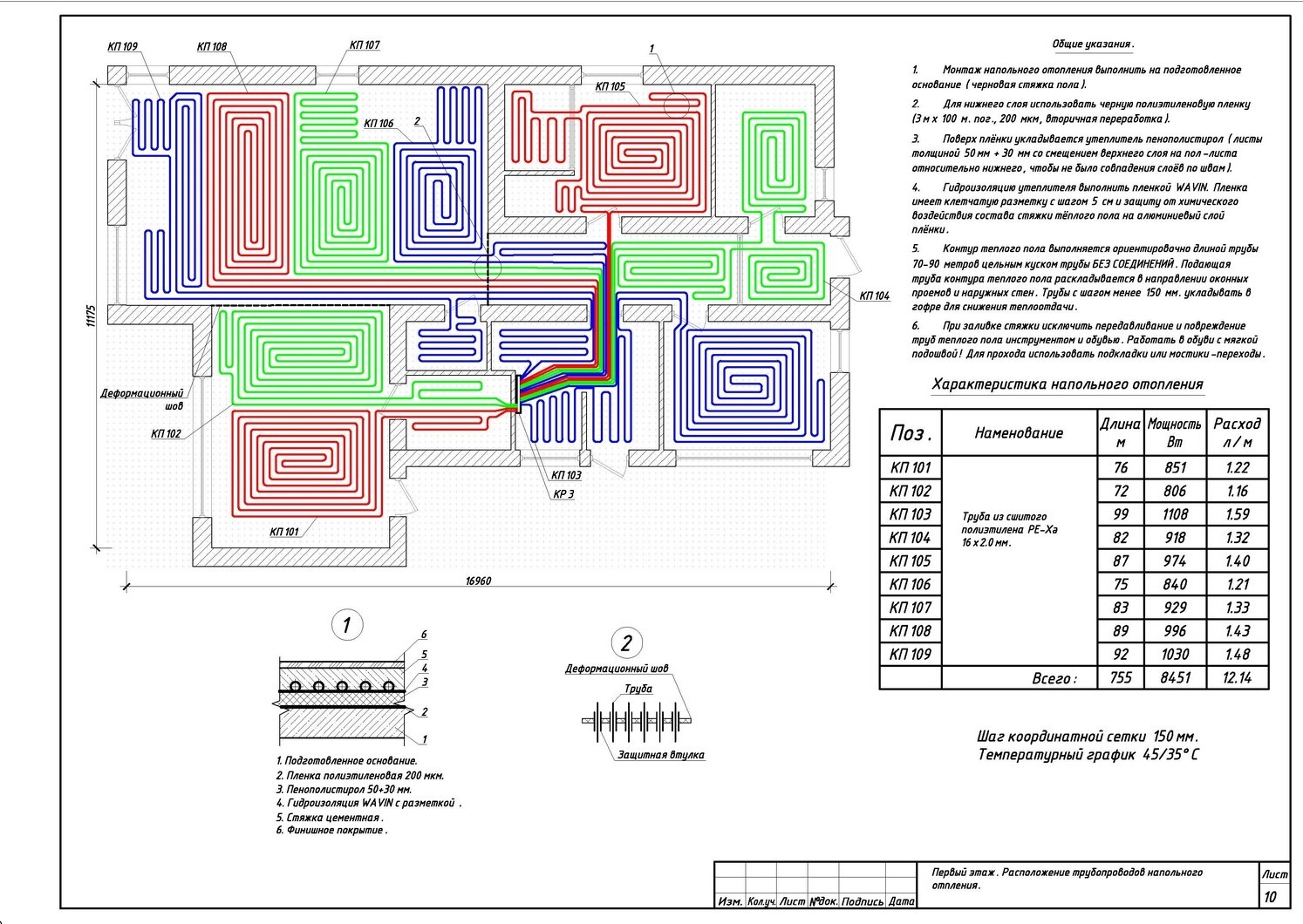

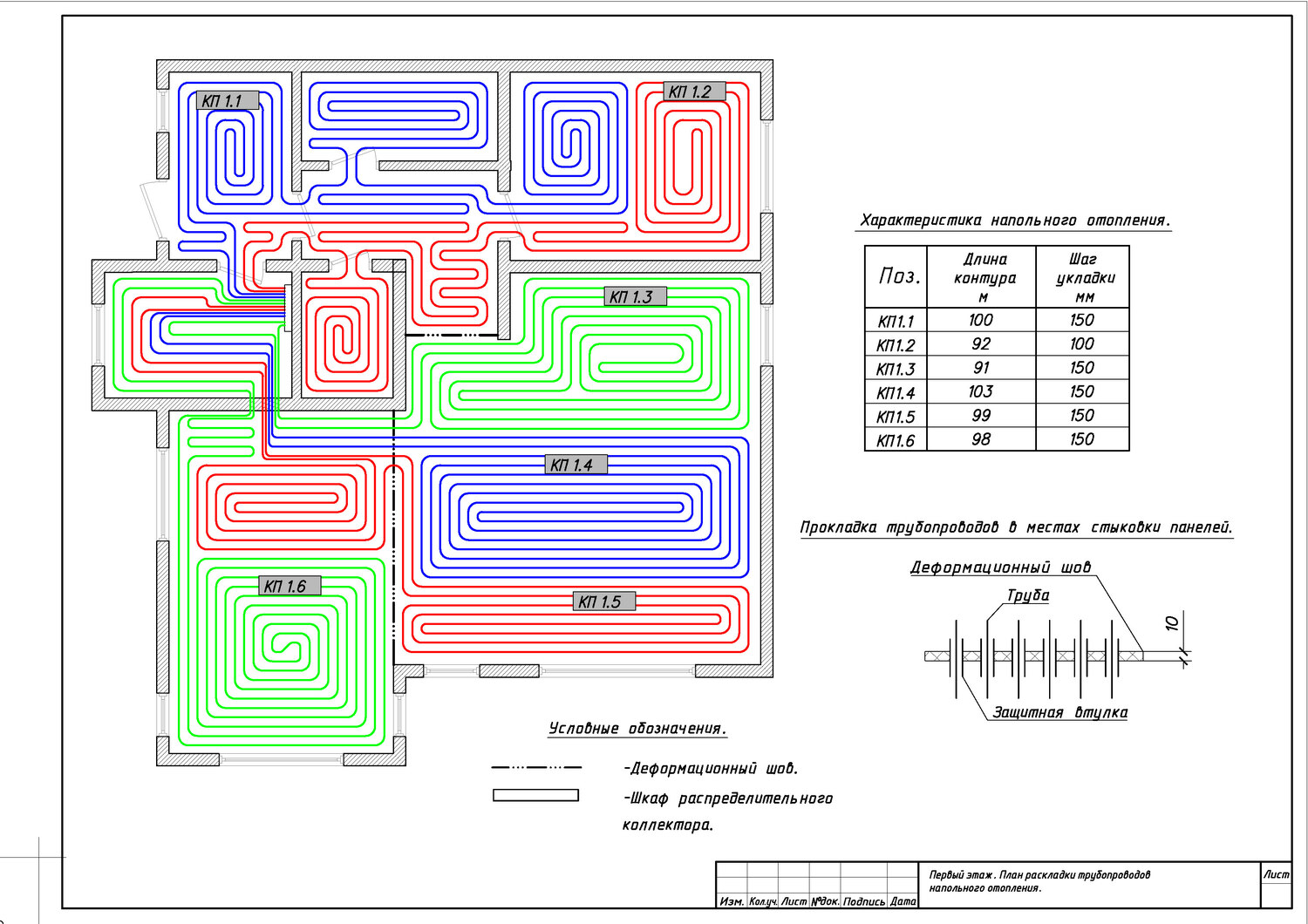

Раскладка труб напольного отопления
Если инженер подключается слишком поздно, он уже вынужден подстраиваться под готовые решения. В результате страдает либо эффективность систем, либо внешний вид помещений, а иногда и то и другое сразу.
Бывает и наоборот: архитектор или дизайнер не учитывает инженерные ограничения. Например, проектируется чистый потолок без запаса по высоте, а потом оказывается, что воздуховод нужного сечения туда не помещается. Или место под мебель занято стояком, который больше некуда перенести. На словах такие вещи кажутся мелочами, но на объекте именно они создают самые неприятные ситуации.
- Совместная работа на всех стадиях
Нормальная координация - это когда инженер, архитектор и дизайнер работают параллельно. На концептуальной стадии инженер заранее сообщает габариты оборудования, требования по трассам и техническим помещениям. Архитектор и дизайнер учитывают это в планировке и интерьере. Дальше, на рабочем этапе, идёт уже детальная увязка каждого элемента.
Практика показывает, что регулярные координационные встречи здесь реально помогают. Особенно на частных резиденциях, коммерческих интерьерах и вообще в проектах, где важна визуальная чистота пространства.
Нужно честно учитывать и ещё одну вещь: инженерное оборудование занимает место. Котельная, венткамера, электрощитовая, ниши под коллекторы - всё это требует площади. Если вспоминать об этом в конце, эти помещения начинают "съедать" полезные зоны, и заказчик, что вполне логично, остаётся недоволен.
Выбор поставщика оборудования и монтажной организации
Когда проект готов, начинается следующий практический этап - выбор поставщиков и подрядчиков. С этого момента решения на бумаге превращаются в конкретные цены, сроки и обязательства.
- Рассылка проекта поставщикам
Комплект проектной документации направляют нескольким поставщикам оборудования. Все участники должны получить одинаковые исходные данные: спецификации, схемы, технические требования. Только в этом случае коммерческие предложения можно сравнивать между собой корректно.
Это принципиальный момент. Без проекта каждый поставщик предлагает то, что ему удобнее продать. С проектом сразу видно, кто действительно работает по заданию, а кто подменяет решение более выгодным для себя вариантом.

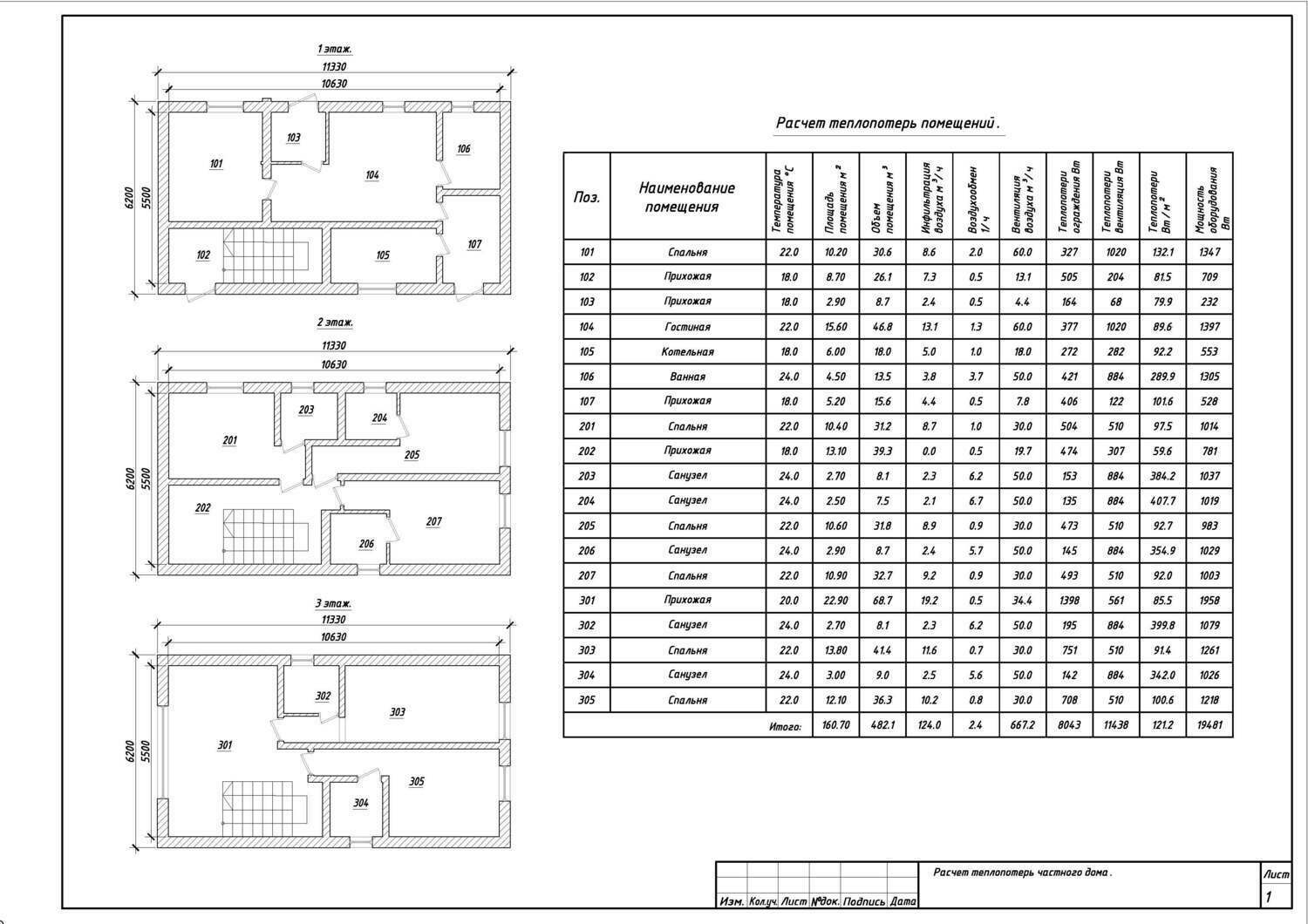

Расчет теплопотерь помещений
- Анализ коммерческих предложений и тендер
Полученные предложения оценивают по нескольким критериям: соответствие проекту; стоимость; сроки поставки; гарантия и сервис; репутация поставщика.
Смотреть только на цену здесь рискованно. Иногда самое дешёвое предложение оказывается самым дорогим уже после поставки - например, если оборудование не дотягивает по характеристикам, не имеет сервиса или требует дополнительных затрат на адаптацию.
Поэтому в анализе должен участвовать инженер проектировщик или технический специалист, который может быстро выявить скрытые расхождения. На крупных объектах грамотный тендер действительно даёт заметную экономию. И, что не менее важно, снижает риск ошибок при закупке.
- Выбор монтажной организации
С монтажной компанией логика похожая, но критерии чуть шире. Важна не только стоимость работ, но и опыт на аналогичных объектах, квалификация сотрудников, наличие необходимых допусков, качество предыдущих проектов и способность работать в общем графике стройки.
Сроки здесь особенно чувствительны. Если монтаж инженерных систем затягивается, следом тормозятся отделочные и смежные работы. Поэтому подрядчик должен дать не просто цену, а понятный календарный план.
Оптимально, когда в тендере участвуют несколько компаний. Все получают один и тот же комплект рабочей документации и считают свои предложения в сопоставимом формате. После этого уже можно принимать решение по совокупности факторов, а не по одной цифре.
- Передача данных заказчику
По итогам тендера заказчику передают сводную информацию: предложения поставщиков, сравнительную таблицу, рекомендации по выбору, предложения монтажных организаций и итоговый бюджет с разделением на оборудование и работы.
То есть заказчик получает не просто набор коммерческих предложений, а понятную картину: из чего складывается стоимость, какие есть альтернативы, где можно сэкономить без потери качества и какие последствия будут у каждого решения.
- Вывод
Проектирование инженерных систем - это не лишняя бюрократия и не дополнительные расходы ради формальности. Это рабочий инструмент, который помогает получить объект с нормально функционирующими системами, без лишних переделок и в понятном бюджете.
Грамотный проект заранее снимает коллизии, увязывает инженерию с архитектурой и дизайном, позволяет корректно провести тендер и даёт монтажной организации чёткую основу для работы. А заказчику - возможность контролировать процесс и понимать, за что он платит.
Если говорить практически: деньги, вложенные в качественное проектирование, почти всегда окупаются ещё до завершения стройки. И это не теория - так работает любой объект, где инженерией занимались всерьёз, а не по остаточному принципу.
