Теплопотери и тепловая нагрузка: определение, различия и методы расчёта
Содержание
· Введение: зачем это знать заказчику
· Что такое теплопотери
· Что такое тепловая нагрузка
· Ключевые различия между теплопотерями и тепловой нагрузкой
· Методы расчёта теплопотерь
· Методы расчёта тепловой нагрузки
· Нормативная база и стандарты
· Ошибки при расчёте и их последствия
· Применение расчётов в реальном проекте
· Вывод
Введение: зачем это знать заказчику
Когда речь заходит о проектировании системы отопления, вентиляции или теплоснабжения, два термина встречаются чаще всего: теплопотери и тепловая нагрузка. На первый взгляд они кажутся похожими, а некоторые специалисты и вовсе используют их как синонимы. Это ошибка, которая влечёт за собой неправильный подбор оборудования, перерасход энергии и жалобы жильцов на холод или перегрев.
Понимание разницы между этими понятиями — это основа грамотного теплотехнического расчёта. Без чёткого разграничения невозможно правильно подобрать котёл, рассчитать радиаторы, запроектировать трубопроводы или согласовать проект с энергоснабжающей организацией. Эта статья даёт полное и структурированное представление об обоих понятиях, их методах расчёта и практическом применении.
Материал будет полезен проектировщикам систем отопления, сметчикам, строительным инженерам, а также заказчикам, которые хотят разобраться в том, что именно считает для них специалист.
Что такое теплопотери
Теплопотери — это количество тепловой энергии, которое здание или отдельное помещение теряет через ограждающие конструкции за единицу времени. Проще говоря, это тепло, которое «уходит» из здания на улицу через стены, окна, крышу, пол и вентиляционные каналы.
Физика процесса проста: тепло всегда движется из зоны с более высокой температурой в зону с более низкой. Зимой внутри здания тепло, снаружи — холодно. Разница температур создаёт постоянный тепловой поток наружу. Чем хуже утеплены стены и окна, чем больше щелей и мостиков холода, тем интенсивнее этот поток.
Теплопотери измеряются в ваттах (Вт) или киловаттах (кВт). Это мощность, с которой здание «отдаёт» тепло. Важно понимать, что теплопотери — это физическая характеристика здания. Они зависят от конструктивных решений: толщины стен, вида утеплителя, типа остекления, наличия тепловых мостов.
Теплопотери делятся на два основных вида. Первый — трансмиссионные теплопотери, которые происходят через ограждающие конструкции: стены, перекрытия, окна, двери, кровлю и пол. Второй — вентиляционные теплопотери, связанные с инфильтрацией холодного воздуха через неплотности в конструкциях и с организованным воздухообменом.
В реальных проектах соотношение трансмиссионных и вентиляционных потерь может значительно варьироваться. В хорошо утеплённых зданиях с современными окнами вентиляционные потери могут составлять до 40–50% от общих теплопотерь. В старых зданиях с тонкими стенами и щелями трансмиссионные потери доминируют.
Теплопотери — это исходная точка для любого расчёта системы отопления. Без их точного определения невозможно правильно двигаться дальше.
Что такое тепловая нагрузка
Тепловая нагрузка — это мощность, которую система отопления должна подать в здание или помещение, чтобы компенсировать теплопотери и поддерживать заданную температуру внутри.
На первый взгляд кажется, что тепловая нагрузка равна теплопотерям. Это верно лишь в упрощённом случае. На практике тепловая нагрузка — понятие более широкое. Она учитывает не только потери тепла через конструкции, но и дополнительные факторы: тепловыделения от людей, оборудования и освещения, нагрев приточного воздуха, режим работы системы, запас мощности на пусковой режим.
Тепловая нагрузка также измеряется в ваттах или киловаттах. Именно по её значению подбирают котёл, тепловой насос или другой источник тепла. Именно тепловая нагрузка определяет, какой мощности должно быть оборудование, чтобы здание было тёплым в самые холодные дни.
Различают расчётную тепловую нагрузку и фактическую. Расчётная определяется на основании нормативных данных и служит для подбора оборудования. Фактическая — это то, что система реально потребляет в конкретный момент времени. Она всегда меньше расчётной, потому что расчётная соответствует самым тяжёлым условиям — расчётной зимней температуре наружного воздуха.
Ещё одно важное понятие — удельная тепловая нагрузка, которая выражается в Вт на квадратный метр (Вт/м²) или Вт на кубический метр (Вт/м³). Этот показатель удобен для сравнительного анализа и предварительных оценок. Для современных жилых зданий с хорошим утеплением он обычно составляет 40–70 Вт/м². Для старых зданий советской постройки — 100–150 Вт/м² и выше.
Ключевые различия между теплопотерями и тепловой нагрузкой
Главное различие состоит в том, что теплопотери — это то, что здание теряет, а тепловая нагрузка — это то, что система должна восполнить. Теплопотери описывают физику здания, тепловая нагрузка — задачу для инженерной системы.
Теплопотери зависят исключительно от характеристик здания: конструкций, материалов, герметичности, ориентации по сторонам света и климата. Тепловая нагрузка зависит от теплопотерь, но также от внутренних источников тепла, режима эксплуатации и технических требований к системе.
Второе важное отличие касается применения в расчётах. Теплопотери используют для подбора отопительных приборов (радиаторов, конвекторов, тёплых полов) в каждом конкретном помещении. Тепловая нагрузка — для подбора источника тепла (котла, теплового насоса, теплообменника от центральной сети) для здания в целом.
Третье отличие — вопрос внутренних тепловыделений. В жилом доме люди, бытовая техника и освещение выделяют тепло постоянно. В офисном здании вычислительная техника и освещение могут давать значительный вклад в тепловой баланс. Эти тепловыделения уменьшают тепловую нагрузку на систему отопления, но никак не влияют на теплопотери через конструкции.
Практический пример: помещение теряет через стены, окна и вентиляцию 2 000 Вт тепла. Одновременно в нём работают компьютеры и люди, которые выделяют 400 Вт. Теплопотери составляют 2 000 Вт, а тепловая нагрузка на отопление — только 1 600 Вт. Разница ощутимая, особенно когда речь идёт об офисах с большим количеством техники.
Методы расчёта теплопотерь
Существует несколько методов расчёта теплопотерь. Они различаются по точности, трудоёмкости и области применения.
Метод по СП 50.13330 (бывший СНиП 23-02) — это основной нормативный метод. Он предусматривает расчёт трансмиссионных теплопотерь через каждую ограждающую конструкцию по формуле, учитывающей площадь конструкции, её термическое сопротивление и разность температур. Для каждого помещения рассчитывают потери через каждую стену, окно, дверь, пол и потолок отдельно. Затем суммируют.
Формула для расчёта трансмиссионных потерь выглядит так: Q = A × (1/R) × (Tв - Tн), где A — площадь конструкции в квадратных метрах, R — приведённое сопротивление теплопередаче конструкции в м²·°C/Вт, Tв — расчётная температура внутри помещения, Tн — расчётная температура наружного воздуха. К полученному значению добавляют поправочные коэффициенты на ориентацию по сторонам света, угловые помещения и другие факторы.
Для вентиляционных теплопотерь применяют отдельный расчёт, основанный на объёме воздуха, поступающего в помещение, и разности температур. Нормативный воздухообмен для жилых помещений составляет 30 м³/час на человека согласно СП 54.13330.
Упрощённый удельный метод используется на предварительных стадиях проектирования. Суть в том, что теплопотери здания оцениваются как произведение объёма (или площади) здания на величину удельных потерь, которую берут из справочных таблиц в зависимости от типа конструкций и климатического района. Метод даёт погрешность 20–30%, что приемлемо для технико-экономических обоснований, но недостаточно для рабочего проекта.
Метод тепловизионного обследования применяется не для первичного проектирования, а для анализа реально построенных зданий. Тепловизор фиксирует распределение температуры на поверхности конструкций и выявляет мостики холода, некачественно выполненное утепление, места инфильтрации. На основании тепловизионного обследования можно уточнить реальные теплопотери и разработать меры по их снижению.
Программные методы всё активнее вытесняют ручной счёт. Специализированные программы, такие как AutoCAD MEP, Audytor, MagiCAD, позволяют автоматически рассчитывать теплопотери для всех помещений здания на основании введённых параметров конструкций и климатических данных. Это значительно ускоряет процесс и снижает риск арифметических ошибок. При этом качество расчёта определяется корректностью исходных данных, которые вводит инженер.
Методы расчёта тепловой нагрузки
Расчёт тепловой нагрузки строится на результатах расчёта теплопотерей, но включает дополнительные составляющие.

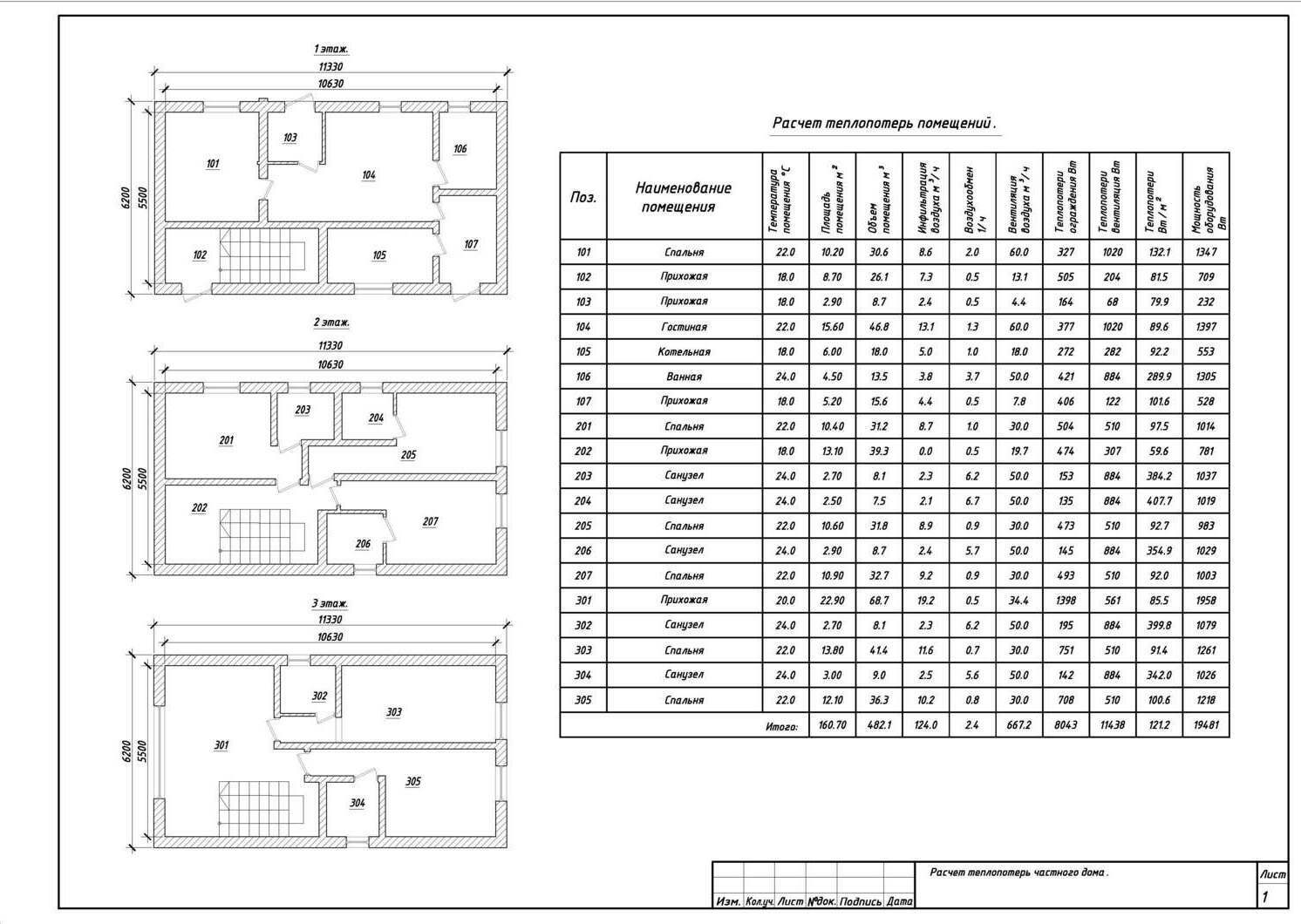

Покомнатный метод — наиболее точный подход для жилых и общественных зданий. Для каждого помещения считают теплопотери, затем вычитают внутренние тепловыделения (от людей, приборов, освещения) и добавляют тепло, необходимое для нагрева приточного воздуха. Полученные значения суммируют по всему зданию, добавляют расчётный запас (обычно 10–15%) — и получают расчётную тепловую нагрузку для выбора источника тепла.
По нормативам ГОСТ 30494 нормальная температура для жилых комнат составляет +20°C, для угловых комнат — +22°C, для ванных комнат — +25°C. Расчётная температура наружного воздуха принимается по данным СП 131.13330 для конкретного климатического района.
Агрегированный метод применяется для предварительных оценок на стадии концепции или при реконструкции. Тепловую нагрузку всего здания определяют на основе его общей отапливаемой площади и удельного показателя тепловой нагрузки, характерного для данного типа здания и климатического района. Для современного жилого дома класса энергоэффективности B в средней полосе этот показатель составляет около 100-150 Вт/м² в зависимости от этажности здания.
Метод теплового баланса чаще используется для промышленных объектов и технологических помещений. Здесь составляют полный тепловой баланс здания с учётом всех приходных и расходных статей тепла: технологических тепловыделений, тепла от солнечной радиации, теплоты грунта под полом и других специфических факторов. Метод трудоёмкий, но даёт максимальную точность.
Отдельно стоит упомянуть метод расчёта по годовому теплопотреблению. Он нужен не для подбора мощности оборудования, а для расчёта годового расхода энергии и топлива. Этот расчёт выполняют по средним температурам за отопительный период, а не по расчётным минимальным. Именно по нему определяют класс энергетической эффективности здания и делают экономические обоснования утепления.
Важная деталь: при расчёте тепловой нагрузки для подбора котла или теплового насоса инженер всегда добавляет резерв мощности. Это делается по нескольким причинам. Во-первых, оборудование не должно работать постоянно на максимуме — это сокращает его ресурс. Во-вторых, реальные условия могут оказаться тяжелее расчётных. В-третьих, могут появиться дополнительные потребители тепла в будущем. Стандартный резерв составляет 10–20%, для сложных объектов — до 25%.
Нормативная база и стандарты
Расчёт теплопотерь и тепловой нагрузки регламентируются рядом нормативных документов. Знание этой базы обязательно для любого проектировщика.
СП 50.13330.2017 «Тепловая защита зданий» — основной документ, который устанавливает требования к тепловым характеристикам ограждающих конструкций. Он задаёт нормируемые значения сопротивления теплопередаче для стен, окон, покрытий и полов в зависимости от климатического района.
СП 131.13330.2020 «Строительная климатология» содержит данные о расчётных температурах наружного воздуха, продолжительности отопительного периода и других климатических параметрах для всех регионов России. Без этого документа начать расчёт невозможно.
СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» регламентирует проектирование инженерных систем, в том числе требования к расчёту тепловой нагрузки и выбору оборудования.
ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях» устанавливает нормативные внутренние температуры, которые используют как исходные данные при расчётах.
Для объектов, подключаемых к централизованным сетям теплоснабжения, также применяются Методические указания МДК 4-05.2004 и ГОСТ Р 54860-2011, которые регулируют порядок определения и согласования тепловых нагрузок с теплоснабжающими организациями.
Следует отметить, что для экспортных проектов или объектов с иностранными инвесторами может потребоваться расчёт по европейскому стандарту EN 12831 «Heating systems in buildings — Method for calculation of the design heat load». Методология в нём схожа, но параметры и коэффициенты отличаются от российских норм.
Ошибки при расчёте и их последствия
Ошибки в расчёте теплопотерь и тепловой нагрузки — одна из самых частых причин проблем с отоплением в построенных зданиях. Разберём наиболее распространённые из них.
Первая и самая распространённая ошибка — использование устаревших климатических данных. Если проектировщик берёт расчётную температуру из старых справочников, а не из актуального СП 131, расчёт может быть занижен. В некоторых регионах расчётные температуры за последние 20–30 лет изменились на 2–5°C в сторону потепления, что влияет на результат.
Вторая ошибка — неправильный учёт вентиляционных потерь. В зданиях с естественной вентиляцией инфильтрация воздуха часто занижается или вовсе не учитывается. В реальности через неплотности в современных окнах, вентиляционные каналы и другие пути поступает значительно больше холодного воздуха, чем принято по расчёту.
Третья ошибка — отождествление теплопотерей и тепловой нагрузки. Когда проектировщик принимает тепловую нагрузку равной теплопотерям без учёта внутренних тепловыделений, котёл оказывается завышен по мощности. Это ведёт к тактовому режиму работы, снижению КПД и сокращению ресурса оборудования.
Четвертая ошибка — неверный выбор расчётной температуры внутри помещения. Для угловых комнат, помещений с большим остеклением и помещений с выходом на лестничную клетку нормативные температуры отличаются. Применение единой температуры для всех помещений приводит к недогреву одних комнат и перегреву других.
Последствия ошибок многообразны: от некомфортного микроклимата и жалоб жильцов до перерасхода энергии, повышенного износа оборудования и необходимости дорогостоящей переделки системы. Именно поэтому расчёты должны выполняться квалифицированными специалистами с использованием актуальной нормативной базы.
Применение расчётов в реальном проекте
Расчёт теплопотерь и тепловой нагрузки — это не самостоятельный документ, а инструмент, который лежит в основе всего проекта системы отопления.
В рабочем проекте расчёт теплопотерь даёт исходные данные для подбора отопительных приборов в каждом помещении. Зная, сколько тепла теряет конкретная комната, инженер выбирает радиатор или конвектор нужной мощности. Для тёплого пола рассчитывают необходимую площадь нагревательного контура. Для воздушного отопления — расход воздуха и его температуру.
Тепловая нагрузка определяет мощность котельной или индивидуального теплового пункта. По ней рассчитывают трубопроводы, насосы и регулирующую арматуру. Она же является основным параметром при подаче заявки на подключение к централизованным сетям теплоснабжения.
Расчёты также используются при прохождении государственной экспертизы. Экспертиза проверяет соответствие принятых решений нормативным требованиям к тепловой защите зданий. Если расчёт выполнен некорректно или противоречит нормам — проект получает отрицательное заключение.
Для энергетического паспорта здания и присвоения класса энергетической эффективности выполняют отдельный расчёт годового теплопотребления. Он основан на тех же теплопотерях, но с учётом реального режима эксплуатации, средних температур за отопительный период и внутренних тепловыделений.
На практике грамотный инженер всегда выполняет расчёт в два этапа. На первом — предварительный расчёт на стадии эскизного проекта, чтобы оценить порядок цифр и принять концептуальные решения. На втором — детальный расчёт на стадии рабочей документации, когда известны все конструктивные решения и точные характеристики материалов. Такой подход позволяет избежать как завышения мощности оборудования, так и его дефицита.
Ещё один практический аспект — перерасчёт при изменении условий. Если в процессе строительства меняется остекление, толщина утеплителя или планировка помещений, расчёты теплопотерей и тепловой нагрузки необходимо пересмотреть. Это требование прямо вытекает из логики проектирования: любое изменение конструкции меняет тепловые характеристики здания.
Вывод
Теплопотери и тепловая нагрузка — это два разных, но неразрывно связанных понятия в теплотехнике. Теплопотери описывают физику здания и показывают, сколько тепла оно теряет. Тепловая нагрузка показывает, сколько тепла система должна подать, чтобы компенсировать эти потери с учётом всех реальных условий эксплуатации. Путаница между ними ведёт к ошибкам в проектировании, неправильному подбору оборудования и проблемам в эксплуатации. Точный расчёт, выполненный по актуальным нормам с использованием проверенных методов, — это основа надёжной, экономичной и комфортной системы отопления для любого объекта.
