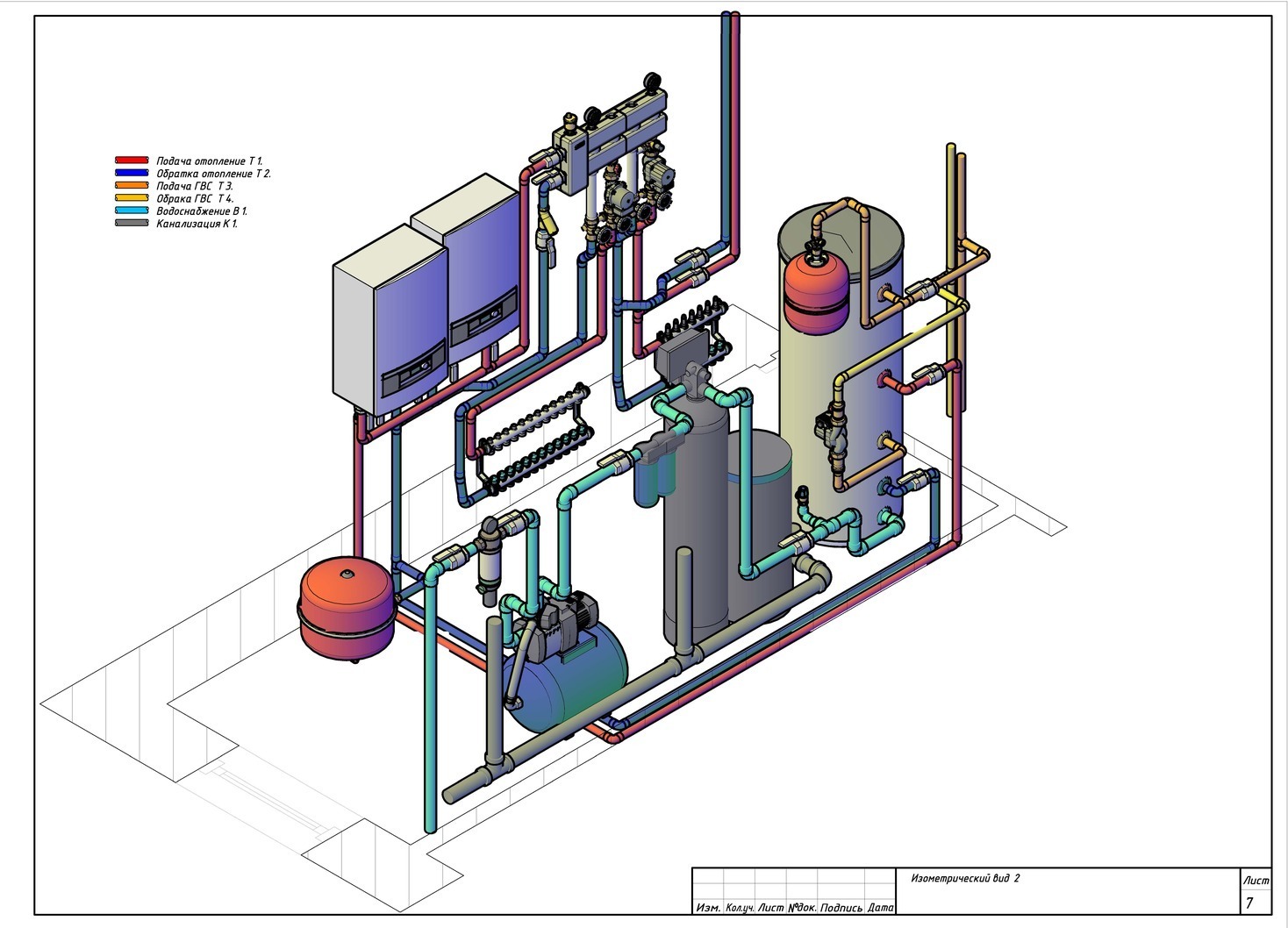

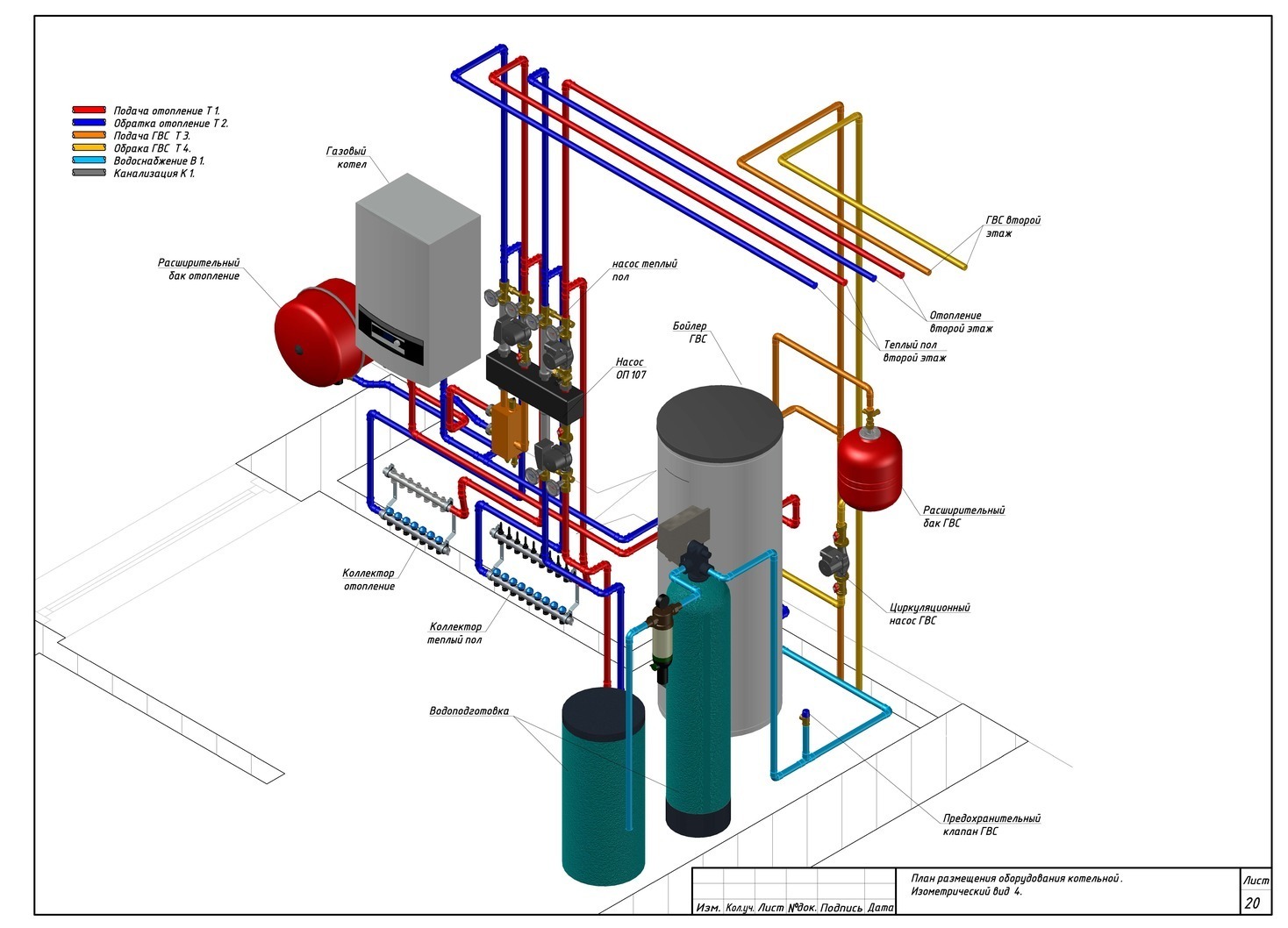

Обвязка котла. 3-D схема обвязки котельной частного дома.

Обвязка котельной – это комплексное инженерное решение, включающее широкий спектр оборудования, необходимого для эффективного и безопасного функционирования системы отопления. По сути, это ключевой элемент, обеспечивающий тепло в доме, сложная система, в которой каждый компонент выполняет свою незаменимую функцию. Правильный подбор составляющих и квалифицированный монтаж определяют не только уровень комфорта в жилище, но и экономичность, а также долговечность всей отопительной сети.

Первый этап – выбор оборудования. Центральное место, безусловно, занимает котел. Его тип (газовый, электрический, твердотопливный или на жидком топливе) определяется доступностью ресурсов энергии, размерами отапливаемого пространства и личными предпочтениями хозяина. Необходимо тщательно оценить мощность, эффективность и наличие автоматизированных систем для поддержания стабильной температуры. Существенную роль играет расширительный бак, компенсирующий расширение теплоносителя при нагреве и предотвращающий избыточное давление. Циркуляционный насос отвечает за непрерывное движение теплоносителя, обеспечивая равномерный прогрев радиаторов и полов с подогревом.

Далее производится монтаж обвязки трубопроводной системы. Предпочтительны трубы из полипропилена, нержавеющей стали или сшитого полиэтилена, каждый из которых обладает своими достоинствами и недостатками. Полипропилен – это экономичное решение, нержавейка – долговечна и не боится высоких температур, а сшитый полиэтилен отличается гибкостью и легкостью установки. Важно точно рассчитать диаметр труб, чтобы обеспечить достаточную пропускную способность и избежать гидравлических сопротивлений. Необходима установка запорной арматуры – кранов, клапанов и вентилей, позволяющих изолировать отдельные участки для ремонта или обслуживания.

Обязательным элементом обвязки является группа безопасности котла. Она включает в себя предохранительный клапан, автоматический отводчик воздуха и манометр. Предохранительный клапан срабатывает при превышении давления, предотвращая аварии. Автоматический отводчик удаляет скопившийся воздух, обеспечивая нормальную циркуляцию. Манометр позволяет контролировать текущее давление в системе.

Современные котельные все чаще оснащаются автоматизированными системами управления. Терморегуляторы, датчики температуры и таймеры позволяют поддерживать заданный температурный режим в помещениях, регулировать работу котла в зависимости от времени суток и погодных условий, а также дистанционно управлять отоплением через интернет. Это повышает комфорт и значительно снижает затраты на отопление.

Помимо основных компонентов, в обвязку котельной иногда включают дополнительные устройства, такие как фильтры для очистки теплоносителя, стабилизаторы напряжения для защиты электроники, автоматические системы розжига и другие. Выбор этих элементов определяется условиями эксплуатации и предпочтениями заказчика. После монтажа проводятся гидравлические испытания системы. Трубы и соединения проверяются на герметичность под давлением, превышающим номинальное рабочее. Это позволяет обнаружить и устранить скрытые дефекты до запуска системы.

Выбрать тепловую схему котельной или отопительной установки.
Этот этап является основополагающим, поскольку именно тепловая схема определяет принципиальную структуру обвязки котельной, взаимодействие её компонентов и режимы работы. При выборе схемы необходимо учитывать множество факторов, включая тип котла, вид топлива, потребности в тепле, наличие дополнительных потребителей (например, горячего водоснабжения или вентиляции), а также требования к автоматизации и безопасности. Различные тепловые схемы могут предлагать разные уровни эффективности, надежности и гибкости, поэтому к их выбору следует подходить взвешенно. Тщательный анализ всех факторов позволит выбрать оптимальную схему, обеспечивающую наиболее эффективное и экономичное функционирование котельной.

Построить 3-d модель обвязки котельной в соответствии с тепловой схемой.
Современные технологии позволяют существенно упростить и повысить точность проектирования  котельных. Создание 3D-модели, с высокой точностью отображающей расположение оборудования и систему трубопроводов, позволяет визуализировать будущую котельную, выявить возможные ошибки и коллизии ещё на этапе проектирования. Модель должна точно соответствовать выбранной тепловой схеме и учитывать все требования к уклонам, диаметрам труб, материалам и способам соединения. Использование 3D-модели позволяет оптимизировать длину трубопроводов, минимизировать потери тепла и давления, а также упростить процесс монтажа.

Разместить оборудование в помещение котельной.
После выбора тепловой схемы необходимо спланировать размещение оборудования в котельной. Этот этап требует тщательного учета габаритных размеров каждого элемента обвязки, включая котёл, насосы, расширительные баки, запорную арматуру, контрольно-измерительные приборы и автоматику. Важно не только физически разместить оборудование в помещении, но и обеспечить удобный доступ для обслуживания и ремонта. Необходимо соблюдать все технические требования, касающиеся минимальных расстояний между оборудованием, ширины проходов, высоты потолков, а также требований к вентиляции и освещению. Грамотная планировка позволит создать безопасное, удобное и эффективное пространство для работы котельной.

Извлечь чертежи из 3-d модели для монтажа котельной.
Завершающим этапом проектирования является создание комплекта чертежей на основе 3D-модели. Эти чертежи будут использоваться монтажниками для точной сборки и обвязки оборудования в котельной. Чертежи должны содержать всю необходимую информацию, включая размеры, расположения, отметки, спецификации материалов и требования к выполнению работ. Автоматическое извлечение чертежей из 3D-модели позволяет избежать ошибок, связанных с ручным черчением, и значительно ускорить процесс подготовки к монтажу. Правильно подготовленные чертежи являются залогом качественного и быстрого монтажа котельной, обеспечивающего её надежную и эффективную работу.

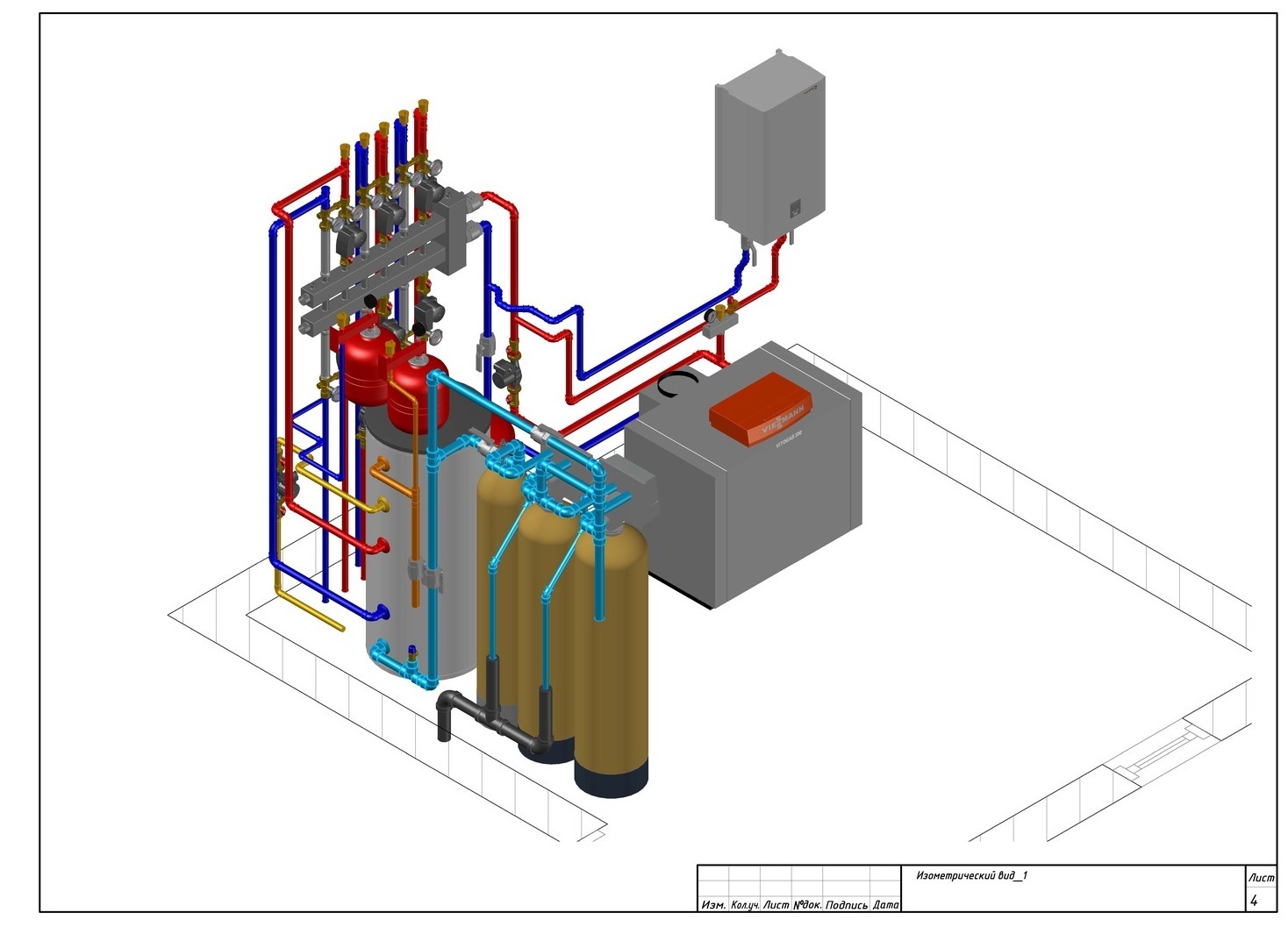

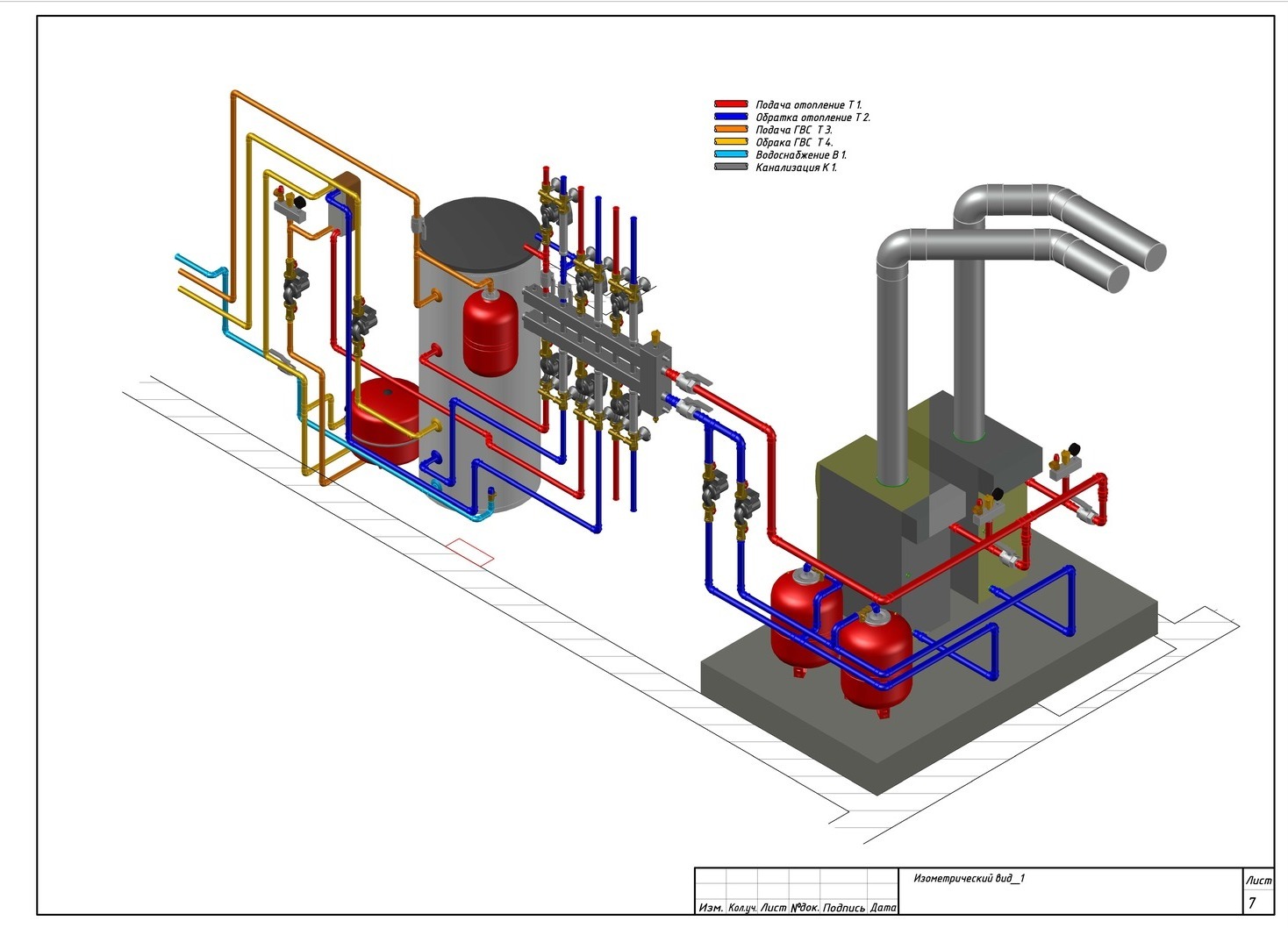

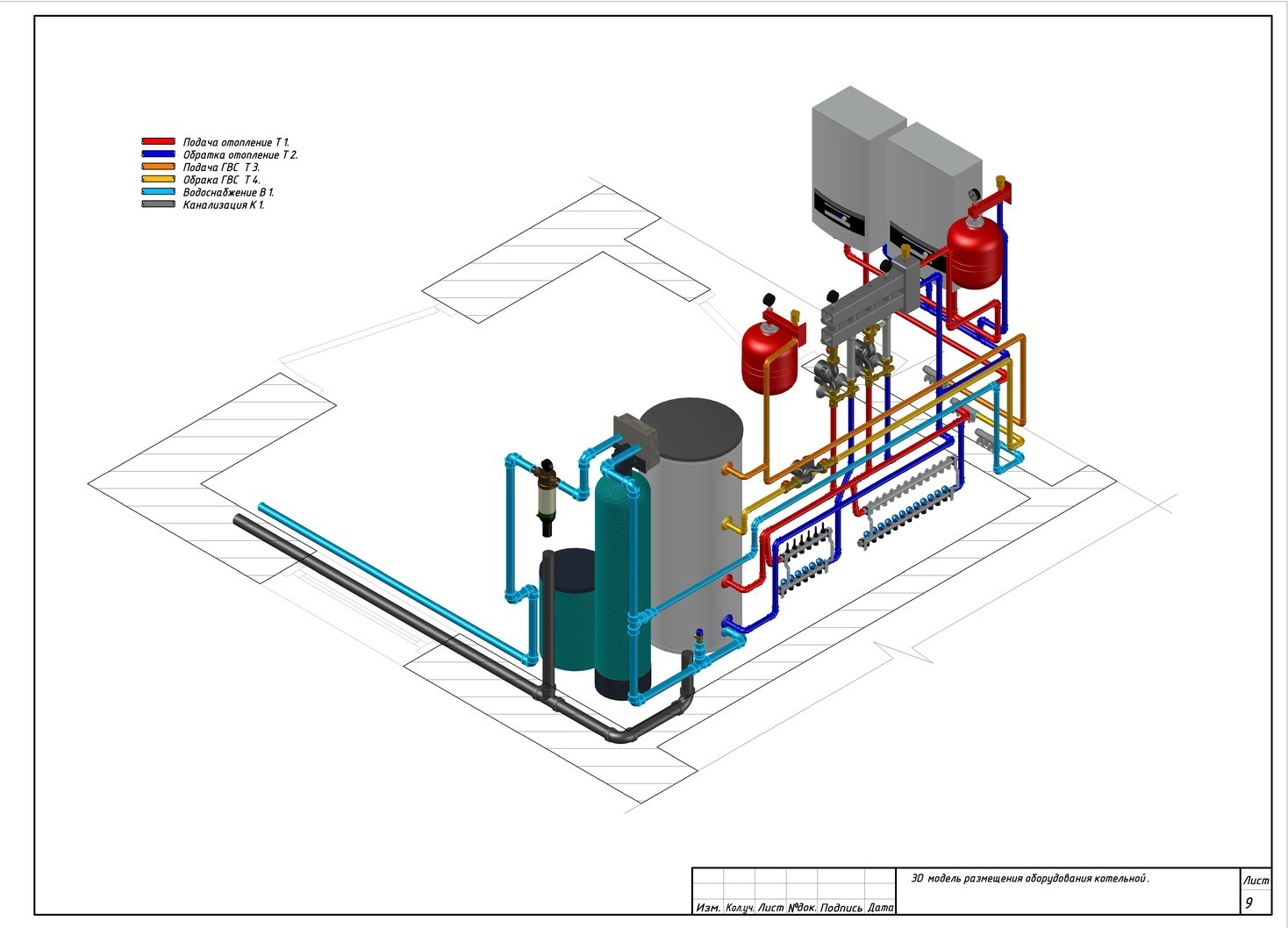

Обвязка котельной частного дома

Материал обвязки - нержавеющая сталь, РЕ-Ха EVON

Система снеготаяния. Отопление гараж, баня.

Радиаторное отопление, теплые полы, водоподготовка.

Материал обвязки - армированный полипропилен, нержавеющая сталь.

6 отопительных контуров, бойлер косвенного нагрева 300 литров.

Система отопления, теплый пол, ГВС, ХВС.

Порядок выполнения работ по обвязке котла.
