Автоматический воздухоотводчик: всё, что нужно знать о маленьком, но важном устройстве.
Если батареи в вашем доме греют неравномерно, система отопления шумит и булькает, а котёл работает с перебоями — скорее всего, в трубах скопился воздух. Именно для решения этой проблемы и существует автоматический воздухоотводчик. Небольшое устройство, которое многие вообще не замечают, способно кардинально изменить работу всей системы отопления или водоснабжения. Давайте разберёмся, что это такое, как работает, зачем нужно и как правильно выбрать.
Содержание:
1. Что такое автоматический воздухоотводчик и зачем он нужен
2. Как работает устройство
3. Виды автоматических воздухоотводчиков
3.1. Прямые и угловые модели
3.2. Микропузырьковые сепараторы
3.3. Встроенные в коллекторы и группы безопасности
4. Где устанавливать воздухоотводчик
4.1. Верхние точки системы
4.2. Радиаторы
4.3. Коллекторы тёплого пола
5. Как выбрать подходящую модель
5.1. Рабочее давление и температура
5.2. Диаметр резьбы
5.3. Материал корпуса
6. Обзор популярных брендов
6.1. Бюджетные модели
6.2. Модели среднего класса (Caleffi, Honeywell)
6.3. Микропузырьковые сепараторы
7. Цены и что влияет на стоимость
8. Монтаж своими руками
8.1. Что понадобится
8.2. Пошаговая инструкция
8.3. Когда лучше вызвать специалиста
9. Обслуживание и уход
10. Вывод
1. Что такое автоматический воздухоотводчик и зачем он нужен
Автоматический воздухоотводчик — это клапан, который самостоятельно удаляет воздух и другие газы из закрытых трубопроводных систем. Он работает без участия человека: обнаружил воздух — выпустил — закрылся. Всё автоматически.
Почему воздух вообще оказывается в системе? Причин несколько. Во-первых, при первом заполнении системы водой воздух вытесняется не полностью — часть остаётся в трубах и радиаторах. Во-вторых, вода при нагреве выделяет растворённые газы, в первую очередь кислород и углекислый газ. В-третьих, при небольших протечках или техническом обслуживании воздух снова попадает внутрь.
Воздушные пробки — это серьёзная проблема. Они блокируют нормальную циркуляцию теплоносителя, из-за чего часть радиаторов не прогревается вовсе или прогревается только снизу. Это прямые потери тепла и денег. Помимо этого, воздух содержит кислород, который вызывает коррозию металлических труб и радиаторов изнутри. Ускоренное окисление металла сокращает срок службы всей системы в разы.
Завоздушивание системы отопления может стать причиной поломки насоса. Замена циркуляционного насоса — это несколько тысяч рублей плюс работа мастера. Гораздо дешевле просто поставить хороший воздухоотводчик и забыть о проблеме.
2. Как работает автоматический воздухоотводчик: принцип действия

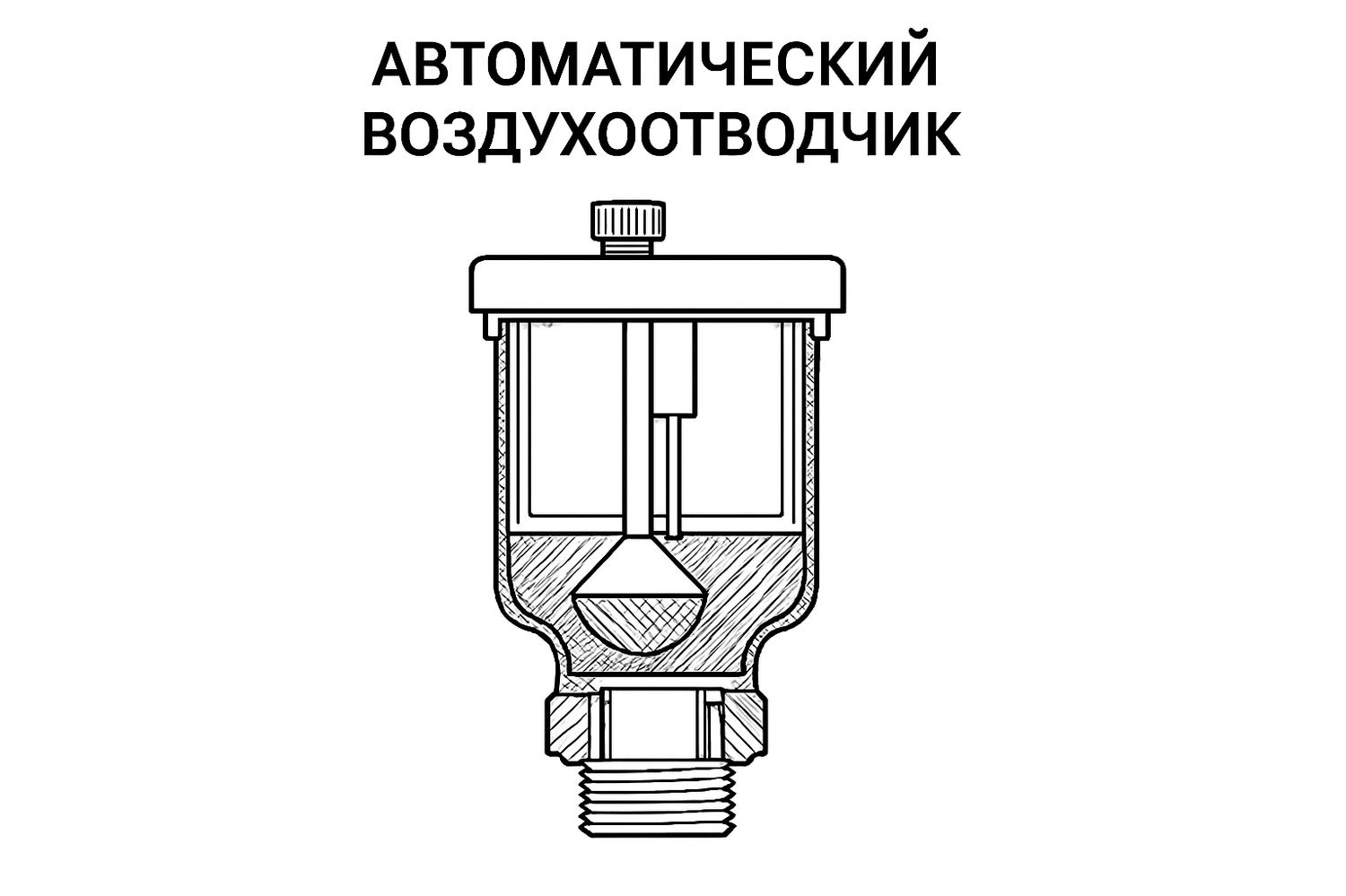

Внутри корпуса устройства находится поплавок, связанный с игольчатым клапаном. Когда в камере прибора накапливается воздух, уровень воды опускается — поплавок тоже опускается. Это механически открывает клапан, и воздух выходит наружу. Как только воздух вышел, вода снова заполняет камеру, поплавок поднимается, клапан закрывается.
Весь этот процесс происходит непрерывно и автоматически, без какого-либо участия со стороны обслуживающего персонала. Именно это и отличает автоматический прибор от ручного крана Маевского, который нужно открывать самому — специальным ключом или отвёрткой.
Важный момент: на корпусе большинства автоматических воздухоотводчиков есть защитный колпачок. Он предотвращает случайное срабатывание и защищает клапан от грязи. В нормальном рабочем режиме этот колпачок должен быть слегка откручен — примерно на один оборот. Многие забывают об этом после монтажа, закручивают колпачок намертво, и устройство просто перестаёт работать.
Кстати, существуют модели с угловым расположением клапана — они удобны для монтажа в труднодоступных местах. Есть также версии с запорным клапаном в основании: он позволяет снять прибор для обслуживания, не сливая воду из всей системы. Это очень практичная функция, которую стоит учитывать при покупке.
3. Виды автоматических воздухоотводчиков
Приборы различаются по конструкции, материалу и назначению. Понимание этих различий поможет выбрать именно то, что нужно вашей системе.
Поплавковые воздухоотводчики
Это самый распространённый тип. Принцип работы — тот самый, что описан выше: поплавок управляет игольчатым клапаном. Такие устройства надёжны, долговечны и стоят недорого. Их можно встретить практически в любой системе отопления — от небольшого частного дома до крупного производственного здания.
Материал корпуса у поплавковых моделей бывает разным. Латунный корпус — самый распространённый вариант для систем отопления. Латунь устойчива к высоким температурам и давлению, не ржавеет и служит десятилетиями при правильном обслуживании. Нержавеющая сталь используется в системах с агрессивными теплоносителями или очень высоким давлением. Пластиковые корпуса встречаются в бюджетных моделях и системах с невысокими температурами — например, в тёплых полах.
Термостатические воздухоотводчики
Эти приборы работают немного иначе. Внутри находится термочувствительный элемент — сильфон или биметаллическая пластина. При накоплении воздуха температура в камере снижается, и термоэлемент открывает клапан. Такие устройства реже встречаются в бытовых системах, но широко применяются в промышленности и системах пара.
Термостатические модели хорошо справляются с удалением не только воздуха, но и конденсата в паровых системах. Для обычного домашнего отопления они избыточны и дороже, чем нужно.
Микропузырьковые сепараторы
Это более продвинутое решение. Такие устройства не просто удаляют крупные воздушные пробки — они улавливают мельчайшие пузырьки газа, растворённые в воде. Сепаратор создаёт зону пониженной скорости потока, где пузырьки собираются и поднимаются к встроенному воздухоотводчику.
Микропузырьковые сепараторы обычно устанавливают в связке с грязевым фильтром — получается комбинированное устройство, которое одновременно удаляет воздух и задерживает механические частицы. Стоят они заметно дороже простых клапанов, но для новых систем с качественными компонентами такое решение себя оправдывает.
4. Где устанавливать автоматический воздухоотводчик
Место установки — это не менее важный вопрос, чем выбор самого прибора. Неправильно установленный воздухоотводчик просто не справится со своей задачей.
Главное правило: воздух всегда поднимается вверх. Поэтому прибор нужно ставить в самых высоких точках системы. В двухтрубной системе отопления это обычно верхние коллекторы или отводы к радиаторам на верхних этажах. В однотрубной системе — верхние точки стояков.

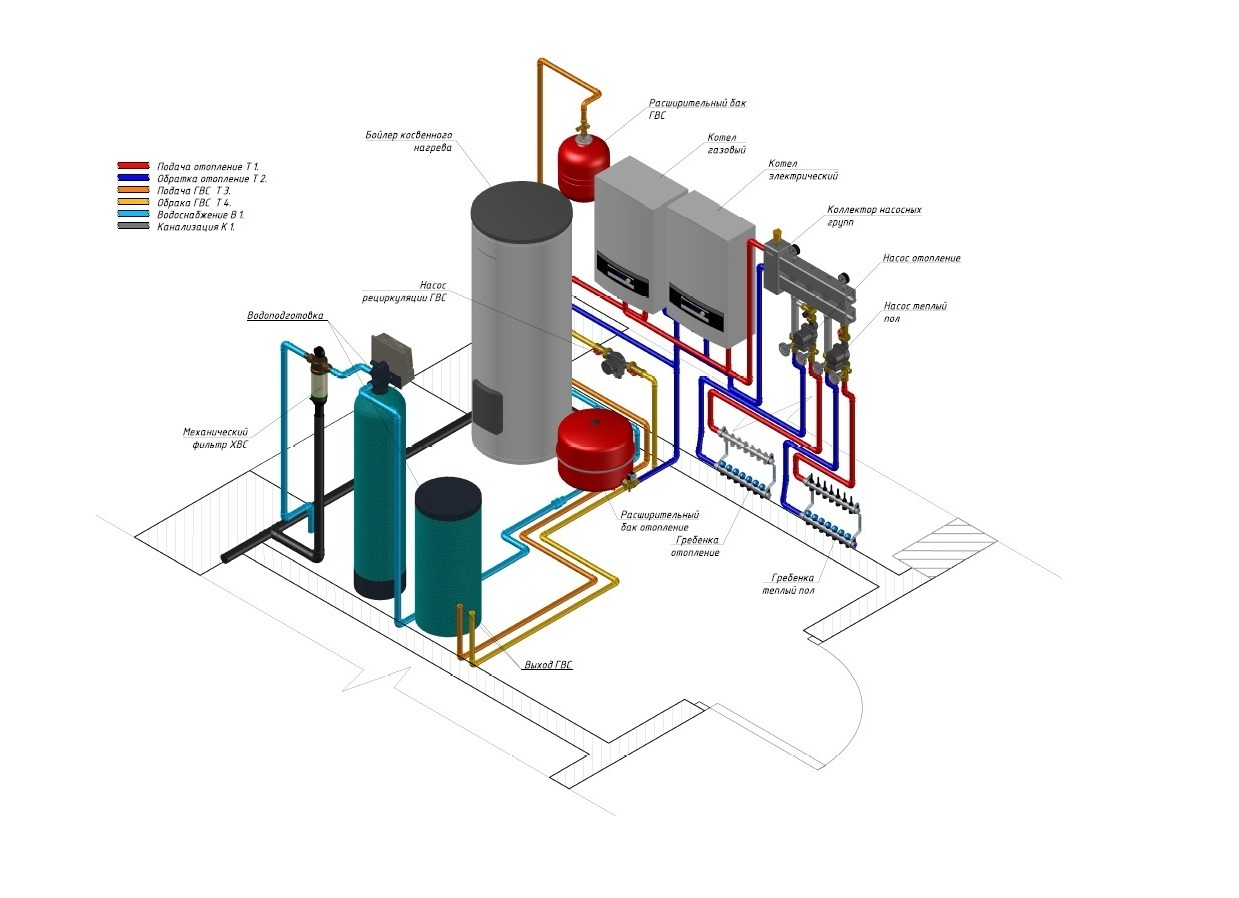

Котельная — ещё одно обязательное место. Рядом с котлом, особенно на подающей линии, всегда ставят воздухоотводчик. Здесь вода сильно нагревается и активно выделяет растворённые газы. Если их не отводить, котёл будет работать с перебоями, а его теплообменник — перегреваться.
В системах тёплого пола воздухоотводчики монтируют в коллекторных шкафах. Каждый контур петли — это отдельная зона, и воздух может скапливаться в разных местах. Хорошо спроектированный коллектор всегда имеет автоматические воздухоотводчики на каждом контуре.
Радиаторы тоже нуждаются во внимании. На каждом радиаторе, как правило, стоит ручной кран Маевского. Но если не хочется регулярно ходить и стравливать воздух вручную, можно заменить его на автоматический воздухоотводчик радиаторного типа. Они небольшие, вкручиваются вместо стандартного крана Маевского и работают самостоятельно.
Важное условие монтажа: прибор должен стоять строго вертикально — клапаном вверх. Если установить его горизонтально или под углом, поплавок не будет правильно реагировать на уровень воды, и устройство перестанет нормально работать.
5. Технические характеристики: на что смотреть при выборе
Рабочее давление — первый параметр. Стандартные бытовые системы отопления работают при давлении 1,5–3 бар. Большинство автоматических воздухоотводчиков рассчитаны на давление до 10 бар — этого более чем достаточно. Но если у вас нестандартная система или промышленный объект, уточняйте этот показатель.
Максимальная рабочая температура — второй важный показатель. Для систем отопления с температурой теплоносителя до 90–95°C подходят стандартные приборы. Если у вас высокотемпературная система или паровое отопление, нужны специализированные модели с рабочей температурой до 110–130°C и выше.
Присоединительный размер — резьба, с которой устройство подключается к системе. Наиболее распространённые размеры: 1/2 дюйма и 3/8 дюйма для радиаторных моделей, 1/2 дюйма и 3/4 дюйма для коллекторных. Обязательно измерьте или уточните размер перед покупкой, чтобы не пришлось возвращаться в магазин.
Материал уплотнений тоже имеет значение. Для антифриза — а многие используют его в качестве теплоносителя — нужны уплотнения из EPDM-резины, устойчивой к гликолю. Обычная резина быстро разбухает и теряет эластичность при контакте с антифризом. Это приводит к протечкам.
6. Популярные производители и бренды
На рынке представлено множество производителей автоматических воздухоотводчиков. Среди них выделяются несколько брендов, которые заслужили доверие профессиональных монтажников.
Caleffi — итальянский бренд, один из лидеров рынка. Их приборы отличаются высоким качеством материалов и надёжной конструкцией. Особенно популярна серия 5020, которую устанавливают практически везде — от частных домов до крупных объектов. Caleffi производит и микропузырьковые сепараторы серии Discal, признанные одними из лучших на рынке.
Watts — ещё один итальянский производитель с широкой линейкой воздухоотводчиков. Хорошее сочетание цены и качества, широкая дистрибуция по всей России. Их продукция совместима с большинством популярных систем отопления.
Flamco — нидерландский бренд, известный в первую очередь расширительными баками, но производящий и качественные воздухоотводчики. Их Flexvent — популярное решение для коллекторных систем.
VALTEC — российский бренд, выпускающий недорогие, но вполне надёжные приборы. Хороший выбор для бюджетных проектов, где нет сверхвысоких требований к точности и долговечности.
Honeywell — немецкий производитель, известный качеством регулировочной арматуры. Их воздухоотводчики надёжны и долговечны, хотя и стоят дороже среднего.
7. Сколько стоит автоматический воздухоотводчик
Ценовой диапазон довольно широкий. Самые простые модели отечественного или китайского производства можно найти за 150–300 рублей. Они подойдут для временного использования или совсем бюджетных проектов, но рассчитывать на долгий срок службы не стоит.
Приборы среднего ценового сегмента от VALTEC, Watts, Flamco стоят 500–1500 рублей в зависимости от размера и конфигурации. Это оптимальный выбор для большинства частных домов и квартир.
Топовые модели от Caleffi и Honeywell обойдутся в 1500–3000 рублей и выше. Они оправданы для серьёзных систем, где стоимость монтажа высока, а остановка и ремонт системы обойдутся намного дороже самого прибора.
Микропузырьковые сепараторы — отдельная история. Хороший сепаратор с встроенным воздухоотводчиком и грязевым фильтром стоит от 5000 до 20 000 рублей и выше, в зависимости от диаметра и производителя.
8.Монтаж своими руками: можно ли и как
Установить автоматический воздухоотводчик самостоятельно вполне реально, если у вас есть базовые навыки работы с сантехникой. Никаких специальных инструментов или сложных знаний для этого не нужно.
Перед началом работы перекройте подачу теплоносителя и при необходимости слейте воду из нужного участка системы. Если на месте установки уже есть запорный клапан — это сильно упрощает задачу. Возьмите подходящий ФУМ-ленту или пасту-герметик для резьбовых соединений. Наматывайте ФУМ-ленту по резьбе — 4–6 слоёв для надёжного уплотнения.
Вкрутите прибор вертикально, клапаном строго вверх. Не забудьте чуть открутить защитный колпачок перед запуском. Заполните систему, проверьте соединение на течь. Первые несколько дней работы система активно избавляется от воздуха — прибор будет работать часто. Это нормально.
Если же системе уже несколько лет и вы не уверены в состоянии труб или резьб — лучше доверить монтаж специалисту. Цена ошибки при работе с горячей водой под давлением может быть высокой.
Автоматический воздухоотводчик vs кран Маевского: что лучше
Этот вопрос часто возникает при монтаже или обслуживании системы отопления. Давайте честно сравним оба варианта.
Кран Маевского — это ручной прибор. Простой, надёжный, дешёвый. Он не может сломаться сам по себе, не протечёт без участия человека. Его главный минус — нужно регулярно контролировать систему и вручную стравливать воздух. Если вы живёте в доме постоянно и не против раз в месяц пройтись по радиаторам с ключом — это нормальное решение.
Автоматический воздухоотводчик работает сам. Он не требует внимания и вмешательства. Идеален для систем, где нужно минимальное обслуживание: загородные дома, где хозяева бывают редко, труднодоступные места в системе, коллекторные шкафы тёплого пола. Минус — может протечь при загрязнении клапана, стоит дороже крана Маевского.
На практике многие грамотные монтажники ставят оба вида: автоматические — в труднодоступных местах и на коллекторах, ручные — на радиаторах, где контроль удобен. Это разумный компромисс.
9. Как правильно обслуживать автоматический воздухоотводчик
Несмотря на то что прибор работает автоматически, небольшое внимание с вашей стороны продлит его срок службы и предотвратит неожиданные поломки.
Раз в год — перед началом отопительного сезона — стоит осматривать все воздухоотводчики в системе. Проверяйте, нет ли следов подтёков под колпачком или вокруг корпуса. Убедитесь, что колпачок слегка откручен. Нажмите на шток клапана, чтобы прочистить его от возможных отложений.
Если вода в системе жёсткая — с высоким содержанием кальция и магния — накипь будет образовываться активнее. В таких случаях имеет смысл снимать воздухоотводчики раз в два-три года и промывать их в растворе лимонной кислоты. Это занимает полчаса, но значительно продлевает жизнь приборов.
При использовании антифриза в качестве теплоносителя меняйте его согласно рекомендациям производителя — обычно раз в 3–5 лет. Состарившийся антифриз становится агрессивным и разрушает уплотнения. Это одна из самых частых причин течи воздухоотводчиков в системах с гликолем.
Типичные проблемы и их решение
Автоматический воздухоотводчик — устройство простое, но и оно может давать сбои. Знание типичных проблем поможет быстро разобраться в ситуации.
Самая частая проблема — течь из клапана. Обычно это происходит из-за загрязнения посадочного места иглы. Накипь, частицы ржавчины или другой мусор не дают клапану полностью закрыться. Решение простое: открутить защитный колпачок, нажать на шток клапана несколько раз — это позволяет прочистить посадочное место. Если не помогает — прибор нужно снять, разобрать и промыть.
Именно поэтому на подводке к воздухоотводчику желательно иметь запорный клапан. Тогда для обслуживания не нужно сливать всю систему.
Другая распространённая проблема — прибор не стравливает воздух, хотя пробка есть. Первым делом проверьте защитный колпачок: он должен быть чуть откручен, а не затянут наглухо. Если с колпачком всё в порядке, возможно, поплавок прилип к корпусу из-за накипи или отложений. Снимите прибор и промойте его в чистой воде.
Иногда воздухоотводчик начинает «чихать» — периодически выпускать не только воздух, но и небольшое количество воды. Это нормально при первом запуске системы, когда газов много. Если же это продолжается долго — скорее всего, в системе постоянно появляется свежий воздух. Нужно найти причину: возможно, где-то есть подсос воздуха через неплотное соединение или мембрана расширительного бака повреждена.
10. Вывод
Автоматический воздухоотводчик — это небольшое и недорогое устройство, которое решает реальные проблемы: неравномерный нагрев, шум в трубах, коррозия и преждевременный выход из строя насоса и котла. Правильно подобранный и грамотно установленный прибор работает годами без какого-либо внимания с вашей стороны. Выбирайте модели проверенных брендов, ставьте их в правильных местах, раз в год осматривайте и промывайте — и ваша система отопления будет работать тихо, равномерно и долго.
