Водяной тёплый пол: полное руководство по устройству, монтажу и обслуживанию
Содержание
- Конструкция и технические характеристики водяного тёплого пола
- Мокрый и сухой способ укладки: где и когда применять
- Теплые стены как разновидность системы тёплого пола
- Выбор труб для напольного отопления
- Типы коллекторов и регулирующая автоматика
- Обзор производителей оборудования для тёплого пола
- Утеплитель для напольного отопления: виды и характеристики
- Стяжка, армирование, деформационные швы и гидроизоляция
- Финишное напольное покрытие для тёплого пола
- Технология монтажа и гидравлические испытания
- Расчёт температуры поверхности и мощности тёплого пола
- Тепловая нагрузка напольного отопления в общем балансе дома
- Тёплый пол как единственный источник отопления
- Совмещение напольного отопления с приточно-вытяжной вентиляцией с рекуперацией
- Преимущества напольного отопления с конденсационными котлами и тепловыми насосами
- Обслуживание системы и типичные неисправности
- Примеры применения в частных домах
Конструкция и технические характеристики водяного тёплого пола
Водяной тёплый пол — это система низкотемпературного напольного отопления, в которой теплоноситель циркулирует по трубам, уложенным под напольным покрытием. Тепло передаётся в помещение преимущественно через излучение и конвекцию снизу-вверх, создавая комфортный микроклимат.
Конструкция напольного отопления включает несколько слоёв. Основание — перекрытие или фундаментная плита. Далее идёт слой гидроизоляции, утеплитель, трубы теплоносителя, стяжка и финишное покрытие.
Рабочая температура теплоносителя в системе напольного отопления составляет 35-45 °C, что значительно ниже, чем в традиционных радиаторных системах (70-90 °C). Температура поверхности пола при этом не должна превышать 29 °C в жилых зонах и 35 °C в санузлах и у наружных стен. Такой режим работы обеспечивает физиологически комфортные условия: ноги в тепле, голова в прохладе.
Мощность системы напольного отопления зависит от шага укладки труб, температуры теплоносителя и типа финишного покрытия. При шаге 15 см и температуре подачи 45 °C удельная мощность составляет около 80-100 Вт/м². При шаге 20 см она снижается до 60-80 Вт/м².
Мокрый и сухой способ укладки: где и когда применять
Существуют два основных способа монтажа водяного тёплого пола — мокрый и сухой. Выбор зависит от типа перекрытия, допустимой нагрузки и требований к срокам ввода в эксплуатацию.
Мокрый способ предполагает заливку труб цементно-песчаной или специальной нивелирующей стяжкой. Это наиболее распространённый и надёжный метод. Стяжка обеспечивает хороший тепловой контакт с трубами и равномерное распределение тепла по поверхности. Минус — значительная толщина конструкции (7–12 см) и длительное время высыхания стяжки (не менее 28 суток). Мокрый способ применяется в большинстве жилых домов, в том числе на бетонных перекрытиях и по грунту.
Сухой способ — это укладка труб в специальные пазы теплораспределительных пластин или в системы из ДСП, ГВЛ с металлическими пластинами. Такой способ значительно легче по весу, не требует мокрых процессов и позволяет ввести систему в работу через 1–2 дня после монтажа. Его применяют на деревянных перекрытиях, при реконструкции зданий, когда нагрузка на перекрытие ограничена, или там, где нужен быстрый ввод в эксплуатацию. Недостаток сухого способа — более высокая стоимость комплектующих и несколько меньшая тепловая мощность из-за худшего теплового контакта.
В практике частного строительства мокрый способ применяется при строительстве новых домов с бетонными плитами перекрытий или тёплым полом по грунту. Сухой — при устройстве тёплого пола на деревянных балочных перекрытиях в домах из бруса или каркасных конструкциях.
Тёплые стены как разновидность системы тёплого пола
Тёплые стены — это та же система водяного трубного отопления, только трубы укладываются не в пол, а в стены. Принцип работы идентичен, но поверхность нагрева — вертикальная. Такая система применяется там, где устройство напольного отопления невозможно или нецелесообразно — например, в ванных комнатах с тёплым полом от электрической системы, в гаражах или там, где высокая мебель закрывает большую часть пола.
Тёплые стены обеспечивают более высокую лучистую составляющую теплоотдачи в нижней зоне помещения. Температура поверхности стены не должна превышать 40 °C. Важно учитывать, что мебель, вплотную стоящая у таких стен, снижает эффективность системы и может деформироваться.
Монтаж тёплых стен сложнее: трубы прокладываются в штробах или фиксируются на специальных матах с последующей штукатуркой. Толщина штукатурного слоя должна быть не менее 30 мм над трубой. Регулировка и подключение — аналогичны напольному отоплению, через коллектор.
Выбор труб для тёплого пола
Трубы — ключевой элемент системы. Они должны быть гибкими, долговечными, иметь низкий коэффициент теплового расширения и выдерживать рабочие параметры системы.
Сшитый полиэтилен (PEX) — наиболее популярный материал. Трубы PEX-A (метод Engel) обладают памятью формы: небольшие перегибы устраняются при нагреве. Рабочая температура до 95 °C, давление до 6 бар. Срок службы заявляется производителями на 50 лет и более. Трубы с кислородным барьером (EVOH) предотвращают диффузию кислорода в теплоноситель, что защищает металлические элементы системы от коррозии.
Металлополимерные трубы (PE-AL-PE, PEX-AL-PEX) имеют алюминиевый слой внутри, что снижает тепловое расширение и придаёт трубе жёсткость. Их легко укладывать — они хорошо держат форму. Однако соединения металлополимерных труб требуют использования пресс-фитингов, а не компрессионных, которые со временем могут давать течи при температурных циклах.
Трубы из полибутилена (PB) — гибкие, хорошо переносят температурные циклы, но встречаются реже и стоят дороже. Медные трубы применяются редко из-за высокой стоимости, но обеспечивают максимальную теплопроводность и срок службы свыше 50 лет.
Оптимальный диаметр труб для напольного отопления — 16–20 мм. Максимальная длина одного контура не должна превышать 80–100 м для трубы диаметром 16 мм, чтобы обеспечить нормальную циркуляцию без значительных гидравлических потерь.
Типы коллекторов и регулирующая автоматика
Коллектор (гребёнка) — это узел, распределяющий теплоноситель по контурам тёплого пола и собирающий его обратно. Коллектор состоит из подающей и обратной гребёнки, регулировочных и балансировочных клапанов, расходомеров, воздухоотводчиков и сливных кранов.
Простые коллекторы оснащены ручными регулировочными клапанами. Более продвинутые — расходомерами на подаче (позволяют балансировать расход по контурам) и термостатическими клапанами с сервоприводами на обратке. Сервоприводы управляются термостатами в каждой комнате, что позволяет поддерживать разную температуру в отдельных зонах.
Смесительный узел — обязательный элемент, если котёл работает на высокой температуре (газовый, твёрдотопливный). Трёхходовой или двухходовой смесительный клапан с насосом подмешивает обратку к подаче, снижая температуру теплоносителя до 35–55 °C.
Автоматика управления включает комнатные термостаты (проводные или беспроводные), контроллеры коллектора, погодозависимое регулирование. Современные системы интегрируются в умный дом, позволяя управлять температурой через смартфон. Производители Danfoss, Rehau, Vaillant, Honeywell предлагают комплексные решения управления.
Обзор производителей оборудования для тёплого пола
На рынке представлено несколько ведущих производителей, продукция которых зарекомендовала себя в реальных проектах.
Rehau (Германия) — один из мировых лидеров по трубам PEX и системным решениям. Производит трубы Rautherm S с кислородным барьером, полные системные коллекторы, маты для укладки, специализированные утеплители. Компания существует с 1948 года, её продукция соответствует всем европейским нормам.
Uponor (Финляндия) — специализируется на трубах PEX-A (метод Engel). Предлагает систему Uponor Comfort Pipe Plus, коллекторы Uponor Vario и автоматику Smatrix. Продукция широко применяется в скандинавских странах с суровым климатом, что говорит об её надёжности.
Danfoss (Дания) — мировой лидер в автоматике и регулирующих компонентах. Производит термостаты, сервоприводы, смесительные узлы для напольного отопления. Коллекторы Danfoss FHF оснащены встроенными расходомерами и клапанами.
Kermi (Германия) и Purmo (Финляндия) предлагают системные решения для тёплого пола, включая трубы, коллекторы и автоматику. Vaillant и Buderus производят котлы, тепловые насосы и системы управления.
Среди отечественных производителей выделяется Валтек (Valtec), выпускающий коллекторы, фитинги и трубы по доступным ценам. Качество продукции подтверждено европейскими сертификатами.
Утеплитель для тёплого пола: виды и характеристики
Утеплитель выполняет две функции: снижает тепловые потери вниз (к холодному перекрытию или грунту) и обеспечивает ровное основание для укладки труб. Пренебрежение утеплением приводит к тому, что до 30–50% тепла уходит вниз, а не в помещение.
Экструдированный пенополистирол (ЭППС, XPS) — наиболее распространённый материал. Плотность 25–45 кг/м³, коэффициент теплопроводности 0,030–0,038 Вт/(м·К), прочность на сжатие при 10% деформации — 150–500 кПа. Не впитывает воду, устойчив к нагрузкам от стяжки. Толщина слоя: по грунту — 100–150 мм, по перекрытию над неотапливаемым подвалом — 80–100 мм, по перекрытию между этажами — 30–50 мм.
Специальные маты для тёплого пола из вспененного полиэтилена или пенополистирола с профилированной поверхностью (бобышки). Трубы фиксируются между бобышками без дополнительных крепёжных элементов. Толщина таких матов — 20–50 мм, они удобны, но не заменяют основного слоя теплоизоляции в холодных помещениях.
Поверхность утеплителя должна быть ровной — перепады не более 5 мм на 2 метра. Это критически важно для равномерной укладки труб и однородной толщины стяжки.
Стяжка, армирование, деформационные швы и гидроизоляция
Стяжка в системе напольного отопления — это тепловой аккумулятор и несущая поверхность. К ней предъявляются повышенные требования по прочности, плотности и однородности.
Цементно-песчаная стяжка М150–М200 — классический вариант. Минимальная толщина над трубой — 45 мм, рекомендуемая — 65–75 мм. При меньшей толщине возникает риск растрескивания и неравномерного нагрева поверхности («зебра»). Для улучшения пластичности добавляют пластификатор (0,5–1 л на 100 кг цемента). Использование пластификатора снижает количество воды в смеси, увеличивает подвижность и уменьшает усадку.
Самовыравнивающиеся смеси (нивелиры) на цементной или гипсовой основе применяются для финишного выравнивания. Гипсовые ровнители (ангидрит) имеют высокую теплопроводность (0,9–1,2 Вт/(м·К) против 0,8–1,0 у ЦПС) и не дают усадочных трещин.
Армирование стяжки тёплого может применяться для облегчения монтажных работ. Используется дорожная сетка 100х100 или 150х150 мм с диаметром проволоки 3–4 мм. Сетка укладывается под трубы или поверх них (второй вариант лучше: сетка работает в растянутой зоне). Альтернатива сетке — добавление фибры (стальной, полипропиленовой, базальтовой) в объёме 0,6–1 кг на 1 м³ раствора. Важно предотвратить возможное повреждение труб в местах контакта металлической сетки и трубы при заливке стяжки.
Деформационные швы разделяют стяжку на участки площадью не более 40 м² и не более 8 м в любом измерении. Это предотвращает растрескивание стяжки при тепловом расширении. Швы закладываются демпферной лентой толщиной 5–10 мм по периметру стен и в местах деформационных швов. Трубы в местах пересечения швов защищают жёсткими гильзами длиной не менее 30 см.
Гидроизоляция укладывается под утеплитель (защита от влаги снизу) и в санузлах — под стяжку поверх утеплителя. По грунту применяют полиэтиленовую плёнку 200–300 мкм или обмазочную гидроизоляцию. В ванных и душевых — обязательна полноценная гидроизоляция под финишное покрытие.
Финишное напольное покрытие для тёплого пола
Не каждое покрытие совместимо с напольным отоплением. Главные требования: хорошая теплопроводность и стабильность при температурных изменениях.
Керамогранит и керамическая плитка — идеальное покрытие. Высокая теплопроводность (1,0–1,5 Вт/(м·К)), абсолютная термостабильность, долговечность. Использовать только плиточный клей с пометкой «для тёплого пола» (эластичный, класс С2).
Ламинат допускается к применению с тёплым полом при наличии маркировки производителя. Допустимая температура поверхности — не выше 27 °C. Класс теплового сопротивления ламината должен быть не более 0,10 м²·К/Вт. Замковые соединения при нагреве могут расходиться, поэтому плавающий монтаж критичен.
Инженерная и массивная доска — применяется с осторожностью. Массив дерева не рекомендуется: он сильно реагирует на изменения температуры и влажности. Инженерная доска (многослойная) переносит тёплый пол лучше при влажности воздуха не ниже 40%. Производители указывают допустимую температуру подачи теплоносителя — как правило, не более 45 °C.
Виниловые покрытия (LVT, SPC) хорошо совместимы с напольным отоплением, имеют тепловое сопротивление до 0,08 м²·К/Вт и допускают нагрев до 28 °C.
Ковролин значительно снижает теплоотдачу и не рекомендуется для применения.
Технология монтажа и гидравлические испытания
Монтаж водяного тёплого пола включает несколько последовательных этапов. Сначала подготавливают основание: убирают мусор, выравнивают поверхность, устраняют перепады более 10 мм. Затем выполняют гидроизоляцию, укладывают утеплитель, по периметру стен крепят демпферную ленту.
После укладки утеплителя монтируют крепёжные профили или укладывают профилированные маты. Трубы разматывают с бухты и укладывают по схеме «улитка» (наиболее равномерный прогрев) или «змейка» (проще монтировать, но первая половина контура горячее). Трубы фиксируют клипсами или якорными скобами с шагом 30–50 см, а на поворотах — 15–20 см. Минимальный радиус изгиба трубы PEX — 5 диаметров.
Концы труб подключают к коллектору, соблюдая равномерное распределение контуров. После подключения всех контуров проводят гидравлические испытания — опрессовку. Систему заполняют водой и поднимают давление до 6 бар (в 1,5–2 раза выше рабочего). Давление выдерживают не менее 24 часов. Падение давления не должно превышать 0,1 бар за этот период. Только после успешной опрессовки допускается заливка стяжки.
Стяжку заливают при рабочем давлении в трубах (3–4 бар). После набора стяжкой прочности (минимум 21–28 дней) приступают к пуско-наладке. Первый запуск системы ведут постепенно: начинают с 25 °C, ежедневно повышая температуру на 5 °C до рабочих значений. Это предотвращает тепловой удар по стяжке и минимизирует трещинообразование.
Расчёт температуры поверхности и мощности тёплого пола
Температура поверхности пола зависит от температуры теплоносителя, шага укладки труб и термического сопротивления напольного покрытия.
При температуре подачи 45 °C, обратки 35 °C (средняя 40 °C), шаге 15 см и покрытии из плитки (R = 0,02 м²·К/Вт) температура поверхности составит около 27–28 °C. Мощность в этом случае — 80–90 Вт/м².
При шаге 20 см при тех же параметрах мощность снижается до 65–75 Вт/м², при шаге 25 см — до 50–60 Вт/м². Увеличение температуры теплоносителя на 5 °C увеличивает мощность на 10–15 Вт/м².
Для комнат с ламинатом (R = 0,08 м²·К/Вт) при тех же условиях мощность снижается на 15–20% по сравнению с плиткой. Поэтому под ламинат шаг трубы уменьшают или повышают температуру теплоносителя.
Тепловая нагрузка тёплого пола в общем балансе дома
Напольное отопление является низкотемпературной системой отопления с удельной мощностью 50–120 Вт/м². Для современного дома с хорошей теплоизоляцией (стены U = 0,2–0,3 Вт/(м²·К), окна U = 0,8–1,0 Вт/(м²·К)) удельная тепловая нагрузка составляет 30–50 Вт/м² отапливаемой площади.
Это значит, что тёплый пол с шагом 20 см полностью перекрывает тепловую нагрузку дома. При плохой теплоизоляции (старые здания, неутеплённые стены) нагрузка возрастает до 80–120 Вт/м² и более, что требует шага 15 см или дополнительных отопительных приборов.
Доля в общем тепловом балансе дома с учётом тепловых потерь через перекрытия, полы по грунту и вентиляцию определяется индивидуальным расчётом по СП 50.13330.2012. Как правило, в хорошо утеплённом доме тёплый пол покрывает 100% тепловой нагрузки при соответствующей площади напольного отопления.
Тёплый пол как единственный источник отопления
В хорошо утеплённом доме категории A (пассивный дом или близкий к нему) теплый пол может быть единственным источником отопления. Условия для этого: тепловые потери не превышают 40–50 Вт/м² площади, высота потолков — не более 3 м, площадь остекления — в пределах норм, общая площадь напольного отопления должна обеспечивать величину требуемой тепловой нагрузки.
При тепловых потерях выше 60–70 Вт/м² одного напольного отопления недостаточно. Ограничения связаны с физиологическим комфортом: температура поверхности пола не должна превышать 29 °C в жилых зонах. Превышение этого значения вызывает дискомфорт.
В зонах у наружных стен и больших окон тепловые потери выше. Здесь трубы укладывают с уменьшенным шагом (10–12 см). Внутрипольный конвектор— ещё одно решение для нейтрализации холодных потоков от окон.
Совмещение тёплого пола с приточно-вытяжной вентиляцией с рекуперацией
В современных энергоэффективных домах принудительная приточно-вытяжная вентиляция с рекуперацией тепла — это норма, а не роскошь. Рекуператор возвращает 70–90% тепла вытяжного воздуха приточному, значительно снижая вентиляционные теплопотери.
При совмещении напольного отопления и рекуперативной вентиляции тепловая нагрузка на систему отопления снижается. В пассивном доме при рекуперации с КПД 90% вентиляционные потери составляют лишь 10% от расчётных. Это позволяет полностью перейти на отопление тёплым полом без дополнительных радиаторов.
Приточный воздух при этом может дополнительно подогреваться через водяной калорифер или электрический нагреватель, что закрывает оставшиеся потери. Такая схема «тёплый пол + рекуперация» является оптимальной для энергоэффективного частного дома и позволяет снизить потребление энергии на отопление на 30–50% по сравнению с традиционными системами.
Преимущества тёплого пола с конденсационными котлами и тепловыми насосами
Напольное отопление исключительно хорошо сочетается с конденсационными газовыми котлами и тепловыми насосами. Причина — низкая рабочая температура теплоносителя.
Конденсационный котёл работает в режиме конденсации (КПД до 108–110% по низшей теплоте сгорания) только тогда, когда температура обратки ниже 57 °C. Тёплый пол обеспечивает температуру обратки 30–40 °C, что гарантирует постоянную конденсацию и максимальный КПД. В сравнении с высокотемпературными радиаторными системами экономия газа составляет 15–20%.
Тепловой насос (воздух–вода, грунт–вода) имеет коэффициент преобразования энергии (COP) 3–5: на 1 кВт электроэнергии он производит 3–5 кВт тепла. Чем ниже температура теплоносителя, тем выше COP. При температуре подачи 35 °C COP современного теплового насоса достигает 4,5–5,5, при 55 °C — снижается до 2,5–3,5. Напольное отопление идеально вписывается в этот режим, обеспечивая максимальную эффективность теплового насоса.
Обслуживание системы и типичные неисправности
Водяной тёплый пол при правильном монтаже требует минимального обслуживания. Ежегодно рекомендуется проверять давление в системе (рабочее — 1,5–3 бар), стравливать воздух через автоматические воздухоотводчики на коллекторе, визуально осматривать коллектор на предмет течей.
Раз в 3–5 лет желательно промывать систему для удаления осадка и биоплёнки. Используют специальные промывочные установки с насосом и химическими реагентами. Теплоноситель (если используется антифриз) меняют раз в 5 лет, проверяя pH и концентрацию.
Типичные неисправности:
Один из контуров не греет. Причина — засор или воздушная пробка. Решение — промывка контура, стравливание воздуха, проверка расходомера на коллекторе.
Тёплый пол греет неравномерно — «зебра». Причина — неверный шаг укладки труб, плохой тепловой контакт труб со стяжкой или разная длина контуров без балансировки. Решение — балансировка расходомерами на коллекторе.
Падение давления в системе. Причина — течь в трубе (механическое повреждение, некачественный монтаж) или неисправность расширительного бака. Место утечки в стяжке определяют тепловизором или акустическим течеискателем.
Шум в системе (журчание, бульканье). Причина — воздух в системе или недостаточный расход теплоносителя. Решение — стравить воздух, проверить настройки насоса.
Примеры применения в частных домах
На практике напольное отопление успешно применяется в самых разных ситуациях.
Дом 180 м² из газобетона с утеплением из минеральной ваты 150 мм. Тёплый пол по всей площади, шаг 15 см под плиткой в санузлах и кухне, шаг 20 см в жилых комнатах под ламинатом. Конденсационный котёл 18 кВт, коллектор на 8 контуров с расходомерами и термостатическими клапанами. Потребление газа — 1200–1500 м³ в год. Температура подачи: 40 °C при -20 °C на улице.
Каркасный дом 120 м² с вентиляцией и рекуперацией. Тёплый пол сухим способом по деревянным перекрытиям. Тепловой насос воздух–вода 8 кВт. Вентиляция с рекуператором КПД 85%. Тёплый пол — единственный источник отопления. Годовое потребление электроэнергии на отопление — 3200 кВт·ч при площади 120 м² в средней климатической зоне.
Реконструкция квартиры в панельном доме. Тёплый пол в гостиной, санузле и прихожей поверх существующей стяжки с тонкими матами 20 мм. Подключение к электрическому котлу. Покрытие — керамогранит. Комфортная температура пола 26–28 °C.
Вывод
Водяной тёплый пол — это эффективная, долговечная и экономичная система отопления, которая при грамотном проектировании и монтаже обеспечивает максимальный комфорт и минимальные эксплуатационные расходы. Правильный выбор труб, утеплителя, коллектора и автоматики, соблюдение технологии укладки и пуско-наладки — залог безупречной работы системы на десятилетия. В сочетании с конденсационным котлом или тепловым насосом и вентиляцией с рекуперацией тёплый пол становится основой по-настоящему энергоэффективного дома, в котором тепло и уютно при минимальных затратах на энергоносители.

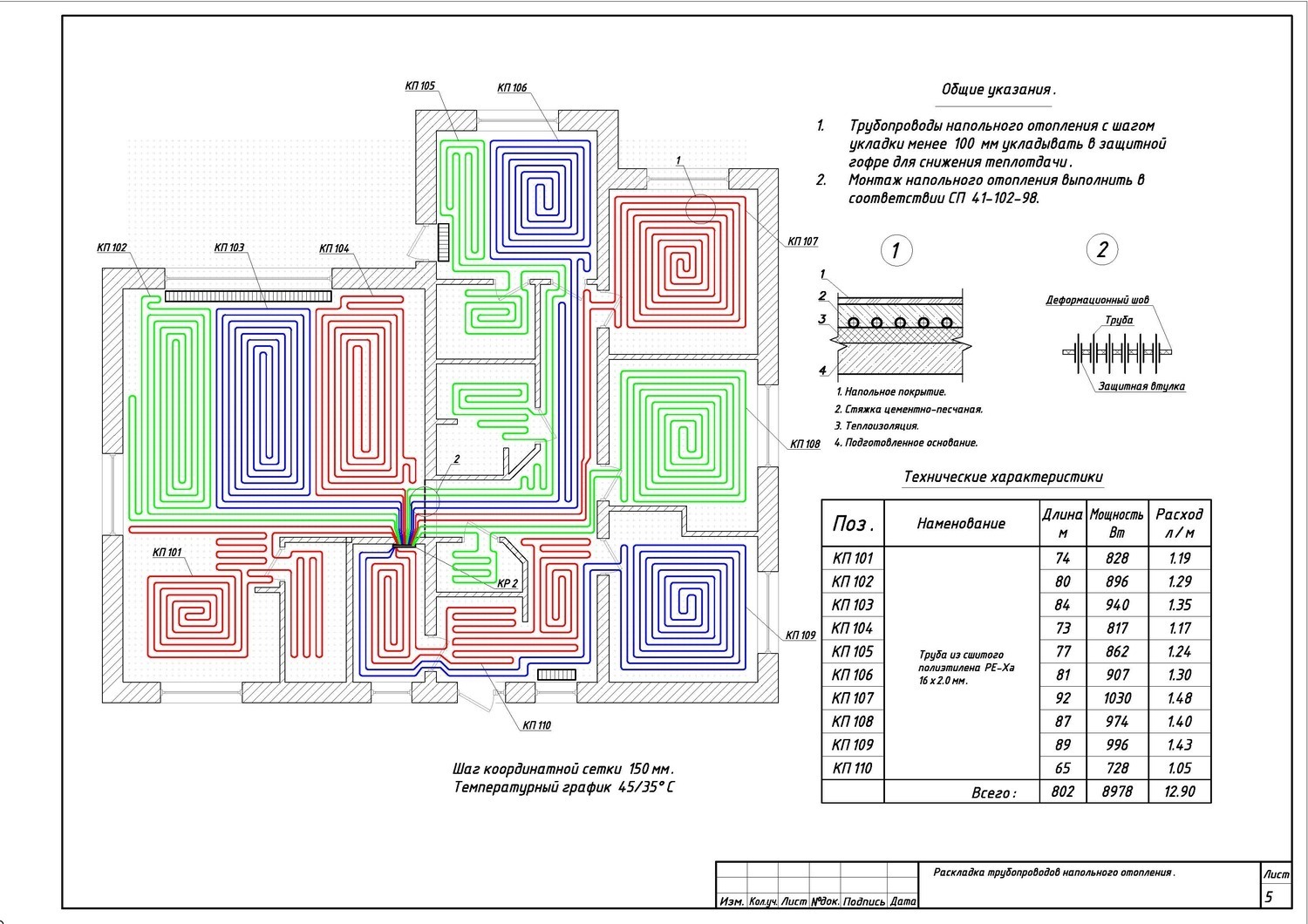

Проектирование водяного теплого пола
